Кабели для КИПиА

Эти кабели используются для подключения приборов и систем управления для передачи аналоговых или цифровых сигналов для внутреннего и внешнего применения. Эти кабели не должны подключаться напрямую к электросети или другим источникам с низким импедансом, поскольку они не предназначены для использования в качестве источника питания.

Доступные функции по запросу

• Версия на 300 В

• Усиленная оболочка типа Yv

• Устойчивость к углеводородам

• Защита от термитов и грызунов

• Маслостойкий

• Версия LSF (малодымный)

• Стойкость к ультрафиолетовому излучению

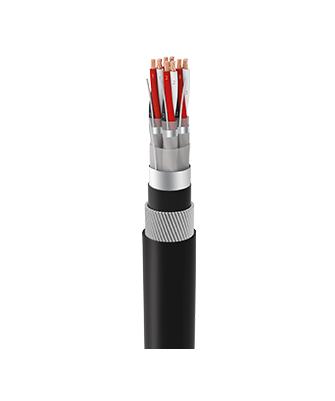

ПРОВОДНИК: электролитические, многожильные, отожженные плоские медные провода в соответствии с IEC 60228, класс 2 (класс 1 или класс 5 и / или луженые по запросу)
ИЗОЛЯЦИЯ: компаунд из сшитого полиэтилена в соответствии с EN50290-2-29, скрученные триады черного / белого / красного
цветов с пронумерованными жилами. Полиэфирная фольга на каждой витой триаде
ИНДИВИДУАЛЬНЫЙ ЭКРАН: Алюминиевая / полиэфирная фольга с луженым медным заземляющим проводом, непосредственно контактирующим с металлической стороной фольги
СВЯЗУЮЩАЯ ЛЕНТА: Полиэфирная фольга на общей
жилке кабеля, образованная скрученными парами ЭКРАН СОБИРАНИЯ: алюминиевая / полиэфирная фольга с луженым медным заземляющим проводом, находящимся в непосредственном контакте с металлической стороной фольги
ВНУТРЕННЯЯ ОБОЛОЧКА: состав ПВХ согласно EN50290-2-22

БРОНЯ:Круглая оцинкованная стальная проволока согласно EN 10257-1

ВНЕШНЯЯ ОБОЛОЧКА: Огнестойкий ПВХ-состав согласно EN50290-2-22 Синий для искробезопасного кабеля Черный для УФ-устойчивого и / или неискробезопасного кабеля

Другие цвета по запросу

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 500 В переменного тока

ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 2000 В x 1 мин. (сердцевина: сердцевина / сердцевина: экран)
РАБОЧАЯ ТЕМПЕРАТУРА: -40 ° C / + 90 ° C (во время работы) - 5 ° C / + 50 ° C (во время установки)
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА (ФИКСИРОВАННЫЙ): 10 x D
КОНСТРУКЦИЯ: EN 50288-7
ВИДЫ МАТЕРИАЛОВ И ИСПЫТАНИЯ: Серия EN 50290-2
ЭЛЕКТРИЧЕСКИЕ И МЕХАНИЧЕСКИЕ ИСПЫТАНИЯ: Серия EN 50289

ОГНЕСТОЙКИЙ: IEC 60332 / 1-2, IEC 60332 / 3-24 Cat C



Размер проводника (класс 2)	ном.	мм2	0,5	0,75	1	1.3	1.5	2,5
Сопротивление проводника	Максимум.	Ом / км	36,7	25	18,5	14,2	12,3	7,6
Изоляционное сопротивление	мин.	МОмxкм	5000
Взаимная емкость	Максимум.	нФ / км	150
Индуктивность	Максимум.	мГн / км	1
Соотношение L / R	Максимум.	мкГн / Ом	25	25	25	40	40	60

При 20 ° C

Поперечное сечение (мм2)	Номинальный общий диаметр (мм)	Приблизительный вес (кг / км)
2x3x0,5	15,6	402
4x3x0,5	17,6	517
5x3x0,5	18,8	580
6x3x0,5	20,7	752
8x3x0,5	22,8	814
10x3x0,5	25,4	1038
12x3x0,5	26	1109
16x3x0,5	28,3	1308
20x3x0,5	31,2	1526
24x3x0,5	35,3	1992
2x3x0,75	16,7	454
4x3x0,75	19	591
5x3x0,75	21	784
6x3x0,75	22,6	878
8x3x0,75	24,8	1028
10x3x0,75	27,6	1207
12x3x0,75	28,4	1309
16x3x0,75	31,2	1563
20x3x0,75	35,5	2067
24x3x0,75	38,9	2378
2x3x1	17,1	477
4x3x1	19,4	632
5x3x1	21,7	843
6x3x1	23,2	935
8x3x1	25,6	1110
10x3x1	28,4	1302
12x3x1	29,4	1432
16x3x1	33	1900
20x3x1	36,7	2262
24x3x1	40,2	2600
2x3x1,3	18,1	527
4x3x1,3	21	816
5x3x1,3	22,7	930
6x3x1,3	24,3	1043
8x3x1,3	26,9	1243
10x3x1,3	30,1	1473
12x3x1,3	31	1610
16x3x1,3	35,1	2190
20x3x1,3	38,7	2571
24x3x1,3	42,5	2958
2x3x1,5	18,6	554
4x3x1,5	21,9	877
5x3x1,5	23,5	986
6x3x1,5	25,4	1118
8x3x1,5	27,9	1328
10x3x1,5	31,2	1572
12x3x1,5	33	1923
16x3x1,5	36,7	2348
20x3x1,5	40,4	2753
24x3x1,5	45,2	3482
2x3x2,5	22	822
4x3x2,5	25,1	1109
5x3x2,5	27	1273
6x3x2,5	29,2	1442
8x3x2,5	33,2	1935
10x3x2,5	37,6	2348
12x3x2,5	38,7	2575
16x3x2,5	43,4	3401
20x3x2,5	48,5	4067
24x3x2,5	53,3	4708
