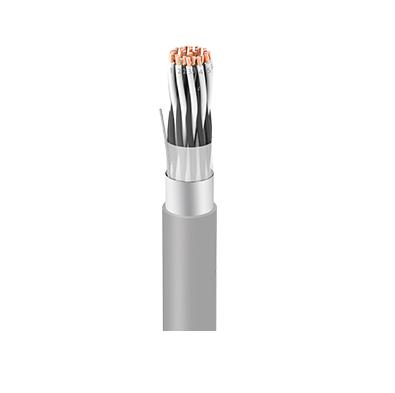

Кабели для КИПиА

Эти кабели используются для подключения приборов и систем управления для передачи аналоговых или цифровых сигналов для внутреннего и внешнего применения. Эти кабели не должны подключаться напрямую к электросети или другим источникам с низким импедансом, поскольку они не предназначены для использования в качестве источника питания.

Доступные функции по запросу

• Версия на 300 В

• Многоядерный / мульти-тройной / мульти-четырех

• Устойчивость к углеводородам

• Маслостойкий

• Усиленная оболочка типа Hv

• Защита от термитов и грызунов

• Стойкость к ультрафиолетовому излучению

ПРОВОДНИК: электролитические, многожильные, отожженные плоские медные провода в соответствии с IEC 60228, класс 2 (класс 1 или класс 5 и / или луженые по запросу)
ИЗОЛЯЦИЯ: компаунд из полиэтилена и полиэтилена в соответствии с EN50290-2-23 Черно-белые витые пары с пронумерованными жилами
СВЯЗУЮЩАЯ ЛЕНТА : Полиэфирная пленка на общей жиле кабеля, образованная скрученными парами
КОЛЛЕКТИВНЫЙ ЭКРАН: Алюминиевая / полиэфирная фольга с луженым медным заземляющим проводом, непосредственно контактирующим с металлической стороной фольги.
ВНЕШНЯЯ ОБОЛОЧКА: безгалогенный огнестойкий состав LSZH согласно EN50290-2-27. Синий для искробезопасного кабеля. Черный для защиты от ультрафиолетового излучения и / или. неискробезопасный кабель Серый для внутреннего применения

Другие цвета по запросу

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 500 В переменного тока

ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 2000 В x 1 мин. (жила: жила / жила: экран)
РАБОЧАЯ ТЕМПЕРАТУРА: -30 ° C / + 70 ° C (во время работы) - 5 ° C / + 50 ° C (во время установки)
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА (ФИКСИРОВАННЫЙ): 7,5 x D
КОНСТРУКЦИЯ: EN 50288-7
ВИДЫ МАТЕРИАЛОВ И ИСПЫТАНИЯ: Серия EN 50290-2
ЭЛЕКТРИЧЕСКИЕ И МЕХАНИЧЕСКИЕ ИСПЫТАНИЯ: Серия EN 50289

ОГНЕСТОЙКОСТЬ: IEC 60332 / 1-2, IEC 60332 / 3-24 Cat C
СОДЕРЖАНИЕ ГАЛОГЕНОВ: IEC 60754 / 1- 2

ВЫБРОС ДЫМА: IEC 61034 / 1-2



Размер проводника (класс 2)	ном.	мм2	0,5	0,75	1	1.3	1.5	2,5
Сопротивление проводника	Максимум.	Ом / км	36,7	25	18,5	14,2	12,3	7,6
Изоляционное сопротивление	мин.	МОмxкм	5000
Взаимная емкость	Максимум.	нФ / км	150
Индуктивность	Максимум.	мГн / км	1
Соотношение L / R	Максимум.	мкГн / Ом	25	25	25	40	40	60

При 20 ° C

Поперечное сечение (мм2)	Номинальный общий диаметр (мм)	Приблизительный вес (кг / км)
1x2x0,5	6	44
2x2x0,5	8,8	76
4x2x0,5	10,3	115
5x2x0,5	11.2	134
6x2x0,5	12.1	153
8x2x0,5	13,7	196
10x2x0,5	15,6	241
12x2x0,5	16.1	272
16x2x0,5	17,8	338
20x2x0,5	20	416
24x2x0,5	22,2	495
1х2х0,75	6,7	54
2x2x0,75	10	98
4x2x0,75	11,5	146
5x2x0,75	12,7	177
6x2x0,75	13,8	204
8x2x0,75	15,6	261
10x2x0,75	17,6	313
12x2x0,75	18,4	365
16x2x0,75	20,3	456
20x2x0,75	22,8	562
24x2x0,75	25,4	671
1x2x1	6.9	59
2x2x1	10,3	108
4x2x1	11,9	165
5x2x1	13,1	201
6x2x1	14,3	233
8x2x1	16,2	300
10x2x1	18,4	370
12x2x1	19	420
16x2x1	21,3	540
20x2x1	23,9	665
24x2x1	26,6	793
1x2x1,3	7,5	72
2x2x1,3	10.9	126
4x2x1,3	12,9	204
5x2x1,3	14	242
6x2x1,3	15.4	288
8x2x1,3	17,3	362
10x2x1,3	19,7	448
12x2x1,3	20,4	514
16x2x1,3	22,8	664
20x2x1,3	25,6	820
24x2x1,3	28,5	977
1x2x1,5	7,7	76
2x2x1,5	11,3	135
4x2x1,5	13,3	220
5x2x1,5	14,5	262
6x2x1,5	15,9	312
8x2x1,5	18,1	403
10x2x1,5	20,4	488
12x2x1,5	21,3	571
16x2x1,5	23,8	736
20x2x1,5	26,7	908
24x2x1,5	29,7	1083
1x2x2,5	8.9	103
2x2x2,5	13,4	193
4x2x2,5	15,9	324
5x2x2,5	17,3	387
6x2x2,5	19,1	461
8x2x2,5	21,7	597
10x2x2,5	24,7	738
12x2x2,5	25,6	853
16x2x2,5	28,6	1105
20x2x2,5	32,3	1380
24x2x2,5	36	1646
