Кабели для КИПиА

Эти кабели используются для подключения приборов и систем управления для передачи аналоговых или цифровых сигналов для внутреннего и внешнего применения. Эти кабели не должны подключаться напрямую к электросети или другим источникам с низким импедансом, поскольку они не предназначены для использования в качестве источника питания.

Доступные функции по запросу

• Версия на 300 В

• Усиленная оболочка типа Hv

• Устойчивость к углеводородам

• Защита от термитов и грызунов

• Маслостойкий

• Стойкость к ультрафиолетовому излучению

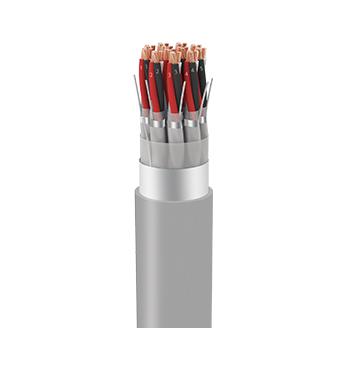

ПРОВОДНИК: электролитические, многопроволочные, отожженные плоские медные провода в соответствии с IEC 60228, класс 2 (класс 1 или класс 5 и / или луженые по запросу)
ИЗОЛЯЦИЯ: компаунд PE-полиэтилен в соответствии с EN50290-2-23 Черные / белые / красные скрученные триады с пронумерованными жилами
СВЯЗУЮЩАЯ ЛЕНТА: полиэфирная фольга на каждой витой триаде.
ИНДИВИДУАЛЬНЫЙ ЭКРАН: алюминиевая / полиэфирная фольга с луженым медным заземляющим проводом, непосредственно контактирующим с металлической стороной фольги.
СВЯЗУЮЩАЯ ЛЕНТА: полиэфирная фольга на общей жилке кабеля, образованная тройными скрученными витками.
КОЛЛЕКТИВНЫЙ ЭКРАН: алюминий / полиэфирная фольга с луженым медным заземляющим проводом в непосредственном контакте с металлической стороной фольги
ВНЕШНЯЯ ОБОЛОЧКА:Безгалогенный огнестойкий компаунд LSZH согласно EN50290-2-27 Синий для искробезопасного кабеля Черный для УФ-устойчивого и / или неискробезопасного кабеля Серый для внутреннего применения

Другие цвета по запросу

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 500 В переменного тока

ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 2000 В x 1 мин. (жила: жила / жила: экран)
РАБОЧАЯ ТЕМПЕРАТУРА: -30 ° C / + 70 ° C (во время работы) - 5 ° C / + 50 ° C (во время установки)
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА (ФИКСИРОВАННЫЙ): 7,5 x D
КОНСТРУКЦИЯ: EN 50288-7
ВИДЫ МАТЕРИАЛОВ И ИСПЫТАНИЯ: Серия EN 50290-2
ЭЛЕКТРИЧЕСКИЕ И МЕХАНИЧЕСКИЕ ИСПЫТАНИЯ: Серия EN 50289

ОГНЕСТОЙКОСТЬ: IEC 60332 / 1-2, IEC 60332 / 3-24 Cat C
СОДЕРЖАНИЕ ГАЛОГЕНОВ: IEC 60754 / 1- 2

ВЫБРОС ДЫМА: IEC 61034 / 1-2



Размер проводника (класс 2)	ном.	мм2	0,5	0,75	1	1.3	1.5	2,5
Сопротивление проводника	Максимум.	Ом / км	36,7	25	18,5	14,2	12,3	7,6
Изоляционное сопротивление	мин.	МОмxкм	5000
Взаимная емкость	Максимум.	нФ / км	150
Индуктивность	Максимум.	мГн / км	1
Соотношение L / R	Максимум.	мкГн / Ом	25	25	25	40	40	60

При 20 ° C

Поперечное сечение (мм2)	Номинальный общий диаметр (мм)	Приблизительный вес (кг / км)
2x3x0,5	11	115
4x3x0,5	13	186
5x3x0,5	14,2	220
6x3x0,5	15,6	262
8x3x0,5	17,5	328
10x3x0,5	20,1	408
12x3x0,5	20,9	476
16x3x0,5	23,4	612
20x3x0,5	26,3	754
24x3x0,5	29,3	900
2x3x0,75	12.1	140
4x3x0,75	14,4	230
5x3x0,75	15,9	282
6x3x0,75	17,3	327
8x3x0,75	19,7	423
10x3x0,75	22,5	524
12x3x0,75	23,5	613
16x3x0,75	26,3	790
20x3x0,75	29,5	973
24x3x0,75	32,9	1160
2x3x1	12,7	160
4x3x1	14,8	258
5x3x1	16,4	317
6x3x1	18,1	378
8x3x1	20,3	478
10x3x1	23,5	606
12x3x1	24,3	696
16x3x1	27,2	900
20x3x1	30,5	1110
24x3x1	34,2	1342
2x3x1,3	13,5	187
4x3x1,3	15,9	314
5x3x1,3	17,4	377
6x3x1,3	19,2	450
8x3x1,3	21,8	583
10x3x1,3	25	724
12x3x1,3	26	848
16x3x1,3	29,1	1100
20x3x1,3	32,7	1356
24x3x1,3	36,5	1620
2x3x1,5	14	200
4x3x1,5	16,6	340
5x3x1,5	18,4	418
6x3x1,5	20,1	488
8x3x1,5	22,8	633
10x3x1,5	26,3	798
12x3x1,5	27,2	922
16x3x1,5	30,5	1196
20x3x1,5	34,4	1493
24x3x1,5	38,4	1782
2x3x2,5	16,7	285
4x3x2,5	19,8	490
5x3x2,5	21,9	603
6x3x2,5	24,1	718
8x3x2,5	27,4	933
10x3x2,5	31,6	1172
12x3x2,5	32,7	1360
16x3x2,5	36,8	1783
20x3x2,5	41,3	2200
24x3x2,5	46,3	2650
