Кабели для КИПиА

Эти кабели используются для подключения приборов и систем управления для передачи аналоговых или цифровых сигналов для внутреннего и внешнего применения. Эти кабели не должны подключаться напрямую к электросети или другим источникам с низким импедансом, поскольку они не предназначены для использования в качестве источника питания.

Доступные функции по запросу

Версия на 300 В

Yw 105 C версия

Устойчивый к углеводородам

Усиленная оболочка типа YV

Маслостойкий

Против термитов / против грызунов

Стойкость к ультрафиолетовому излучению

Версия LSF (малодымный)

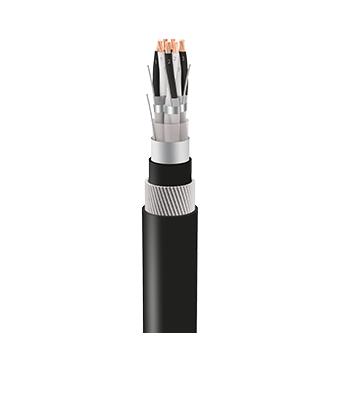

ПРОВОДНИК: электролитические, многожильные, отожженные плоские медные провода в соответствии с IEC 60228, класс 2 (класс 1 или класс 5 и / или луженые по запросу)
ИЗОЛЯЦИЯ: ПВХ-пластикат в соответствии с EN50290-2-21 Черные / белые / красные витые триады с пронумерованными жилами
СВЯЗУЮЩАЯ ЛЕНТА : Полиэфирная фольга на каждой витой тройке
ИНДИВИДУАЛЬНЫЙ ЭКРАН: Алюминиевая / полиэфирная фольга с луженым медным заземляющим проводом, находящимся в прямом контакте с металлической стороной фольги
СВЯЗУЮЩАЯ ЛЕНТА: Полиэфирная фольга на общей жилке кабеля, образованная скрученными парами
КОЛЛЕКТИВНЫЙ ЭКРАН: алюминиевая / полиэфирная фольга с луженым медным заземляющим проводом, находящимся в непосредственном контакте с металлической стороной фольги
ВНУТРЕННЯЯ ОБОЛОЧКА: состав ПВХ согласно EN50290-2-22

БРОНЯ: Круглая оцинкованная стальная проволока согласно EN 10257-1

ВНЕШНЯЯ ОБОЛОЧКА: Огнестойкий ПВХ-состав согласно EN50290-2-22 Синий для искробезопасного кабеля Черный для УФ-устойчивого и / или неискробезопасного кабеля

Другие цвета по запросу

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 500 В переменного тока

ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 2000 В x 1 мин. (жила: жила / жила: экран)
РАБОЧАЯ ТЕМПЕРАТУРА: -30 ° C / + 70 ° C (во время работы) - 5 ° C / + 50 ° C (во время установки)
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА (ФИКСИРОВАННЫЙ): 10 x D
КОНСТРУКЦИЯ: EN 50288-7
ВИДЫ МАТЕРИАЛОВ И ИСПЫТАНИЯ: Серия EN 50290-2
ЭЛЕКТРИЧЕСКИЕ И МЕХАНИЧЕСКИЕ ИСПЫТАНИЯ: серия EN 50289

ОГНЕСТОЙКОСТЬ: IEC 60332 / 1-2, IEC 60332 / 3-24 Cat C



Размер проводника (класс 2)	ном.	мм2	0,5	0,75	один	1.3	1.5	2,5
Сопротивление проводника	Максимум.	Ом / км	36,7	25	18,5	14,2	12,3	7,6
Изоляционное сопротивление	мин.	МОмxкм	100
Взаимная емкость	Максимум.	нФ / км	250
Индуктивность	Максимум.	мГн / км	1
Соотношение L / R	Максимум.	мкГн / Ом	25	25	25	40	40	60

 При 20 ° C

Поперечное сечение (мм2)	Номинальный общий диаметр (мм)	Приблизительный вес (кг / км)
2x3x0,5	15,6	410
4x3x0,5	17,6	530
5x3x0,5	18,8	600
6x3x0,5	20,7	780
8x3x0,5	22,8	824
10x3x0,5	25,4	1080
12x3x0,5	26	1160
16x3x0,5	28,3	1374
20x3x0,5	31,2	1610
24x3x0,5	35,3	2092
2x3x0,75	16,7	465
4x3x0,75	19	613
5x3x0,75	21	810
6x3x0,75	22,6	910
8x3x0,75	24,8	1070
10x3x0,75	27,6	1260
12x3x0,75	28,4	1374
16x3x0,75	31,2	1650
20x3x0,75	35,5	2175
24x3x0,75	38,9	2506
2x3x1	17,1	488
4x3x1	19,4	655
5x3x1	21,7	870
6x3x1	23,2	968
8x3x1	25,6	1155
10x3x1	28,4	1360
12x3x1	29,4	1500
16x3x1	33	1990
20x3x1	36,7	2375
24x3x1	40,2	2736
2x3x1,3	18,1	540
4x3x1,3	21	842
5x3x1,3	22,7	960
6x3x1,3	24,3	1080
8x3x1,3	26,9	1295
10x3x1,3	30,1	1538
12x3x1,3	31	1686
16x3x1,3	35,1	2294
20x3x1,3	38,7	2698
24x3x1,3	42,5	3110
2x3x1,5	18,6	568
4x3x1,5	21,9	904
5x3x1,5	23,5	1020
6x3x1,5	25,4	1160
8x3x1,5	27,9	1383
10x3x1,5	31,2	1640
12x3x1,5	33	2004
16x3x1,5	36,7	2456
20x3x1,5	40,4	2890
24x3x1,5	45,2	3645
2x3x2,5	22	842
4x3x2,5	25,1	1150
5x3x2,5	27	1323
6x3x2,5	29,2	1502
8x3x2,5	33,2	2015
10x3x2,5	37,6	2448
12x3x2,5	38,7	2695
16x3x2,5	43,4	3560
20x3x2,5	48,5	4268
24x3x2,5	53,3	4948
