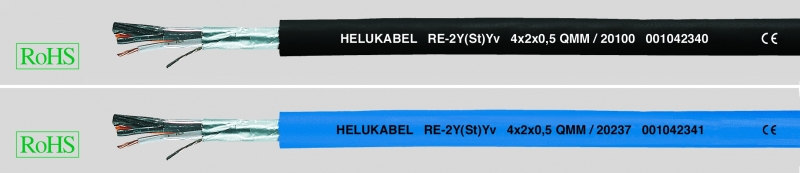

RE-2Y(St)Yv, инструментальный кабель, внешняя оболочка усиленная, с разметкой метража
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальная изоляция жил из PE
Сопротивление проводника
0,5 мм²: макс. 39,2 Ом/км
0,75 мм²: макс. 24,6 Ом/км
1,3 мм²: макс. 14,2 Ом/км
Температурный диапазон
подвижно от -5°C до +50°C
стационарно от -40...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — RE-2Y(St)Yv, инструментальный кабель, внешняя оболочка усиленная, с разметкой метража
- Специальная изоляция жил из PE
-
Сопротивление проводника0,5 мм²: макс. 39,2 Ом/км0,75 мм²: макс. 24,6 Ом/км1,3 мм²: макс. 14,2 Ом/км
-
Температурный диапазонподвижно от -5°C до +50°Cстационарно от -40 °C до +70 °C
-
Максимальное рабочее напряжение300 В (не для силовых цепей)
-
Испытательное напряжениежила/жила 2000 Вжила/экран 1000 В
-
Сопротивление изоляциимин. 5 ГОм x км
-
Рабочая емкость при 800 Гцжила/жила 0,5 мм²: 60 нФ/кмпри 1- и 2-парной версии 75 нФ/кмжила/жила 0,75 мм²: 65 нФ/кмпри 1- и 2-парной версии 110 нФ/кмжила/жила 1,3 мм²: 75 нФ/кмпри 1- и 2-парной версии 100 нФ/км
- Индуктивность макс. 0,75 мГн/км
-
Переходное затуханиепри 60 кГц мин. 0,88 дБ/км
-
Минимальный радиус изгиба7,5x Ø кабеля
- Медные многопроволочные проводники
-
Строение жилы:0,5 мм² = 7x0,3 мм0,75 мм² = 7x0,37 мм1,3 мм² = 7x0,49 мм
- PE-изоляция жил
-
Цветные жилы с цифровой маркировкой 1/1, 2/2 и т.д.Пара: a-жила черная, b-жила белаяТройка: a-жила черная, b-жила белая, c-жила красная
- Жилы скручены по парам или тройкам с оптимальным шагом
- Повивная скрутка пар по длине + 1 жила связи 0,5 мм², с PE-изоляцией, оранжевая (при многопарном исполнении)
- Обмотка пленкой
- Электростатический экран (St) из металлизированной пленки с луженым дренажным проводом 0,5 мм² = 7x0,3 мм
- Оболочка из PVC, усиленная, черная (RAL 9005) или синяя (RAL 5015)
- С разметкой метража
- Толщина оболочки в соответствии с VDE 0816 ч. 1, табл. 7, столбец 1
- Электростатический экран защищает жилы от внешних электромагнитных помех
- Благодаря низкому затуханию и емкости осуществима передача данных на больших расстояниях и малая длительность нарастающего фронта
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- Самозатухающий, не распространяющий горение материал в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
- Масса меди указана с учетом массы жилы связи и дренажного провода
- Кабели управления с синей оболочкой, см. информацию о гибких кабелях управления
- С синей оболочкой возможно применение для монтажа во взрывоопасных зонах со степенью защиты от воспламенения «i» в соответствии с DIN EN 60079-14 раздел 12.2.2 (VDE 0165 ч. 1)
Кабели управления используются в обработке данных и управлении процессами. Следует применять для стационарной прокладки в сухих и влажных помещениях и на открытом воздухе, кабель также пригоден для прокладки в земле.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во пар x сечение мм² |
Цвет оболочки |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 20099 | 1 x 2 x 0,5 | черный | 8,2 | 15,0 | 74,0 | 20 |
| 20100 | 2 x 2 x 0,5 | черный | 10,2 | 30,0 | 117,0 | 20 |
| 20101 | 4 x 2 x 0,5 | черный | 11,5 | 50,0 | 140,0 | 20 |
| 20233 | 6 x 2 x 0,5 | черный | 12,6 | 70,0 | 190,0 | 20 |
| 20102 | 8 x 2 x 0,5 | черный | 13,8 | 90,0 | 215,0 | 20 |
| 20103 | 10 x 2 x 0,5 | черный | 14,9 | 110,0 | 220,0 | 20 |
| 20104 | 12 x 2 x 0,5 | черный | 15,7 | 130,0 | 280,0 | 20 |
| 20105 | 16 x 2 x 0,5 | черный | 17,5 | 170,0 | 352,0 | 20 |
| 20106 | 20 x 2 x 0,5 | черный | 18,8 | 210,0 | 385,0 | 20 |
| 20107 | 24 x 2 x 0,5 | черный | 20,2 | 250,0 | 468,0 | 20 |
| 20108 | 36 x 2 x 0,5 | черный | 24,1 | 370,0 | 656,0 | 20 |
| 20109 | 48 x 2 x 0,5 | черный | 27,5 | 490,0 | 854,0 | 20 |
| 20149 | 1 x 2 x 0,75 | черный | 7,9 | 20,0 | 74,0 | 18 |
| 20150 | 2 x 2 x 0,75 | черный | 10,6 | 35,0 | 123,0 | 18 |
| 20151 | 4 x 2 x 0,75 | черный | 11,8 | 65,0 | 164,0 | 18 |
| 20152 | 8 x 2 x 0,75 | черный | 14,6 | 125,0 | 258,0 | 18 |
| 20153 | 10 x 2 x 0,75 | черный | 16,1 | 154,0 | 305,0 | 18 |
| 20154 | 12 x 2 x 0,75 | черный | 17,0 | 185,0 | 350,0 | 18 |
| 20155 | 16 x 2 x 0,75 | черный | 19,0 | 245,0 | 445,0 | 18 |
| 20156 | 20 x 2 x 0,75 | черный | 21,5 | 298,0 | 520,0 | 18 |
| 20157 | 24 x 2 x 0,75 | черный | 23,2 | 365,0 | 620,0 | 18 |
| 20158 | 36 x 2 x 0,75 | черный | 28,2 | 532,0 | 940,0 | 18 |
| 20159 | 48 x 2 x 0,75 | черный | 32,0 | 708,0 | 1250,0 | 18 |
| 20125 | 1 x 2 x 1,3 | черный | 9,4 | 31,0 | 102,0 | - |
| 20132 | 1 x 3 x 1,3 | черный | 9,7 | 44,0 | 116,0 | - |
| 20126 | 2 x 2 x 1,3 | черный | 11,7 | 62,0 | 161,0 | - |
| 20127 | 4 x 2 x 1,3 | черный | 13,5 | 114,0 | 230,0 | - |
| 20234 | 6 x 2 x 1,3 | черный | 16,0 | 168,0 | 310,0 | - |
| 20128 | 8 x 2 x 1,3 | черный | 17,1 | 218,0 | 377,0 | - |
| 20129 | 12 x 2 x 1,3 | черный | 19,3 | 322,0 | 515,0 | - |
| 20130 | 16 x 2 x 1,3 | черный | 22,0 | 426,0 | 656,0 | - |
| 20131 | 24 x 2 x 1,3 | черный | 26,5 | 684,0 | 952,0 | - |
| 20235 | 1 x 2 x 0,5 | синий | 8,2 | 15,0 | 74,0 | 20 |
| 20236 | 2 x 2 x 0,5 | синий | 10,2 | 30,0 | 117,0 | 20 |
| 20237 | 4 x 2 x 0,5 | синий | 11,5 | 50,0 | 140,0 | 20 |
| 20238 | 6 x 2 x 0,5 | синий | 12,6 | 70,0 | 190,0 | 20 |
| 20239 | 8 x 2 x 0,5 | синий | 13,8 | 90,0 | 215,0 | 20 |
| 20240 | 10 x 2 x 0,5 | синий | 14,9 | 110,0 | 220,0 | 20 |
| 20241 | 12 x 2 x 0,5 | синий | 15,7 | 130,0 | 280,0 | 20 |
| 20242 | 16 x 2 x 0,5 | синий | 17,5 | 170,0 | 352,0 | 20 |
| 20243 | 20 x 2 x 0,5 | синий | 18,8 | 210,0 | 385,0 | 20 |
| 20244 | 24 x 2 x 0,5 | синий | 20,2 | 250,0 | 468,0 | 20 |
| 20245 | 36 x 2 x 0,5 | синий | 24,1 | 370,0 | 656,0 | 20 |
| 20246 | 48 x 2 x 0,5 | синий | 27,5 | 490,0 | 854,0 | 20 |
| 20169 | 1 x 2 x 0,75 | синий | 7,9 | 20,0 | 74,0 | 18 |
| 20170 | 2 x 2 x 0,75 | синий | 10,6 | 35,0 | 123,0 | 18 |
| 20171 | 4 x 2 x 0,75 | синий | 11,8 | 65,0 | 164,0 | 18 |
| 20172 | 8 x 2 x 0,75 | синий | 14,6 | 125,0 | 258,0 | 18 |
| 20173 | 10 x 2 x 0,75 | синий | 16,1 | 154,0 | 305,0 | 18 |
| 20174 | 12 x 2 x 0,75 | синий | 17,0 | 185,0 | 350,0 | 18 |
| 20175 | 16 x 2 x 0,75 | синий | 19,0 | 245,0 | 445,0 | 18 |
| 20176 | 20 x 2 x 0,75 | синий | 21,5 | 298,0 | 520,0 | 18 |
| 20177 | 24 x 2 x 0,75 | синий | 23,2 | 365,0 | 620,0 | 18 |
| 20178 | 36 x 2 x 0,75 | синий | 28,2 | 532,0 | 940,0 | 18 |
| 20179 | 48 x 2 x 0,75 | синий | 32,0 | 708,0 | 1250,0 | 18 |
| 20247 | 1 x 2 x 1,3 | синий | 9,4 | 31,0 | 102,0 | - |
| 20255 | 1 x 3 x 1,3 | синий | 9,7 | 44,0 | 116,0 | - |
| 20248 | 2 x 2 x 1,3 | синий | 11,7 | 62,0 | 161,0 | - |
| 20249 | 4 x 2 x 1,3 | синий | 13,5 | 114,0 | 230,0 | - |
| 20250 | 6 x 2 x 1,3 | синий | 16,0 | 168,0 | 310,0 | - |
| 20251 | 8 x 2 x 1,3 | синий | 17,1 | 218,0 | 377,0 | - |
| 20252 | 12 x 2 x 1,3 | синий | 19,3 | 322,0 | 515,0 | - |
| 20253 | 16 x 2 x 1,3 | синий | 22,0 | 426,0 | 656,0 | - |
| 20254 | 24 x 2 x 1,3 | синий | 26,5 | 684,0 | 952,0 | - |
Купить RE-2Y(St)Yv, инструментальный кабель, внешняя оболочка усиленная, с разметкой метража в регионе Ярославль.
