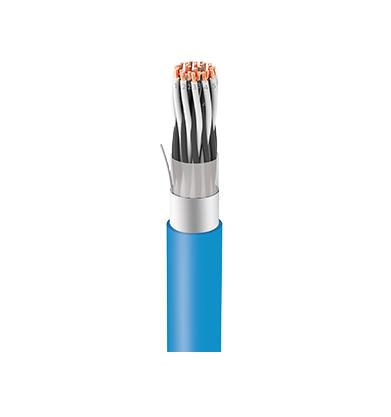

Кабели для КИПиА

Эти кабели используются для подключения приборов и систем управления для передачи аналоговых
или цифровых сигналов для внутреннего и внешнего применения. Эти кабели не должны подключаться
напрямую к электросети или другим источникам с низким сопротивлением, поскольку они не предназначены для использования в качестве источника питания.

Доступные функции по запросу

• Версия на 300 В

• Многоядерный / мульти-тройной / мульти-четырехъядерный

• Устойчивость к углеводородам

• Маслостойкий

• стойкость к ультрафиолетовому излучению

• Версия Yw 105ºC

• Усиленная оболочка типа Yv

• Защита от термитов и грызунов

• Версия LSF

ПРОВОДНИК: электролитические, многопроволочные, отожженные гладкие медные провода в соответствии с IEC 60228, класс 2 (класс 1 или класс 5 и / или луженые по запросу)
ИЗОЛЯЦИЯ: ПВХ пластикат согласно EN50290-2-21 витые пары черного / белого цвета с пронумерованными жилами
BINDER TAPE: Полиэфирная фольга на общей жиле кабеля, образованная скрученными парами.
КОЛЛЕКТИВНЫЙ ЭКРАН: алюминиевая / полиэфирная фольга с луженым медным заземляющим проводом, непосредственно контактирующим с металлической стороной фольги.
ВНЕШНЯЯ ОБОЛОЧКА: Огнестойкий состав ПВХ согласно EN50290-2-22 Синий для искробезопасного кабеля Черный для УФ-устойчивого и/или неискробезопасного кабеля
Другие цвета по запросу

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 500 В переменного тока.

ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 2000 В x 1 мин. (ядро: ядро ​​/ ядро: экран)
РАБОЧАЯ ТЕМПЕРАТУРА: -30 ° C / + 70 ° C (во время работы) - 5 ° C / + 50 ° C (во время установки)
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА (ФИКСИРОВАННЫЙ): 7,5 x D
КОНСТРУКЦИЯ: EN 50288-7
ВИДЫ МАТЕРИАЛОВ И ИСПЫТАНИЯ: EN 50290-2 серия
ЭЛЕКТРИЧЕСКИЕ И МЕХАНИЧЕСКИЕ ИСПЫТАНИЯ: серия EN 50289
ОГНЕСТОЙКИЙ: IEC 60332 / 1-2, IEC 60332 / 3-24 Cat C

Поперечное сечение (мм2)	Номинальный общий диаметр (мм)	Приблизительный вес (кг / км)
1x2x0,5	6	47
2x2x0,5	8,8	81
4x2x0,5	10,3	126
5x2x0,5	11.2	148
6x2x0,5	12.1	170
8x2x0,5	13,7	218
10x2x0,5	15,6	269
12x2x0,5	16.1	305
16x2x0,5	17,8	382
20x2x0,5	20	471
24x2x0,5	22,2	562
1х2х0,75	6,7	58
2x2x0,75	10	105
4x2x0,75	11,5	160
5x2x0,75	12,7	195
6x2x0,75	13,8	226
8x2x0,75	15,6	289
10x2x0,75	17,6	349
12x2x0,75	18,4	408
16x2x0,75	20,3	514
20x2x0,75	22,8	634
24x2x0,75	25,4	757
1x2x1	6.9	63
2x2x1	10,3	116
4x2x1	11,9	180
5x2x1	13,1	220
6x2x1	14,3	255
8x2x1	16,2	329
10x2x1	18,4	406
12x2x1	19	465
16x2x1	21,3	601
20x2x1	23,9	740
24x2x1	26,6	884
1x2x1,3	7,5	76
2x2x1,3	10.9	134
4x2x1,3	12,9	221
5x2x1,3	14	263
6x2x1,3	15.4	313
8x2x1,3	17,3	396
10x2x1,3	19,7	491
12x2x1,3	20,4	565
16x2x1,3	22,8	731
20x2x1,3	25,6	903
24x2x1,3	28,5	1079
1x2x1,5	7,7	81
2x2x1,5	11,3	144
4x2x1,5	13,3	239
5x2x1,5	14,5	285
6x2x1,5	15,9	339
8x2x1,5	18,1	439
10x2x1,5	20,4	533
12x2x1,5	21,3	625
16x2x1,5	23,8	809
20x2x1,5	26,7	998
24x2x1,5	29,7	1191
1x2x2,5	8.9	110
2x2x2,5	13,4	206
4x2x2,5	15,9	350
5x2x2,5	17,3	420
6x2x2,5	19,1	501
8x2x2,5	21,7	650
10x2x2,5	24,7	805
12x2x2,5	25,6	933
16x2x2,5	28,6	1211
20x2x2,5	32,3	1513
24x2x2,5	36	1806
