Кабели для КИПиА

Эти кабели используются для подключения приборов и систем управления для передачи аналоговых или цифровых сигналов для внутреннего и внешнего применения.
Эти кабели не должны подключаться напрямую к электросети или другим источникам с низким сопротивлением,
поскольку они не предназначены для использования в качестве источника питания.

Доступные функции по запросу

• Версия на 300 В

• Версия Yw 105ºC

• Устойчивость к углеводородам

• Усиленная оболочка типа Yv

• Маслостойкий

• Защита от термитов и грызунов

• стойкость к ультрафиолетовому излучению

• Версия LSF (без дыма)

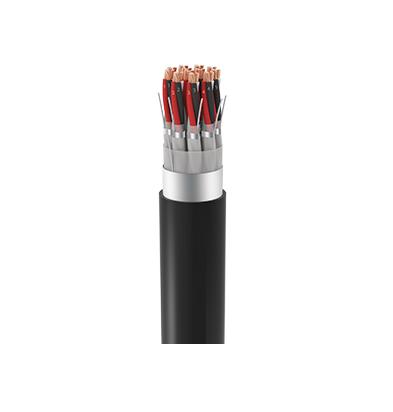

ПРОВОДНИК: электролитические, многопроволочные, отожженные гладкие медные провода в соответствии с IEC 60228, класс 2 (класс 1 или класс 5 и / или луженые по запросу)
ИЗОЛЯЦИЯ: ПВХ пластикат в соответствии с EN50290-2-21, витые триады черного / белого / красного цветов с пронумерованными жилами
СВЯЗУЮЩАЯ ЛЕНТА: полиэфирная пленка на каждой витой тройке.
ИНДИВИДУАЛЬНЫЙ ЭКРАН: алюминиевая / полиэфирная фольга с луженым медным заземляющим проводом, непосредственно контактирующим с металлической стороной фольги.
СВЯЗУЮЩАЯ ЛЕНТА: Полиэфирная пленка на общей жилке кабеля, образованная тройными многопроволочными витками.
КОЛЛЕКТИВНЫЙ ЭКРАН: алюминиевая / полиэфирная фольга с луженым медным заземляющим проводом, непосредственно контактирующим с металлической стороной фольги.
ВНЕШНЯЯ ОБОЛОЧКА: Огнестойкий состав ПВХ согласно EN50290-2-22 Синий для искробезопасного кабеля Черный для УФ-устойчивого и / или неискробезопасного кабеля
Другие цвета по запросу

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 500 В переменного тока.
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 2000 В x 1 мин. (ядро: ядро ​​/ ядро: экран)
РАБОЧАЯ ТЕМПЕРАТУРА: -30 ° C / + 70 ° C (во время работы) - 5 ° C / + 50 ° C (во время установки)
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА (ФИКСИРОВАННЫЙ): 7,5 x D
КОНСТРУКЦИЯ: EN 50288-7
ВИДЫ МАТЕРИАЛОВ И ИСПЫТАНИЯ: EN 50290-2 серия
ЭЛЕКТРИЧЕСКИЕ И МЕХАНИЧЕСКИЕ ИСПЫТАНИЯ: серия EN 50289
ОГНЕСТОЙКИЙ: IEC 60332 / 1-2, IEC 60332 / 3-24 Cat C

Электрические характеристики

Размер проводника (класс 2)	ном.	мм2	0,5	0,75	1	1.3	1.5	2,5
Сопротивление проводника	Максимум.	Ом / км	36,7	25	18,5	14,2	12,3	7,6
Изоляционное сопротивление	мин.	МОмxкм	100
Взаимная емкость	Максимум.	нФ / км	250
Индуктивность	Максимум.	мГн / км	1
Соотношение L / R	Максимум.	мкГн / Ом	25	25	25	40	40	60

При 20 ° C

Физические характеристики

Поперечное сечение (мм2)	Номинальный общий диаметр (мм)	Приблизительный вес (кг / км)
2x3x0,5	11	123
4x3x0,5	13	201
5x3x0,5	14,2	240
6x3x0,5	15,6	285
8x3x0,5	17,5	360
10x3x0,5	20,1	447
12x3x0,5	20,9	523
16x3x0,5	23,4	675
20x3x0,5	26,3	832
24x3x0,5	29,3	994
2x3x0,75	12.1	150
4x3x0,75	14,4	251
5x3x0,75	15,9	307
6x3x0,75	17,3	358
8x3x0,75	19,7	464
10x3x0,75	22,5	575
12x3x0,75	23,5	674
16x3x0,75	26,3	871
20x3x0,75	29,5	1075
24x3x0,75	32,9	1284
2x3x1	12,7	172
4x3x1	14,8	280
5x3x1	16,4	344
6x3x1	18,1	410
8x3x1	20,3	521
10x3x1	23,5	659
12x3x1	24,3	761
16x3x1	27,2	986
20x3x1	30,5	1217
24x3x1	34,2	1471
2x3x1,3	13,5	200
4x3x1,3	15,9	338
5x3x1,3	17,4	407
6x3x1,3	19,2	486
8x3x1,3	21,8	631
10x3x1,3	25	784
12x3x1,3	26	921
16x3x1,3	29,1	1195
20x3x1,3	32,7	1477
24x3x1,3	36,5	1764
2x3x1,5	14	214
4x3x1,5	16,6	366
5x3x1,5	18,4	450
6x3x1,5	20,1	526
8x3x1,5	22,8	684
10x3x1,5	26,3	962
12x3x1,5	27,2	1000
16x3x1,5	30,5	1300
20x3x1,5	34,4	1621
24x3x1,5	38,4	1936
2x3x2,5	16,7	304
4x3x2,5	19,8	528
5x3x2,5	21,9	650
6x3x2,5	24,1	775
8x3x2,5	27,4	1010
10x3x2,5	31,6	1267
12x3x2,5	32,7	1473
16x3x2,5	36,8	1935
20x3x2,5	41,3	2391
24x3x2,5	46,3	2877
