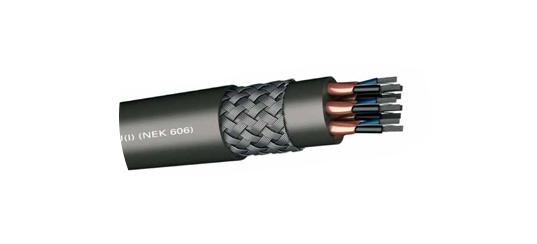

Кабели для нефтяных и газовых буровых платформ

Используется в качестве фиксированного соединительного кабеля для передачи сигналов и связи.

ПРОВОДНИК: Электролитический, луженый и многожильный медный провод. IEC 60228, класс 2 (класс 5 опционально)
ИЗОЛЯЦИЯ: HEPR, не содержащий галогенов.
НАПОЛНЕНИЕ: Безгалогенный композит.
ЭКРАН: Экран, оплетенный из оцинкованной стальной проволоки.
НАРУЖНАЯ ОБОЛОЧКА: SHF2 (опционально SHF MUD)

КОНСТРУКЦИЯ : НЭК 606, МЭК 60092/376
ИСПЫТАНИЯ И МАТЕРИАЛЫ : IEC 60092 / 350-351-359
ПЛАМЕНИ ЗАЩИТА : МЭК 60332/1, МЭК 60332/3 Cat
ГАЛОГЕННАЯ СУММА : МЭК 60754/1 - 2
ДЫМОВАЯ ПЛОТНОСТЬ 61034 / I 1 , -2 (DIN EN 50268 / 1-2)

РАБОЧАЯ ТЕМПЕРАТУРА : -40 ° C / + 90 ° C
МИН. ДИАМЕТР ИЗГИБА (ФИКСИРОВАННЫЙ) : (диаметр кабеля) 10x
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ : 250 В ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ : 1,5 кВ



Номинальное поперечное сечение (мм2)	Внешний диаметр кабеля (мм)	Приблизительный вес кабеля (кг / км)	Вес меди (кг / км)
1х2х0,75	10,3	140	20
2x2x0,75	14,9	270	39
4x2x0,75	16,9	390	77
7x2x0,75	19,6	550	135
8x2x0,75	23,4	680	154
9x2x0,75	23,4	760	173
10x2x0,75	23,4	820	192
12x2x0,75	25,1	950	231
14x2x0,75	26,3	1,050	269
16x2x0,75	27,7	1,200	308
19x2x0,75	29,1	1,510	365
24x2x0,75	32,8	1,980	461
1x3x0,75	10,7	150	27
2x3x0,75	16,2	330	53
4x3x0,75	18,4	470	106
7x3x0,75	21,5	730	185
8x3x0,75	25,9	840	212
9x3x0,75	25,9	1,150	238
10x3x0,75	25,9	1,250	264
12x3x0,75	27,8	1,410	317
14x3x0,75	29,1	1,610	370
16x3x0,75	30,8	1 910	423
19x3x0,75	32,7	2 050	502
24x3x0,75	36,9	2310	634
1x2x1,5	11,7	180	34
2x2x1,5	17,4	370	68
4x2x1,5	19,9	550	135
7x2x1,5	23,4	800	236
8x2x1,5	28,1	1,080	269
9x2x1,5	28,1	1,210	303
10x2x1,5	28,1	1,290	336
12x2x1,5	30,3	1,450	404
14x2x1,5	31,8	1,700	471
16x2x1,5	34	2110	538
19x2x1,5	36,2	2300	639
24x2x1,5	40,4	2,500	807
1x3x1,5	12,2	190	48
2x3x1,5	19	450	96
4x3x1,5	21,9	690	192
7x3x1,5	25,8	1,180	336
8x3x1,5	31,3	1,030	384
9x3x1,5	31,3	1,800	432
10x3x1,5	31,3	1,590	480
12x3x1,5	34,2	1,710	576
14x3x1,5	36,3	2 000	672
16x3x1,5	38,3	2300	768
19x3x1,5	40,3	2 740	912
24x3x1,5	45,5	3500	115
1x2x2,5	12,7	230	2
2x2x2,5	19,1	490	53
4x2x2,5	22	970	106
7x2x2,5	26	1,750	212
8x2x2,5	31,4	1860	370
9x2x2,5	31,4	1,960	423
10x2x2,5	31,4	2 250	476
1x3x2,5	13,3	360	528
2x3x2,5	21	700	77
4x3x2,5	24,3	1,480	154
7x3x2,5	28,8	2350	308
8x3x2,5	35,5	2,710	538
9x3x2,5	35,5	3 000	615
10x3x2,5	35,5	3 310	692
