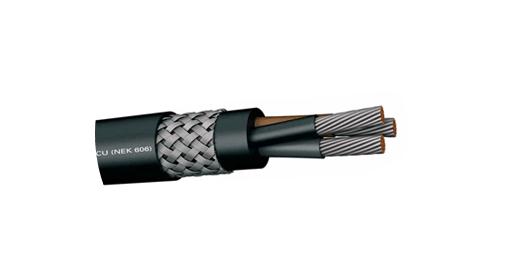

Кабели для нефтяных и газовых буровых платформ

Используется в качестве фиксированного соединительного кабеля для питания, управления и освещения.

ПРОВОДНИК: Электролитический, луженый и многожильный медный провод. IEC 60228 Class 2 (Class 5 optional)
ИЗОЛЯЦИЯ: Безгалогеновый EPR или безгалогенный HEPR.
TWIST: жилы скручены в двойном / тройном порядке, а скрученные пары / тройки изогнуты концентрически.
ПРОВОД ЗАЗЕМЛЕНИЯ: электролитический, луженый и скрученный медный заземляющий провод рядом с каждой парой / триадой.

ЭКРАН: Экран из полиэфирной ленты с покрытием из электролитической меди вокруг каждой пары / триады и заземляющего провода (степень замыкания: 100%).
НАПОЛНИТЕЛЬ: Безгалогеновый состав.
ЭКРАН: Экран, плетеный из оцинкованной стальной проволоки
ВНЕШНЯЯ КРЫШКА: SHF2 (SHF MUD опционально)

КОНСТРУКЦИЯ : НЭК 606, МЭК 60092/353
ИСПЫТАНИЯ И МАТЕРИАЛЫ : IEC 60092 / 350-351-359
ГОРЕНИЕ : МЭК 60332/1, МЭК 60332/3
ГАЛОГЕННОЙ СУММА : МЭК 60754/1 - 2
ДЫМОВАЯ ПЛОТНОСТЬ : МЭК 61034 / 1-2 (DIN EN 50268 / 1-2)

РАБОЧАЯ ТЕМПЕРАТУРА : -40 ° C / + 90 ° C
МИН. РАДИУС ИЗГИБА (ФИКСИРОВАННЫЙ) : (диаметр кабеля) x 8 x (общий диаметр)
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ : 0,6 / 1 кВ ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ : 3,5 кВ



Номинальное поперечное сечение (мм2)	Внешний диаметр кабеля (мм)	Приблизительный вес кабеля (кг / км)	Вес меди (кг / км)
1 × 1,5	8.1	120	15
1 × 2,5	8,6	140	24
1 × 4	9.2	150	39
1 × 6	9,7	200	58
1 × 10	10,7	260	96
1 × 16	11,8	320	154
1 × 25	13,7	440	240
1 × 35	15.4	610	336
1 × 50	16,7	820	480
1 × 70	18,9	1,050	672
1 × 95	20,8	1,280	912
1 × 120	23	1,650	1,152
1 × 150	25,1	1,990	1,440
1 × 185	27,4	2320	1,776
1 × 240	30	2 890	2 304
1 × 300	33,1	3 700	2 880
2 × 1,5	11,3	230	29
2 × 2,5	12,3	300	48
2 × 4	13,5	380	77
2 × 6	15	460	116
2 × 10	17,1	610	192
2 × 16	19,2	810	308
2 × 25	23	1,180	480
2 × 35	25,5	1,450	672
2 × 50	28,1	1,800	960
3 × 1,5	11,8	260	44
3 × 2,5	12,9	360	72
3 × 4	14,6	420	116
3 × 6	15,8	520	173
3 × 10	18	720	288
3 × 16	20,3	980	461
3 × 25	24,5	1,440	720
3 × 35	27,1	1810	1,008
3 × 50	30	2390	1,440
3 × 70	35,2	3 280	2,016
3 × 95	39,6	4290	2 736
3 × 120	44,4	5 410	3 456
3 × 150	49,3	6 590	4320
3 × 185	54,4	8 010	5,328
3 × 240	60,4	10 010	6 912
4 × 1,5	12,7	330	58
4 × 2,5	13,8	420	96
4 × 4	15,7	530	154
4 × 6	17	640	231
4 × 10	19,5	860	384
4 × 16	22,1	1.190	615
4 × 25	26,8	1,780	960
4 × 35	29,7	2,290	1,344
4 × 50	32,9	3010	1,920
4 × 70	39,2	4280	2,688
4 × 95	43,6	5760	3648
4 × 120	49,4	6 890	4 608
4 × 150	54,4	8 510	5760
4 × 185	60,5	10 200	7,104
5 × 1,5	13,6	410	72
5 × 2,5	15.3	480	120
5 × 4	16,9	620	192
5 × 6	18,4	750	288
5 × 10	21,2	1,010	480
5 × 16	24,1	1,380	768
5 × 25	29,3	2,199	1,200
5 × 35	32,5	2 740	1,680
5 × 50	36,6	3 840	2400
5 × 70	42,5	5 180	3 360
5 × 95	48	7 410	4,560
7 × 1,5	15	450	101
7 × 2,5	16,4	560	168
10 × 1,5	17,6	610	144
10 × 2,5	19,4	890	240
12 × 1,5	18,7	720	173
12 × 2,5	20,7	940	288
14 × 1,5	19,5	840	202
14 × 2,5	21,7	990	336
19 × 1,5	21,4	940	274
19 × 2,5	23,9	1,340	456
24 × 1,5	23,7	1,250	346
24 × 2,5	26,5	1,710	576
27 × 1,5	25,1	1,490	389
27 × 2,5	28,1	1810	648
37 × 1,5	27,9	1,760	533
37 × 2,5	31,3	2,490	888
