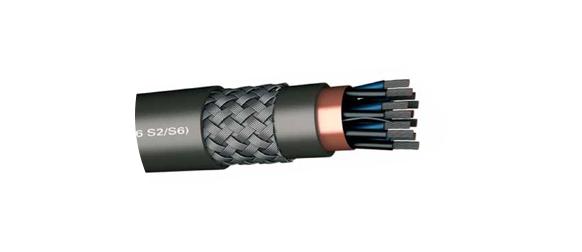

Кабели для нефтяных и газовых буровых платформ

Используется в качестве фиксированного соединительного кабеля для передачи сигналов и связи.

ПРОВОДНИК: Электролитический, луженый и многожильный медный провод. IEC 60228 Class 2 (Class 5 optional)
ИЗОЛЯЦИЯ: Безгалогеновый EPR или безгалогенный HEPR.
TWIST: жилы изогнуты в двоичном порядке, а витые пары изогнуты концентрически.
ПРОВОД ЗАЗЕМЛЕНИЯ: Заземляющий провод из электролитической луженой и скрученной меди.
ИНДИВИДУАЛЬНЫЙ ЭКРАН: электролитическая медь с покрытием экрана ленты полиэфира (коэффициент покрытия: 100%)
ЗАПОЛНЕНИЯ: галогены Свободного соединение:

ОБЩИЙ ЭКРАН (скорость закрытия: 90%) Экран соткан из электролитических медных луженых проволок
ЭКСТЕРЬЕРА ОБОЛОЧКА: SHF MUD

КОНСТРУКЦИЯ : NEK 606 S2 / S6 IEC 60092/376
ИСПЫТАНИЯ И МАТЕРИАЛЫ : IEC 60092 / 350-351-359
PLAY PLAY согласно IEC 60332/1 IEC 60332/3 Cate
Содержание галогенов : IEC 60754th / 1-2
Плотность дыма : IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
УСТОЙЧИВОСТЬ: IEC 60092/359

РАБОЧАЯ ТЕМПЕРАТУРА : -40 ° C / + 90 ° C
МИН. ИЗГИБ (ФИКСИРОВАННЫЙ) : (диаметр кабеля) 8x
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ : 250 В

ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ : 1,5 кВ



Номинальное поперечное сечение (мм2)	Внешний диаметр кабеля (мм)	Приблизительный вес кабеля (кг / км)	Вес меди (кг / км)
1х2х0,75	10,4	190	73
2x2x0,75	14,9	230	141
4x2x0,75	16,8	340	204
7x2x0,75	19,5	580	300
8x2x0,75	23,2	660	408
9x2x0,75	23,2	670	422
10x2x0,75	23,2	780	437
12x2x0,75	24,8	820	512
14x2x0,75	26	910	576
16x2x0,75	27,3	1,010	647
19x2x0,75	28,7	1,130	737
24x2x0,75	31,9	1,390	929
1x3x0,75	10,8	220	83
2x3x0,75	16,2	410	177
4x3x0,75	18,4	520	262
7x3x0,75	21,4	710	396
8x3x0,75	25,6	810	534
9x3x0,75	25,6	910	556
10x3x0,75	25,6	1,100	577
12x3x0,75	27,5	890	679
14x3x0,75	28,8	970	770
16x3x0,75	30,4	1,620	867
19x3x0,75	31,9	1,710	990
24x3x0,75	36,4	2,430	1269
1x2x1,5	11,8	200	104
2x2x1,5	17,4	260	214
4x2x1,5	19,8	480	324
7x2x1,5	23,2	840	494
8x2x1,5	27,9	830	668
9x2x1,5	27,9	880	697
10x2x1,5	27,9	940	726
12x2x1,5	30	1,110	855
14x2x1,5	31,5	1,290	970
16x2x1,5	33,7	1,490	1114
19x2x1,5	35,4	1,500	1274
24x2x1,5	39,9	2110	1603
1x3x1,5	12,3	230	123
2x3x1,5	19	460	276
4x3x1,5	21,8	920	428
7x3x1,5	25,7	1,590	667
8x3x1,5	31	1840	892
9x3x1,5	31	2 070	935
10x3x1,5	31	2 280	978
12x3x1,5	33,8	1,990	1176
14x3x1,5	35,9	1,370	1336
16x3x1,5	37,9	3 460	1510
19x3x1,5	39,9	4 190	1733
24x3x1,5	45	5 290	2216
1x2x2,5	12,8	220	136
2x2x2,5	19,1	320	288
4x2x2,5	21,9	640	450
7x2x2,5	25,8	1,120	704
8x2x2,5	31,2	1,280	938
9x2x2,5	31,2	1,440	986
10x2x2,5	31,2	1,600	1034
1x3x2,5	13,8	240	167
2x3x2,5	21	480	378
4x3x2,5	24,2	960	608
7x3x2,5	28,6	1,680	964
8x3x2,5	35,2	1,920	1293
9x3x2,5	35,2	2160	1365
10x3x2,5	35,2	2400	1437
