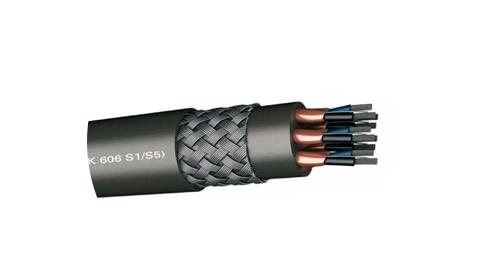

Кабели для нефтяных и газовых буровых платформ

Используется в качестве фиксированного соединительного кабеля для передачи сигналов и связи.

ПРОВОДНИК: Электролитический, луженый и многожильный медный провод. IEC 60228 Class 2 (Class 5 optional)
ИЗОЛЯЦИЯ: Безгалогеновый EPR или безгалогенный HEPR.
TWIST: жилы скручены в двойном / тройном порядке, а скрученные пары / тройки изогнуты концентрически.
ПРОВОД ЗАЗЕМЛЕНИЯ: электролитический, луженый и скрученный медный заземляющий провод рядом с каждой парой / триадой.
ИНДИВИДУАЛЬНЫЙ ЭКРАН: Экран из полиэфирной ленты, покрытой электролитической медью, вокруг каждой перпендикулярной / триады и заземляющего провода (степень покрытия: 100%)
НАПОЛНИТЕЛЬ: Безгалогенный состав
ОБЩИЙ ЭКРАН: Экран, оплетенный из электролитической луженой медной проволоки (степень покрытия: 90%)
НАРУЖНЫЙ ОБОЛОЧКА: SHF MUD

КОНСТРУКЦИЯ : НЭК 606 S1 / S5, МЭК 60092/376
ИСПЫТАНИЯ И МАТЕРИАЛЫ : IEC 60092 / 350-351-359
ГОРЕНИЕ : МЭК 60332/1, МЭК 60332/3 Cat
ГАЛОГЕННОЙ СУММА : МЭК 60754/1 - 2
ДЫМОВОЙ ПЛОТНОСТЬ : IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
Грязеустойчивость: IEC 60092/359

РАБОЧАЯ ТЕМПЕРАТУРА : -40 ° C / + 90 ° C
МИН. РАДИУС ИЗГИБА (ФИКСИРОВАННЫЙ) : (диаметр кабеля) 10 x
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ : 250 В ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ : 1,5 кВ



Номинальное поперечное сечение (мм2)	Внешний диаметр кабеля (мм)	Приблизительный вес кабеля (кг / км)	Вес меди (кг / км)
1х2х0,75	10,3	160	59
2x2x0,75	14,9	300	127
4x2x0,75	16,9	420	197
7x2x0,75	19,6	580	308
8x2x0,75	23,4	710	416
9x2x0,75	23,4	800	435
10x2x0,75	23,4	870	454
12x2x0,75	25,1	900	536
14x2x0,75	26,3	1,200	609
16x2x0,75	27,7	1,100	694
19x2x0,75	29,1	1,610	794
24x2x0,75	32,8	1,590	1,018
1x3x0,75	10,7	180	70
2x3x0,75	16,2	360	162
4x3x0,75	18,4	500	255
7x3x0,75	21,5	760	401
8x3x0,75	25,9	870	539
9x3x0,75	25,9	1,200	565
10x3x0,75	25,9	1,310	592
12x3x0,75	27,8	1,110	704
14x3x0,75	29,1	1,790	803
16x3x0,75	30,8	1,410	912
19x3x0,75	32,7	2,420	1,055
24x3x0,75	36,9	2 090	1,341
1x2x1,5	11,7	210	87
2x2x1,5	17,4	400	196
4x2x1,5	19,9	580	312
7x2x1,5	23,4	830	494
8x2x1,5	28,1	1,110	670
9x2x1,5	28,1	1,250	703
10x2x1,5	28,1	1,130	737
12x2x1,5	30,3	1,200	877
14x2x1,5	31,8	1,400	995
16x2x1,5	34	1,660	1,142
19x2x1,5	36,2	1,970	1,314
24x2x1,5	40,4	2400	1,672
1x3x1,5	12,2	240	107
2x3x1,5	19	480	256
4x3x1,5	21,9	710	416
7x3x1,5	25,8	1,210	664
8x3x1,5	31,3	1,060	893
9x3x1,5	31,3	1840	941
10x3x1,5	31,3	1,650	989
12x3x1,5	34,2	1,800	1,184
14x3x1,5	36,3	2100	1,352
16x3x1,5	38,3	2400	1,538
19x3x1,5	40,3	2 850	1,772
24x3x1,5	45,5	3600	2 266
1x2x2,5	12,7	260	117
2x2x2,5	19,1	520	268
4x2x2,5	22	1,000	438
7x2x2,5	26	1810	700
8x2x2,5	31,4	1890	935
9x2x2,5	31,4	2,010	988
10x3x1,5	31,3	1,650	989
12x3x1,5	34,2	1,800	1,184
14x3x1,5	36,3	2100	1,352
16x3x1,5	38,3	2400	1,538
19x3x1,5	40,3	2 850	1,772
24x3x1,5	45,5	3600	2 266
1x2x2,5	12,7	260	117
2x2x2,5	19,1	520	268
4x2x2,5	22	1,000	438
7x2x2,5	26	1810	700
8x2x2,5	31,4	1890	935
9x2x2,5	31,4	2,010	988
10x2x2,5	31,4	2 280	1,041
1x3x2,5	13,3	390	149
2x3x2,5	21	730	355
4x3x2,5	24,3	1,510	592
7x3x2,5	28,8	2400	960
8x3x2,5	35,5	2 740	1,276
9x3x2,5	35,5	3060	1,353
10x3x2,5	35,5	3 410	1,430
