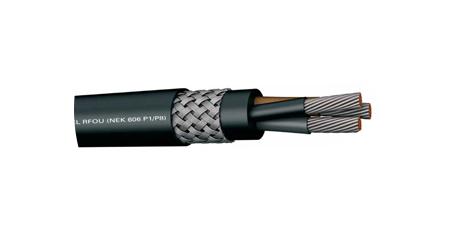

Кабели для нефтяных и газовых буровых платформ

Используется в качестве фиксированного соединительного кабеля для питания, управления и освещения.

ПРОВОДНИК: Электролитический, луженый и многожильный медный провод. IEC 60228 Class 2 (Class 5 optional)
ИЗОЛЯЦИЯ: Безгалогеновый EPR или безгалогенный HEPR.
НАПОЛНИТЕЛЬ: Безгалогенный композит.
ЭКРАН: Экран, плетеный из электролитической луженой медной проволоки (степень покрытия: 90%).
ВНЕШНЯЯ ОБОЛОЧКА: SHF MUD

КОНСТРУКЦИЯ: NEK 606 P1 / P8, IEC 60092/353
ИСПЫТАНИЯ И МАТЕРИАЛ: IEC 60092 / 350-351-359
ЗАЩИТА ОТ ПЛАМЕНИ : IEC 60332/1, IEC 60332/3
КОЛИЧЕСТВО ГАЛОГЕНОВ категории A : IEC 60754 / 1-2
ПЛОТНОСТЬ ДЫМА: IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
УСТОЙЧИВОСТЬ : IEC 60092/359

РАБОЧАЯ ТЕМПЕРАТУРА: -40 ° C / + 90 ° C
МИН. РАДИУС ИЗГИБА (ФИКСИРОВАННЫЙ): (диаметр кабеля) x8
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 0,6 / 1 кВ ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 3,5 кВ



Номинальное поперечное сечение (мм2)	Внешний диаметр кабеля (мм)	Приблизительный вес кабеля (кг / км)	Вес меди (кг / км)
1 × 1,5	8,7	140	51
1 × 2,5	9.2	160	65
1 × 4	9,8	170	85
1 × 6	10,4	220	110
1 × 10	11,4	280	161
1 × 16	12,5	360	231
1 × 25	14,8	480	345
1 × 35	16	630	463
1 × 50	17,6	840	636
1 × 70	19,6	1,070	869
1 × 95	21,9	1,300	1,166
1 × 120	23,9	1,700	1,458
1 × 150	25,9	2,020	1 807
1 × 185	28,3	2350	2,220
1 × 240	31,1	3120	2 849
1 × 300	34,4	3750	3 560
2 × 1,5	12,6	250	109
2 × 2,5	14	330	142
2 × 4	15,2	400	189
2 × 6	16,3	470	246
2 × 10	18,4	630	363
2 × 16	20,5	820	526
2 × 25	24,3	1,200	798
2 × 35	26,8	1,500	1,066
2 × 50	29,9	1840	1,461
3 × 1,5	13,2	280	132
3 × 2,5	14,7	380	176
3 × 4	16	460	241
3 × 6	17,2	550	320
3 × 10	19,4	750	482
3 × 16	21,7	1,000	709
3 × 25	25,9	1,490	1,087
3 × 35	28,5	1870	1,459
3 × 50	31,8	2,430	2014
3 × 70	37	3 320	2 791
3 × 95	41,9	4340	3747
3 × 120	46,7	5 490	4 735
3 × 150	51,2	6 630	5 871
3 × 185	56,7	8 080	7 254
3 × 240	62,8	10 130	9 297
4 × 1,5	14,7	360	161
4 × 2,5	15,8	440	220
4 × 4	17,3	550	303
4 × 6	18,6	660	406
4 × 10	21,1	910	616
4 × 16	23,7	1,230	914
4 × 25	28,3	1840	1,408
4 × 35	31,3	2230	1897
4 × 50	35,9	3 090	2 642
4 × 70	40,7	4330	3 638
4 × 95	46,7	5 810	4921
4 × 120	51,5	7 030	6 180
4 × 150	57	8 610	7 702
4 × 185	62,6	10 570	9 480
5 × 1,5	15,8	420	194
5 × 2,5	17,1	510	265
5 × 4	18,6	640	370
5 × 6	20,1	810	499
5 × 10	22,9	1,110	759
5 × 16	25,8	1,470	1,131
5 × 25	31	2 240	1,741
5 × 35	34,7	2 820	2374
5 × 50	39,3	3980	3 281
5 × 70	45,2	5 270	4,546
5 × 95	51,3	7 570	6,118
7 × 1,5	16,9	490	244
7 × 2,5	18,4	610	339
10 × 1,5	20	680	353
10 × 2,5	21,9	940	494
12 × 1,5	21,4	780	413
12 × 2,5	23,4	980	582
14 × 1,5	22,4	930	466
14 × 2,5	24,5	1,090	660
19 × 1,5	24,7	1,050	604
19 × 2,5	27,1	1,420	860
24 × 1,5	27,4	1,310	761
24 × 2,5	30,2	1830	1,085
27 × 1,5	29,1	1,570	863
27 × 2,5	32,1	1,990	1,235
37 × 1,5	32,9	1820	1,146
37 × 2,5	36,7	2600	1,648
