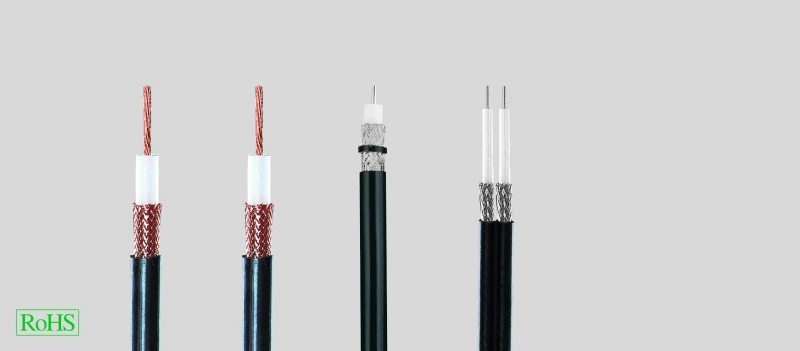

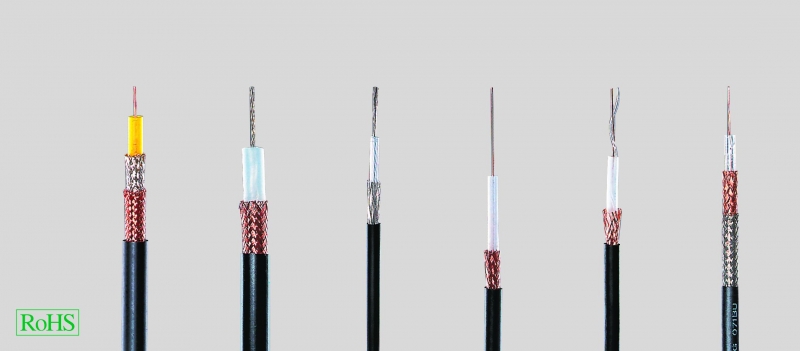

RG-коаксильные кабели
Производитель —
Оценка (средняя 4)
Указания
Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, ослабляющих адгезию лакокрасочных покрытий
Внешняя PTFE-оболочка чёрного цвета или прозрачная в зависимости от технологии производства....
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — RG-коаксильные кабели
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, ослабляющих адгезию лакокрасочных покрытий
- Внешняя PTFE-оболочка чёрного цвета или прозрачная в зависимости от технологии производства.
- Коаксиальные кабели типа RG соответствуют спецификациям военного стандарта США MIL-C-17
- RG/U: R=Radio, G=Guide, U=Utility
Используются для передачи высокочастотных сигналов в различной электронной аппаратуре, особенно в трансмиттерах и ресиверах, в компьютерной отрасли, в промышленной и бытовой радиоэлектронной аппаратуре. Различные электрические, температурные и механические характеристики кабелей позволяют использовать их для передачи сигналов вплоть до гигагерцевого диапазона в зависимости от типа кабеля.
| Тип RG…/U | 214 | 215 | 216 | 217 | 218 | 223 | 316 |
| Артикул № | 40011 | 40198 | 40199 | 40200 | 40201 | 40202 | 40203 |
| Структура | |||||||
| Ø внутреннего проводника мм | 7 x 0,75 Cu-versilbert | 7 x 0,75 Cu, blank | 7 x 0,4 Cu, verzinnt | 1 x 2,7 Cu, blank | 1 x 4,95 Cu, blank | 1 x 0,9 Cu-versilbert | 7 x 0,17 Staku-versilbert |
| Ø изоляции, мм | 7,24 PE | 7,24 PE | 7,24 PE | 9,4 PE | 17,3 PE | 2,95 PE | 1,52 PTFE |
| Внешний проводник | 2 Geflechte | Geflecht | 2 Geflechte | 2 Geflechte | Geflecht | 2 Geflechte | Geflecht |
| 2x Cu-versilbert | Cu, blank | Cu, blank | Cu, blank | Cu, blank | 2x Cu-versilbert | Cu-versilbert | |
| - | - | - | - | - | - | - | |
| Внешняя оболочка | PVC | PVC | PVC | PVC | PVC | PVC | PTFE/ alt. FEP |
| Мин. радиус изгиба пр. мм | 50 | 70 | 50 | 70 | 110 | 25 | 15 |
| Рабочая температура °C | -35 до +80 | -35 до +80 | -35 до +80 | -35 до +80 | -35 до +80 | -35 до +80 | -55 до +200 |
| Вес меди кг/км | 119,0 | 148,0 | 107,0 | 187,0 | 348,0 | 42,0 | 8,5 |
| Внешний Ø пр. мм | 10,8 | 10,3 | 10,8 | 13,84 | 22,1 | 5,38 | 2,5 |
| Вес пр. кг / км | 198 | 300 | 176 | 300 | 710 | 60 | 15 |
| Электрические параметры | |||||||
| Волновое сопротивление (Ом) | 50 ± 2 | 50 ± 2 | 75 ± 3 | 50 ± 2 | 50 ± 2 | 50 ± 2 | 50 ± 2 |
| Диапазон частоты | |||||||
| f (макс.) GHz | 11 | 3 | 3 | 3 | 3 | 3 | 3 |
| Коэффициент укорочения v/c | 0,66 | 0,66 | 0,66 | 0,66 | 0,66 | 0,66 | 0,66 |
| Затухание при 20°C (dB/100m) | |||||||
| 100 MHz | 7 | 7 | 7,5 | 4,8 | 2,9 | 17 | 28 |
| 200 MHz | 10,2 | 10,2 | 11 | 7,1 | 4,5 | 23 | 40 |
| 500 MHz | 17 | 17 | 18,5 | 12,3 | 8,1 | 38 | 68 |
| 800 MHz | 23 | 23 | 24 | 16,8 | 11,2 | 50 | 90 |
| Емкость pF/m | 101 | 101 | 67 | 101 | 101 | 101 | 95 |
| Отн. скорость распространения, % | 67 | 100 | 100 | 100 | 100 | 67 | 70 |
| Сопротивление изоляции | |||||||
| MOhm x km мин. | 105 | 105 | 105 | 105 | 105 | 105 | 105 |
| Сопротивление шлейфа | |||||||
| макс. (Ohm/km) | 10 | 10 | 21 | 5 | 2 | 36 | 310 |
| Рабочее пиковое напряжение kVs | 5,2 | 5 | 5 | 7 | 11 | 1,9 | 1,2 |
| Электрическая прочность | |||||||
| 50 Hz kVeff | 10 | 10 | 10 | 10 | 15 | 5 | 2 |
