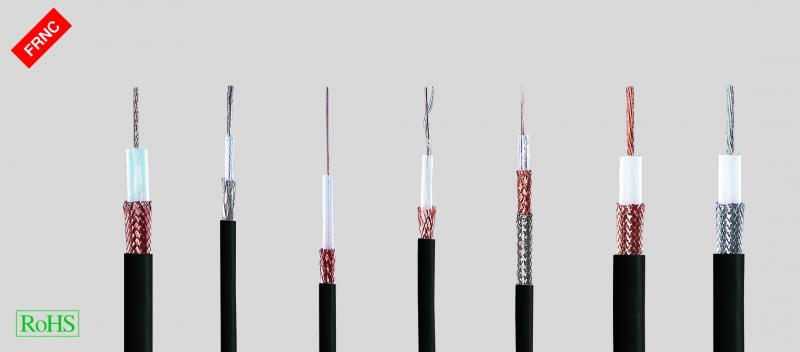

RG-коаксильные кабели, бехгалогеновые
Производитель —
Оценка (средняя 3)
Указания
Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, ослабляющих адгезию лакокрасочных покрытий
внешняя Н-оболочка = материал без содержания галогенов (НМ2 )
Коаксиальные кабели...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — RG-коаксильные кабели, бехгалогеновые
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, ослабляющих адгезию лакокрасочных покрытий
- внешняя Н-оболочка = материал без содержания галогенов (НМ2)
- Коаксиальные кабели типа RG соответствуют спецификациям военного стандарта США MIL-C-17
- RG/U: R=Radio, G=Guide, U=Utility
- FRNC = Flame Retardant Non-Corrosive
Используются для передачи высокочастотных сигналов в различной электронной аппаратуре, особенно в трансмиттерах и ресиверах, в компьютерной отрасли, в промышленной и бытовой радиоэлектронной аппаратуре, когда недопустимо распространение горения под воздействием пламени. Различные электрические, температурные и механические характеристики кабелей позволяют использовать их для передачи сигналов вплоть до гигагерцевого диапазона в зависимости от типа кабеля.
| Тип RG…/U | 11 | 58 | 59 | 62 | 71 | 213 | 214 |
| Артикул № | 40190 | 40191 | 40192 | 40193 | 40194 | 40195 | 40196 |
| Структура | |||||||
| Ø внутреннего проводника мм | 7 x 0,4 Cu, verzinnt | 19 x 0,18 Cu, verzinnt | 1 x 0,6 Staku-blank | 1 x 0,65 Staku-blank | 1 x 0,65 Staku-blank | 7 x 0,75 Cu, blank | 7 x 0,75 Cu-versilbert |
| Ø изоляции, мм | 7,3 PE | 2,95 PE | 3,7 PE | 3,7 PE-hohl | 3,7 PE-hohl | 7,24 PE | 7,24 PE |
| Внешний проводник | Geflecht | Geflecht | Geflecht | Geflecht | 2 Geflechte | Geflecht | 2 Geflechte |
| Cu, blank | Cu, verzinnt | Cu, blank | Cu, blank | Cu, blank | Cu, blank | 2x Cu-versilbert | |
| - | - | - | - | Cu, verzinnt | - | - | |
| Внешняя оболочка | HM2 | HM2 | HM2 | HM2 | HM2 | HM2 | HM2 |
| Мин. радиус изгиба пр. мм | 50 | 25 | 30 | 30 | 30 | 50 | 50 |
| Рабочая температура °C | -35 до +80 | -35 до +80 | -35 до +80 | -35 до +80 | -50 до +70 | -35 до +80 | -35 до +80 |
| Вес меди кг/км | 58,0 | 21,0 | 26,0 | 26,0 | 48,0 | 79,0 | 119,0 |
| Внешний Ø пр. мм | 10,3 | 5,4 | 6,4 | 6,4 | 6,9 | 10,3 | 10,8 |
| Вес пр. кг / км | 144 | 38 | 57 | 54 | 64 | 155 | 203 |
| Электрические параметры | |||||||
| Волновое сопротивление (Ом) | 75 ± 3 | 50 ± 2 | 75 ± 3 | 93 ± 5 | 93 ± 3 | 50 ± 2 | 50 ± 2 |
| Диапазон частоты | |||||||
| f (макс.) GHz | 3 | 3 | 3 | 3 | 3 | 3 | 11 |
| Коэффициент укорочения v/c | 0,66 | 0,66 | 0,66 | 0,85 | 0,85 | 0,66 | 0,66 |
| Затухание при 20°C (dB/100m) | |||||||
| 3 MHz | 1,3 | 2,9 | 2 | 2 | 2 | 1,2 | 1,2 |
| 10 MHz | 2,4 | 5,3 | 3,8 | 3,7 | 3,7 | 2,3 | 2,3 |
| 100 MHz | 7,8 | 17 | 12,2 | 12 | 12,5 | 7,5 | 7,5 |
| 200 MHz | 11,3 | 24,4 | 17,6 | 17,3 | 17,3 | 10,9 | 10,9 |
| 500 MHz | 18,7 | 39,2 | 27,2 | 24,7 | 24,7 | 17,2 | 17,2 |
| 800 MHz | 23,4 | 47,8 | 35,2 | 34,6 | 34,6 | 22,6 | 22,6 |
| Емкость pF/m | 68 | 0 | 68 | 42,5 | 42,5 | 101 | 101 |
| Отн. скорость распространения, % | 67 | 67 | 67 | 43 | 43 | 101 | 101 |
| Сопротивление изоляции | |||||||
| MOhm x km мин. | 105 | 105 | 105 | 105 | 105 | 105 | 105 |
| Сопротивление шлейфа | |||||||
| макс. (Ohm/km) | 23 | 53 | 171 | 155 | 136 | 10 | 10 |
| Рабочее пиковое напряжение kVs | 5 | 1,9 | 2,3 | 0,75 | 0,75 | 5 | 5 |
| Электрическая прочность | |||||||
| 50 Hz kV полезн. | 10 | 5 | 7 | 3 | 3 | 10 | 10 |
