RGB-KOAX-CY / RGB-KOAX-(St)Y кабели передачи сигналов для цветных мониторов
RGB-KOAX-(ST)Y Сервис Центр Загрузок Новости Статьи
Производитель —
Оценка (средняя 5)
Технические характеристики
Базовый кабель 0,37/1,5 или 0,6/3,7
Температурный диапазон
подвижно от -5 °C до +50 °C
стационарно от -10 °C до +80 °C
Мощность 67 нф/км
Волновое сопротивление 75 Ом
Затухание
RGB-Koax 0,37/1,5
1 МГц =...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — RGB-KOAX-(ST)Y Сервис Центр Загрузок Новости Статьи
- Базовый кабель 0,37/1,5 или 0,6/3,7
-
Температурный диапазонподвижно от -5 °C до +50 °Cстационарно от -10 °C до +80 °C
- Мощность 67 нф/км
- Волновое сопротивление 75 Ом
-
ЗатуханиеRGB-Koax 0,37/1,51 МГц = 2,0 дБ/100м2 МГц = 2,8 дБ/100м5 МГц = 4,0 дБ/100м10 МГц = 5,8 дБ/100м20 МГц = 8,4 дБ/100м50 МГц = 13,9 дБ/100м100 МГц = 19,8 дБ/100м200 МГц = 28,5 дБ/100мRGB-Koax 0,6/3,71 МГц = 1,1 дБ/100м2 МГц = 1,5 дБ/100м5 МГц = 2,5 дБ/100м10 МГц = 3,5 дБ/100м20 МГц = 4,5 дБ/100м50 МГц = 7,2 дБ/100м100 МГц = 10,4 дБ/100м200 МГц = 15,1 дБ/100м
-
Минимальный радиус изгиба15x Ø кабеля

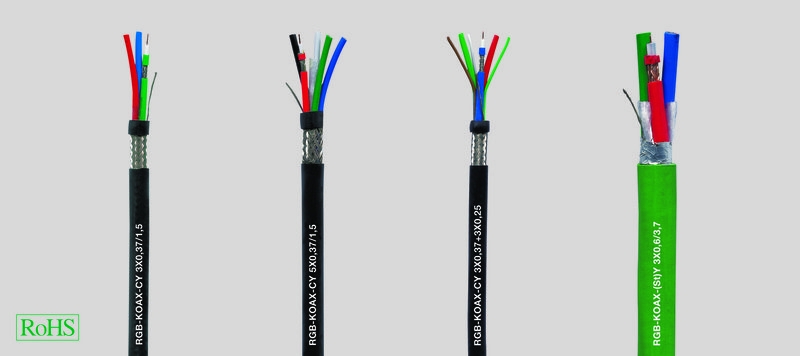

RGB-KOAX-CY … x0,37/1,5
- Внутренний проводник из меди, сплошной Ø 0,37 мм
- Диэлектрик (изоляция) из ячеистого полиэтилена
- Внешний проводник в виде медной луженой оплетки
-
PVC-оболочка красного, зелёного, синего цветов у 3xRGB KOAX;красного, зелёного, синего, белого, чёрного — у 5xRGB KOAX
- Коаксиальные жилы скручены вместе по 3 или 5 штук с оптимальным шагом
- Обёртка из синтетической плёнки
- Общая оплётка из лужёных медных проводников с оптимальным покрытием поверхности и проводом заземления
- Внешняя PVC-оболочка, чёрная
RGB-KOAX-CY 3x0,37/1,5 + 3x0,25
- Структура аналогична вышеописанной, только 3 дополнительных жилы управления (3x0,25) расположены в незаполненном пространстве кабеля, цвет — коричневый, зелёный, белый
RGB-KOAX- (St)Y … x0,6/3,7 (с отличиями от стандартной модели)
- Внутренний проводник из меди, сплошной Ø 0,6 мм
- Внешний проводник в виде медной луженой оплетки
- Обёртка из синтетической плёнки
- Экран из кашированной полимерными материалами алюминиевой плёнки и проводом заземления
- Внешняя PVC-оболочка, зелёная или чёрная
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
Видеокабели RGB применяются для передачи аналоговых и цифровых видеосигналов.
Они используются в качестве соединительных и видеокабелей для визуализации процессов в промышленных установках, в системах автоматизированного проектирования, а также в телевизионных студиях. Три главных сигнала (красный, зелёный, синий) передаются по отдельности. В зависимости от применения базовый кабель можно дополнить другими коаксиальными кабелями или симметричными сигнальными жилами для улучшения горизонтальной или вертикальной синхронизации.
| Арт.№ | Кол-во коакс. RGB n x mm | Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 40148 | 3 x 0,6/3,7 | 16,0 | 66,0 | 278,0 |
| 40149 | 5 x 0,6/3,7 | 19,0 | 102,0 | 397,0 |
