Характеристики — ROBOFLEX® Кабель для роботов, экранированный

Технические характеристики

Специальный TPE-E/PUR-материал на основании DIN VDE 0250, DIN VDE 0285-525-1 / DIN EN 50525-1
Температурный диапазон

подвижно от -30 °C до +80 °C

стационарно от -40 °C до +80 °C
Номинальное напряжение

до 0,34 мм² 350 В

(рабочее пиковое напряжение)

от 0,5 мм² U0/U 300/500 В
Испытательное напряжение

до 0,34 мм² — 1,5 кВ, 5 минут

от 0,5 мм² — 3,0 кВ, 5 минут
Рабочая емкость

жила/жила прибл. 100 нФ/км

жила/экран прибл. 120 нФ/км
Индуктивность

прибл. 0,69 мГн/км
Минимальный радиус изгиба

7,5x Ø кабеля

Строение

Медные тонко- или сверхтонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 5 или 6, BS 6360 кл. 5 или 6, IEC 60228 кл. 5 или 6, до 0,34 мм² кл. 5, от 0,5 мм² кл. 6
Изоляция жил – специальн. материал, PP
Маркировка жил

до 0,34 мм² – в соответствии с DIN 47100

от 0,5 мм² – черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
Повивная скрутка жил с оптимальным шагом
Специальная разделительная пленка
Для C-типа, экран – спиральная укладка медного экрана, покрытие пр. 85–95%
Внешняя оболочка из специального полиуретана
Цвет оболочки – черный (RAL 9005)
С разметкой метража

Свойства

Высокая гибкость при низкой температуре
Устойчивый к истиранию и на разрыв
Выдерживает скручивающие нагрузки ±360 град./метр
Стойкий к

микробам и микрокультурам

кислороду и озону

вибрации

УФ-излучению

растворителям

кислотам и щелочам

гидравлическим жидкостям
Устойчив к

маслам и смазкам
Низкий коэффициент трения

Применение

Этот кабель, разработанный специально для скручивающих и изгибающих нагрузок, используется в робототехнике или манипуляторах в качестве кабеля управления и сигнального кабеля. ЭМС = электромагнитная совместимость. Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.

CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.

Арт.№	Кол-во жил x номинальное сечение, мм²	Внешний Ø пр. мм	Вес меди кг / км	Вес пр. кг / км	AWG-номер
25539	10 x 0,14	7,8	34,2	62,0	26
25488	12 x 0,14	7,8	42,1	95,0	26
25489	18 x 0,14	9,7	54,5	120,0	26
25490	25 x 0,14	10,9	69,0	158,0	26
25491	12 x 0,25	8,3	59,5	126,0	24
25492	18 G 0,25	10,1	80,0	164,0	24
25493	25 x 0,25	11,1	103,0	215,0	24
25494	12 x 0,34	8,8	78,0	160,0	22
25495	18 G 0,34	10,8	101,0	210,0	22
25496	25 G 0,34	12,0	158,0	305,0	22
25497	12 G 0,5	11,2	117,0	175,0	20
25498	18 G 0,5	13,6	160,0	231,0	20
25499	25 G 0,5	14,8	255,0	347,0	20
25500	12 G 0,75	11,8	155,0	220,0	18
25501	18 G 0,75	15,0	210,0	305,0	18
25502	25 G 0,75	16,6	275,0	415,0	18
705462	3 G 1	6,3	76,0	90,0	18
25503	12 G 1	13,0	190,0	265,0	17
25504	18 G 1	16,1	245,0	390,0	17
25505	25 G 1	18,1	345,0	540,0	17
25506	12 G 1,5	16,2	260,0	345,0	16
25507	18 G 1,5	20,3	370,0	485,0	16
25508	25 G 1,5	22,5	498,0	710,0	16

Купить ROBOFLEX® Кабель для роботов, экранированный в регионе Ярославль.

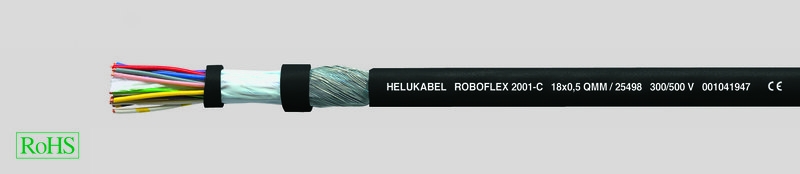

ROBOFLEX 2001 / 2001-C, кабели для роботов, с разметкой метража
