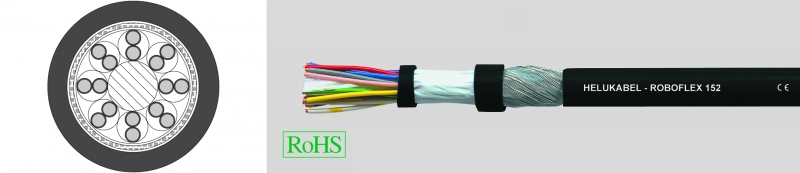

ROBOFLEX 150,...151,...152,...153 PUR, не распространяющий горение, безгалогеновый кабель для роботов, с защитой от скручивания, с разметкой метража
ROBOLFEX 150,...151,...152,...153 Сервис Центр Загрузок Новости Статьи Напишите нам EPLAN Каталоги в электронном виде Новости -
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальный TPE-E/PUR-кабель для роботов на основании DIN VDE 0250,DIN VDE 0285-525-1 / DIN EN 50525-1
Температурный диапазон
подвижно от -40 °C до +80 °C
Номинальное напряжение
до 0,34 мм² 350 В
от 0,5 мм² U0/U 300/500 В
Испытательное...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ROBOLFEX 150,...151,...152,...153 Сервис Центр Загрузок Новости Статьи Напишите нам EPLAN Каталоги в электронном виде Новости -
- Специальный TPE-E/PUR-кабель для роботов на основании DIN VDE 0250,DIN VDE 0285-525-1 / DIN EN 50525-1
-
Температурный диапазонподвижно от -40 °C до +80 °C
-
Номинальное напряжениедо 0,34 мм² 350 Вот 0,5 мм² U0/U 300/500 В
-
Испытательное напряжениедо 0,34 мм² 1500 Вот 0,5 мм² 3000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Макс. угол скручивания±360 град./метр
-
Рабочая емкостьжила/жила прибл. 100 нФ/кмжила/экран прибл. 120 нФ/км
-
Минимальный радиус изгиба15x Ø кабеля
- Специальные медные сверхтонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6 или IEC 60228 кл. 6
- TPE-E-изоляция жил
- Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293 + желто-зеленая жила заземления
- Оптимизированная специальная скрутка
- Высококачественная скользящая обертка
- С разметкой метража
Экранированные типы
- Спиральный экран из луженой меди
- Внешняя оболочка – PUR-материал
- Цвет оболочки – серый (RAL 7001) или черный
Арт. № 77261-77263, 76158, 70561, 77267, 77268, 76165, 76166, 77424
- Цвета жил DIN 47100
Арт. № 71820, 74658, 77264, 75253, 76167
- Структура аналогична вышеописанной, но жилы 0,5 (1,0) мм² экранированы фольгой (полиэстер + алюминий)
Арт. № 72214
- Структура аналогична вышеописанной, но пара 0,5 мм² экранирована посредством луженого спирального экрана
Арт. № 77265, 77266, 77269, 77270
- Структура аналогична вышеописанной, но только пара 1,0 мм² экранирована посредством луженого спирального экрана
Арт. № 77469
- Структура аналогична вышеописанной, но 6 жил 1,5 мм² экранированы посредством луженого спирального экрана
- 4 пары 0,25 кв. мм экранированы посредством луженого спирального экрана
- Цвет оболочки – оранжевый (RAL 2003)
- С разметкой метража
- Внешняя PUR-оболочка с низким коэффициентом трения, предельно устойчивая к истиранию, безгалогеновая, стойкая к УФ-излучению, маслам, гидролизу и микробам
- Высококачественная гладкая изоляция жил в сочетании со специальным слоем и скользящей оберткой обеспечивает длительный срок службы при комбинированной изгибающей и скручивающей нагрузке
Данный тип кабелей специально рассчитан на комбинированную скручивающую и изгибающую нагрузку. Он выполняет функцию электропитания и передачи сигналов управления и контроля. Находит применение в монтажных и сварочных роботах, в обрабатывающих центрах, в транспортно-конвейерном оборудовании, в поворотных и наклоняемых столах. Используется в тех областях, где отсутствует определенная схема прокладки кабеля только с циклами переменных изгибов в одной плоскости, например, в буксируемых цепях.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x сечение мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 77261 | (12 x 0,25) | 8,3 | 59,5 | 126,0 | 24 |
| 77266 | (23 x 1 + 2 x 1,0) | 17,4 | 262,0 | 473,0 | - |
| 71789 | (4 x 1,5) | 8,9 | 81,7 | 150,0 | 16 |
| 75251 | (4 x 2,5) | 11,2 | 134,0 | 280,0 | 14 |
| 75252 | (4 x 4) | 13,1 | 200,0 | 400,0 | 12 |
| 76157 | (4 x 6) | 15,4 | 286,0 | 550,0 | 10 |
| 77262 | (3 x 2 x 0,14) | 5,8 | 17,0 | 43,0 | 26 |
| 77263 | (4 x 2 x 0,14) | 6,9 | 37,0 | 75,0 | 26 |
| 76158 | (5 x 2 x 0,34) | 9,2 | 65,0 | 116,0 | 22 |
| 70561 | (8 x 2 x 0,34) | 10,2 | 90,0 | 150,0 | 22 |
| 71820 | (4 x 1,5 + (2 x 0,62)) | 10,5 | 106,8 | 195,0 | 16 |
| 74658 | (4 x 1,5 + (2 x 0,5)) | 10,7 | 95,0 | 180,0 | 16 |
| 77264 | (4 x 1,5 + (2 x 1,0)) | 11,1 | 128,0 | 220,0 | 16 |
| 75253 | (4 x 2,5 + (2 x 0,5)) | 12,5 | 180,0 | 270,0 | 14 |
| 72214 | (4 x 4 + (2 x 0,5)) | 13,5 | 260,0 | 340,0 | 12 |
| 76159 | (4 x 4 + (2 x 1,0)) | 14,0 | 237,0 | 350,0 | 12 |
| 76160 | (4 x 6 + (2 x 1,0)) | 16,0 | 341,0 | 500,0 | 10 |
| 77265 | (16 x 1 + (2 x 1,0)) | 16,7 | 197,0 | 380,0 | 17 |
