Аксессуары для кабельных муфт

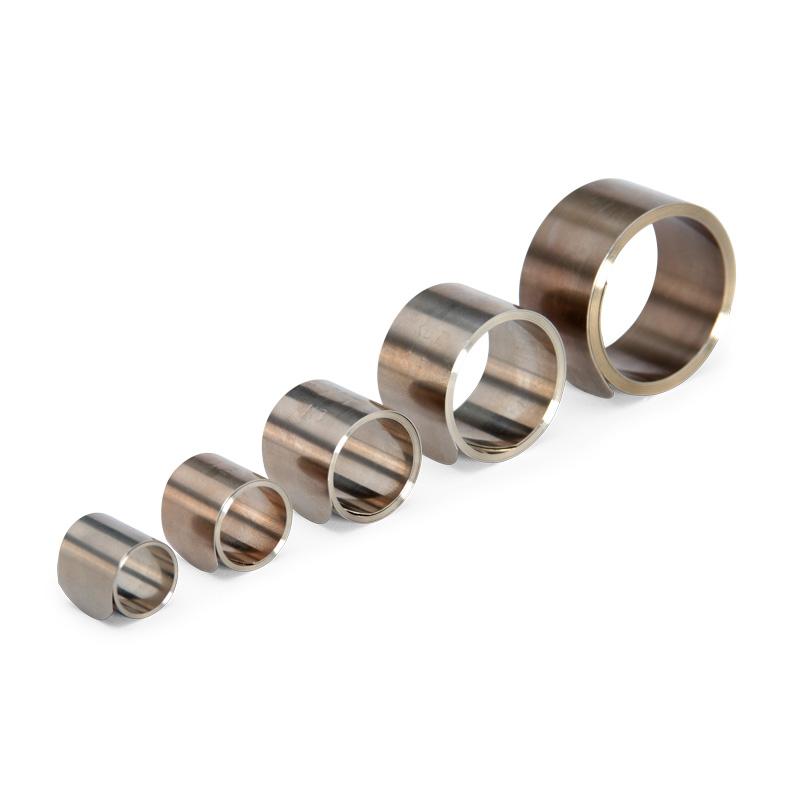

Роликовые пружины постоянного давления

Тип : ППД

• Предназначены для присоединения провода заземления к металлическим оболочкам и бронелентам кабеля, а также монтажа металлического экрана в соединительных муфтах без применения технологии пайки
• Незаменимы при монтаже непаяных узлов заземления в муфтах на кабели с изоляцией из сшитого полиэтилена и ПВХ
• Изготовлены из высококачественной нержавеющей стали марки AISI 301 с высоким содержанием хрома и никеля
• Сочетание коррозионной стойкости и упругопрочностных свойств пружин «КВТ» гарантирует постоянство прижимного усилия при любых условиях эксплуатации
• Каждая пружина перекрывает широкий диапазон размеров кабеля
• Семь пружин «КВТ» перекрывают диапазон от 7 до 110 мм и позволяют производить монтаж практически на всех известных типах и размерах современных кабелей
• Постоянное радиальное прижимное давление после монтажа
• Продольные кромки пружин «КВТ» сглажены и не имеют острых режущих заусенцев, что исключает травмы и порезы при монтаже
• Закругленный конец пружины отогнут для удобства захвата и монтажа
• Для идентификации на каждой пружине выбита маркировка размера
• В отличие от пайки, монтаж с использованием ППД не требует специальных знаний и навыков, что в значительной степени снижает риск возникновения проблем, связанных с «человеческим фактором»
• Легкий надежный и быстрый монтаж без использования специального инструмента

Роликовые пружины постоянного давления предназначены для присоединения провода заземления к металлическим оболочкам и бронелентам кабеля без применения технологии пайки. Пружины постоянного давления являются важным компонентом и широко используются при монтаже концевых и соединительных кабельных муфт. Пружины ППД нашли применение во всех современных видах кабельных муфт: в термоусаживаемых муфтах, в муфтах холодной усадки, а также в соединительных муфтах с заливным компаундом. В соединительных муфтах пружины ППД используются также для монтажа и восстановления экранов кабеля. Пружинные кольца ППД обеспечивают надежный электрический контакт и постоянное радиальное давление в месте монтажа.

С начала 80-х годов прошлого века пружины постоянного давления стали все чаще применяться ведущими мировыми производителями кабельной арматуры (Raychem, 3M) в качестве альтернативы паяной системы заземления. На данный момент в большинстве стран пружины постоянного давления практически полностью вытеснили пайку. Причиной этому послужил ряд особенностей и преимуществ непаяной системы заземления перед применением технологии пайки:

- В муфтах для кабелей с бумажной изоляцией применение ППД исключает риск пережигания слоев изоляции при пайке узла заземления к металлической оболочке с применением тугоплавкого припоя «А»

- В кабелях с ПВХ изоляцией и ленточной броней монтаж провода заземления на бронелентах при помощи пружин постоянного давления также снимает риски повреждения жильной изоляции из-за неаккуратной пайки

- Для крайне требовательных к качеству разделки современных кабелей с изоляцией из сшитого полиэтилена и медным ленточным экраном применение ППД является безальтернативным вариантом

- В условиях невозможности использования открытого пламени (например, в муфтах холодной усадки или в шахтной горнодобывающей отрасли) пружины постоянного давления выступают в качестве единственного решения.

- В отличие от высокотоксичных свинцово содержащих припоев, применяемых при технологии пайки узла заземления термоусаживаемых муфт, пружины ППД не наносят вреда здоровью и являются абсолютно экологичным продуктом

- Для монтажа пружин ППД не требуется инструмент и специальные профессиональные навыки, отсутствие которых неизбежно скажется на качестве работ при использовании технологии пайки

- Использование пружин постоянного давления существенно сокращает время монтажа кабельных муфт и увеличивает производительность труда

Пружины ППД «КВТ» изготавливаются из высококачественной хромоникелевой стали 15Х117Н7 (AISI 301). Данный тип стали отличается превосходной коррозийной стойкостью, упругостью и прочностью, что наряду со специальным режимом закалки обеспечивает возможность применения пружин практически в любых условиях вне зависимости от степени воздействия агрессивных факторов окружающей среды. В 2004 году электротехнический завод «КВТ» был первым производителем в России, разработавшим и применившем пружины из высококачественной нержавеющей стали для комплектации термоусаживаемых кабельных муфт. До этого российские производители использовали пружины из обычной закаленной стали, которые покрывались слоем ржавчины еще до начала монтажа самой муфты и служили источником постоянных порезов и травм.

Ассортиментный ряд пружин ППД от «КВТ» представлен 7-ю размерами и охватывает диапазон диаметров кабелей от 8 до 110 мм. После длительной серии испытаний в лаборатории завода были определены оптимальные параметры пружинных колец. Длина, ширина, толщина, количество витков и внутренний диаметр каждой пружины подобраны таким образом, чтобы обеспечить постоянное и стабильное прижимное усилие в заданном диапазоне размеров кабеля. При разработке пружин ППД «КВТ» особое внимание было уделено удобству и безопасности монтажа. Края ленты пружин сглажены и не имеют острых кромок и зазубрин, которые могли бы послужить причиной травмы или пореза. Характерная особенность и «фишка» пружин «КВТ» - закругленный выступающий отогнутый язычок для удобства захвата конца ППД и повышения скорости монтажа.

Если в сумке монтажника оказалось сразу несколько типоразмеров пружин, вопрос идентификации решается просто, поскольку каждая пружина «КВТ» имеет отчеканенную маркировку ее размера. Все роликовые пружины постоянного давления «КВТ» являются мультиразмерными и перекрывают широкий диапазон диаметров кабелей.
