С изоляцией из этиленпропиленовой резины с оболочками типа: нг-LS, нг-HF, нг-ХЛ

Все товары по алфавиту
Все производители товаров
РпКаВнг
Производитель — Российский производитель
Оценка (средняя 4)
ТУ 3500-017-52221526-2009 Назначение Кабели с изоляцией из этиленпропиленовой резины (ЭПР), применяются во взрывоопасных зонах всех категорий, а также в распределительных сетях 3–35 кВ на объектах промышленности и инфраструктуры. Изоляция ЭПР обеспечивает...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — РпКаВнг

ТУ 3500-017-52221526-2009

Назначение

Кабели с изоляцией из этиленпропиленовой резины (ЭПР), применяются во взрывоопасных зонах всех категорий, а также в распределительных сетях 3–35 кВ на объектах промышленности и инфраструктуры. Изоляция ЭПР обеспечивает бесперебойную работу кабеля при рабочей температуре проводника +90 °С, с пиковыми значениями до +130 °С, и удовлетворяет высоким значениям допустимой токовой нагрузки, оставляя при этом хороший запас прочности. Изоляция ЭПР обеспечивает устойчивость к короткому замыканию при температуре до +250 °С. Радиус изгиба при монтаже одножильных кабелей — не менее 20 наружных диаметров кабеля, для многожильных — 15 наружных диаметров кабеля.  Глубина прокладки кабелей при напряжении 3–10 кВ — 0,8 м, 15–35 кВ — 1 м; при других условиях прокладки корректирующие коэффициенты рассчитываются в соответствии со стандартом МЭК 60502-2.  Влажность воздуха 98 % при температуре +35 °С, в том числе для прокладки на открытом воздухе. Прокладку кабелей в воздухе рекомендуется проводить при температуре окружающей среды не выше +30 °С, в земле — +20 °С, монтаж и прокладку — не ниже -15 °С. Кабели рекомендуется прокладывать в земле, на воздухе, в закрытых помещениях и в кабельных коллекторах. Термическое сопротивление почвы — 1,5 °С*м/Вт. Металлический  экран кабеля заземлен с обеих сторон. Одножильные кабели, уложенные в горизонтальной плоскости, имеют межосевое расстояние, равное двум диаметрам кабеля.

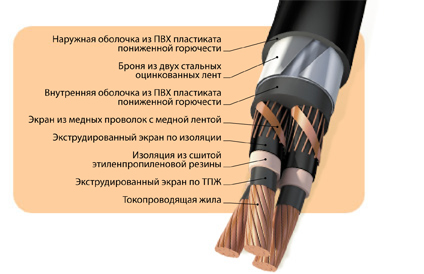

Конструкция

Кабали силовые с медными и алюминиевыми жилами (условное обозначение «А») с изоляцией из ЭПР, экран по изолированным жилам:

 — в виде повива из медных проволок:

РкВнг, АРкВнг — в оболочке из поливинилхлоридной (ПВХ) композиции пониженной горючести;

РкБВнг, АРкБВнг — в броне из стальных оцинкованных лент, в оболочке из ПВХ композиции пониженной горючести;

РкКВнг, АРкКВнг — в броне из круглых стальных оцинкованных проволок, в оболочке из ПВХ композиции пониженной горючести;

РкБаВнг, АРкБаВнг — в броне из алюминиевых лент, в оболочке из ПВХ композиции пониженной горючести;

РкКаВнг, АРкКаВнг — в броне из круглых алюминиевых проволок, в оболочке из ПВХ композиции пониженной горючести.

— в виде оплетки из медных проволок:

РпВнг, АРпВнг — в оболочке из ПВХ композиции пониженной горючести;

РпБВнг, АРпБВнг — в броне из стальных оцинкованных лент, в оболочке из ПВХ композиции пониженной горючести;

РпБаВнг, АРпБаВнг — в броне из алюминиевых лент, в оболочке из ПВХ композиции пониженной горючести;

РпКаВнг, АРКаВнг — в броне из круглых алюминиевых проволок, в оболочке из ПВХ композиции пониженной горючести;

— из медной ленты:

РБВнг, АРБВнг — в броне из стальных оцинкованных лент, в оболочке из ПВХ композиции пониженной горючести;

РВнг, АРВнг — в оболочке из ПВХ композиции пониженной горючести;

РКВнг, АРКВнг — в броне из круглых стальных оцинкованных проволок, в оболочке из ПВХ композиции пониженной горючести;

РКаВнг, АРКаВнг — в броне из круглых алюминиевых проволок, в оболочке из ПВХ композиции пониженной горючести;

РБаВнг, АРБаВнг — в броне из алюминиевых лент, в оболочке из ПВХ композиции пониженной горючести.



К марке кабеля добавляются индексы LS, HF, ХЛ, которые означают, что оболочка кабеля:

  • LS — из поливинилхлоридной композиции пониженной пожароопасности;
  • HF — из безгалогенной композиции;
  • ХЛ — из поливинилхлоридной композиции пониженной пожароопасности, холодостойкой.



Сортамент и конструктивные особенности кабелей марок РкВнг, АРкВнг на напряжение 3 кВ

Число и сечение жил/экрана, n х мм2/мм2

Диаметр жилы, мм

Толщина

Диаметр, мм

Масса, кг/км

Радиус изгиба, мм

с медной жилой

с алюминиевой жилой

изоляции, мм

оболочки, мм

нг, нг-HF

нг-ХЛ, нг-LS

нг, нг-HF

нг-ХЛ, нг-LS

1 х 16/16

4,80

2,2

1,8

18,3

607

617

511

522

366

1 х 25/16

5,90

2,2

1,8

19,4

716

728

565

576

388

1 х 35/16

7,00

2,2

1,8

20,5

836

848

623

635

410

1 х 50/16

8,10

2,2

1,8

21,6

974

987

686

699

432

1 х 70/16

9,80

2,2

1,8

23,3

1 217

1 231

792

806

466

1 х 95/16

11,50

2,4

1,9

25,6

1 525

1 542

945

962

512

1 х 120/16

13,00

2,4

1,9

27,1

1 785

1 802

1 061

1 078

542

1 х 150/25

14,50

2,4

2,0

29,4

2 189

2 209

1 295

1 315

588

1 х 185/25

16,20

2,4

2,0

31,1

2 585

2 606

1 440

1 461

622

1 х 240/25

18,24

2,4

2,0

33,1

3 135

3 158

1 650

1 672

662

1 х 300/25

20,44

2,4

2,2

35,7

3 770

3 796

1 913

1 939

714

1 х 400/35

23,21

2,4

2,2

39,0

4 844

4 873

2 368

2 397

779

1 х 500/35

26,10

2,4

2,4

42,3

5 864

5 898

2 769

2 803

845

1 х 630/35

29,44

2,4

2,6

46,0

7 171

7 212

3 272

3 312

920

1 х 800/35

33,80

2,4

2,8

50,8

8 876

8 924

3 924

3 972

1 015

3 х 16/16

4,80

2,2

2,2

36,0

2 004

2 070

1 708

1 774

539

3 х 25/16

5,90

2,2

2,2

38,3

2 413

2 487

1 942

2 016

575

3 х 35/16

7,00

2,2

2,4

41,1

2 898

2 982

2 236

2 320

616

3 х 50/16

8,10

2,2

2,4

43,8

3 451

3 546

2 558

2 653

658

3 х 70/16

9,80

2,2

2,6

47,9

4 387

4 499

3 069

3 181

719

3 х 95/16

11,50

2,4

2,8

52,8

5 545

5 679

3 746

3 880

792

3 х 120/16

13,00

2,4

2,9

56,6

6 581

6 735

4 335

4 489

850

3 х 150/25

14,50

2,4

2,9

60,3

7 794

7 907

4 964

5 134

905

3 х 185/25

16,20

2,4

3,1

64,4

9 274

9 407

5 664

5 855

966

3 х 240/25

18,24

2,4

3,3

69,2

11 294

11 453

6 626

6 845

1 038

3 х 300/25

20,44

2,4

3,5

74,7

13 591

13 784

7 768

8 024

1 121



Сортамент и конструктивные особенности кабелей марок РкВнг, АРкВнг на напряжение 6 кВ

Число и сечение жил/экрана, n х мм2/мм2

Диаметр жилы, мм

Толщина

Диаметр, мм

Масса, кг/км

Радиус изгиба, мм

с медной жилой

с алюминиевой жилой

изоляции, мм

оболочки, мм

нг, нг-HF

нг-ХЛ, нг-LS

нг, нг-HF

нг-ХЛ, нг-LS

1 х 16/16

4,80

3

1,8

19,9

675

690

583

594

398

1 х 25/16

5,90

3

1,8

21,0

790

805

641

653

420

1 х 35/16

7,00

3

1,8

22,1

914

931

704

717

442

1 х 50/16

8,10

3

1,8

23,2

1 056

1 074

772

786

464

1 х 70/16

9,80

3

1,9

25,1

1 318

1 325

897

913

502

1 х 95/16

11,50

3

1,9

26,8

1 599

1 620

1 023

1 040

536

1 х 120/16

13,00

3

1,9

28,3

1 863

1 885

1 143

1 161

566

1 х 150/25

14,50

3

2,0

30,6

2 272

2 298

1 383

1 404

612

1 х 185/25

16,20

3

2,0

32,3

2 673

2 700

1 534

1 555

646

1 х 240/25

18,24

3

2,2

34,7

3 264

3 259

1 784

1 810

694

1 х 300/25

20,44

3

2,2

36,9

3 872

3 906

2 021

2 049

738

1 х 400/35

23,21

3

2,4

40,6

4 994

4 992

2 525

2 558

811

1 х 500/35

26,10

3

2,4

43,5

5 985

6 028

2 897

2 933

869

1 х 630/35

29,44

3

2,6

47,2

7 304

7 354

3 412

3 454

944

1 х 800/35

33,80

3

2,8

52,0

9 023

9 082

4 080

4 130

1 040

3 х 16/16

4,80

3

2,2

39,4

2 318

2 395

2 022

2 099

591

3 х 25/16

5,90

3

2,4

42,2

2 789

2 877

2 318

2 405

632

3 х 35/16

7,00

3

2,6

45,3

3 347

3 450

2 685

2 787

680

3 х 50/16

8,10

3

2,6

47,7

3 880

3 992

2 987

3 099

715

3 х 70/16

9,80

3

2,8

51,7

4 856

4 986

3 538

3 668

776

3 х 95/16

11,50

3

2,9

56,0

5 973

6 125

4 174

4 325

840

3 х 120/16

13,00

3

2,9

59,2

6 949

7 115

4 703

4 869

888

3 х 150/25

14,50

3

3,1

62,8

8 246

8 375

5 415

5 601

950

3 х 185/25

16,20

3

3,3

66,9

9 756

9 907

6 145

6 354

1 011

3 х 240/25

18,24

3

3,5

72,1

11 888

12 069

7 218

7 461

1 088

3 х 300/25

20,44

3

3,6

76,8

14 114

14 283

8 252

8 523

1 162



Сортамент и конструктивные особенности кабелей марок РкВнг, АРкВнг на напряжение 10 кВ

Число и сечение жил/экрана, n х мм2/мм2

Диаметр жилы, мм

Толщина

Диаметр, мм

Масса, кг/км

Радиус изгиба, мм

с медной жилой

с алюминиевой жилой

изоляции, мм

оболочки, мм

нг, нг-HF

нг-ХЛ, нг-LS

нг, нг-HF

нг-ХЛ, нг-LS

1 х 16/16

4,80

3,4

1,8

20,7

712

725

620

632

414

1 х 25/16

5,90

3,4

1,8

21,8

829

845

680

693

436

1 х 35/16

7,00

3,4

1,8

22,9

955

973

745

759

458

1 х 50/16

8,10

3,4

1,9

24,2

1 112

1 131

828

843

484

1 х 70/16

9,80

3,4

1,9

25,9

1 366

1 386

945

961

518

1 х 95/16

11,50

3,4

1,9

27,6

1 650

1 672

1 074

1 092

552

1 х 120/16

13,00

3,4

2,0

29,3

1 931

1 956

1 212

1 232

586

1 х 150/25

14,50

3,4

2,0

31,4

2 330

2 356

1 441

1 462

628

1 х 185/25

16,20

3,4

2,0

33,1

2 734

2 762

1 595

1 617

662

1 х 240/25

18,24

3,4

2,2

35,5

3 330

3 362

1 850

1 876

710

1 х 300/25

20,44

3,4

2,2

37,7

3 943

3 977

2 092

2 120

754

1 х 400/35

23,21

3,4

2,4

41,4

5 071

5 112

2 602

2 636

827

1 х 500/35

26,10

3,4

2,4

44,3

6 068

6 111

2 980

3 016

885

1 х 630/35

29,44

3,4

2,6

48,0

7 394

7 445

3 503

3 545

960

1 х 800/35

33,80

3,4

2,8

52,8

9 124

9 183

4 181

4 231

1 055

3 х 16/16

4,80

3,4

2,4

41,5

2 527

2 612

2 231

2 316

623

3 х 25/16

5,90

3,4

2,4

44,3

3 015

3 112

2 544

2 641

664

3 х 35/16

7,00

3,4

2,6

47,0

3 542

3 651

2 879

2 988

706

3 х 50/16

8,10

3,4

2,6

49,4

4 085

4 203

3 192

3 310

741

3 х 70/16

9,80

3,4

2,8

53,9

5 133

5 274

3 815

3 956

808

3 х 95/16

11,50

3,4

2,9

57,7

6 214

6 373

4 415

4 574

866

3 х 120/16

13,00

3,4

3,1

61,3

7 264

7 443

5 018

5 197

920

3 х 150/25

14,50

3,4

3,1

65,0

8 517

8 654

5 686

5 881

976

3 х 185/25

16,20

3,4

3,3

69,1

10 046

10 204

6 433

6 652

1 036

3 х 240/25

18,24

3,4

3,5

74,3

12 199

12 390

7 529

7 782

1 114

3 х 300/25

20,44

3,4

3,6

79,2

14 447

15 666

8 622

8 906

1 188



Сортамент и конструктивные особенности кабелей марок РкВнг, АРкВнг на напряжение 20 кВ

Число и сечение жил/экрана, n х мм2/мм2

Диаметр жилы, мм

Толщина

Наружный диаметр, мм

Масса, кг/км

Радиус изгиба, мм

с медной жилой

с алюминиевой жилой

изоляции, мм

оболочки, мм

нг, нг-HF

нг-ХЛ, нг-LS

нг, нг-HF

нг-ХЛ, нг-LS

1 х 35/16

7,00

5,5

1,9

27,3

1 158

1 234

1 003

1 021

546

1 х 50/16

8,10

5,5

1,9

28,4

1 311

1 392

1 086

1 104

568

1 х 70/16

9,80

5,5

2,0

30,3

1 592

1 682

1 237

1 257

606

1 х 95/16

11,50

5,5

2,0

32,0

1 888

1 987

1 385

1 407

640

1 х 120/16

13,00

5,5

2,0

33,5

2 166

2 272

1 525

1 548

670

1 х 150/25

14,50

5,5

2,2

36,0

2 610

2 726

1 806

1 832

720

1 х 185/25

16,20

5,5

2,2

37,7

3 028

3 152

1 979

2 007

754

1 х 240/25

18,24

5,5

2,4

40,1

3 644

3 781

2 263

2 296

802

1 х 300/25

20,44

5,5

2,4

42,3

4 274

4 422

2 531

2 565

846

1 х 400/35

23,21

5,5

2,6

46,0

5 429

5 595

3 079

3 119

919

1 х 500/35

26,10

5,5

2,6

48,9

6 448

6 629

3 491

3 534

977

1 х 630/35

29,44

5,5

2,8

52,6

7 806

8 007

4 057

4 107

1 052

1 х 800/35

33,80

5,5

2,9

57,2

9 545

9 771

4 763

4 819

1 143

3 х 35/16

7,00

5,5

2,9

57,1

4 659

4 982

4 163

4 320

856

3 х 50/16

8,10

5,5

2,9

59,4

5 249

5 597

4 536

4 703

892

3 х 70/16

9,80

5,5

3,1

63,5

6 324

6 715

5 207

5 397

952

3 х 95/16

11,50

5,5

3,3

67,5

7 511

7 946

5 934

6 147

1 013

3 х 120/16

13,00

5,5

3,3

71,2

8 637

9 113

6 631

6 866

1 068

3 х 150/25

14,50

5,5

3,5

74,8

10 030

10 485

7 453

7 712

1 129

3 х 185/25

16,20

5,5

3,6

78,7

11 604

12 102

8 267

8 550

1 187

3 х 240/25

18,24

5,5

3,6

83,0

13 696

14 245

9 326

9 637

1 253

3 х 300/25

20,44

5,5

3,6

87,8

15 989

16 594

10 492

10 833

1 324



Сортамент и конструктивные особенности кабелей марок РкВнг, АРкВнг на напряжение 35 кВ

Число и сечение жил/экрана, n х мм2/мм2

Диаметр жилы, мм

Толщина

Диаметр, мм

Масса, кг/км

Радиус изгиба, мм

с медной жилой

с алюминиевой жилой

изоляции, мм

оболочки, мм

нг, нг-HF

нг-ХЛ, нг-LS

нг, нг-HF

нг-ХЛ, нг-LS

1 х 50/16

8,10

8,5

2,2

35,0

1 759

1 899

1 585

1 611

700

1 х 70/16

9,80

8,5

2,2

36,7

2 049

2 202

1 749

1 777

734

1 х 95/16

11,50

8,5

2,2

38,4

2 370

2 534

1 926

1 954

768

1 х 120/16

13,00

8,5

2,4

40,3

2 709

2 886

2 130

2 162

806

1 х 150/25

14,50

8,5

2,4

42,4

3 142

3 331

2 402

2 437

848

1 х 185/25

16,20

8,5

2,4

44,1

3 584

3 785

2 604

2 640

882

1 х 240/25

18,24

8,5

2,6

46,5

4 235

4 454

2 927

2 968

930

1 х 300/25

20,44

8,5

2,6

48,7

4 896

5 131

3 231

3 274

974

1 х 400/35

23,21

8,5

2,8

52,4

6 098

6 357

3 831

3 881

1 047

1 х 500/35

26,10

8,5

2,8

55,3

7 158

7 438

4 290

4 343

1 105

1 х 630/35

29,44

8,5

2,9

58,8

8 540

8 847

4 889

4 947

1 176

1 х 800/35

33,80

8,5

3,1

63,6

10 374

10 717

5 698

5 765

1 271

3 х 50/16

8,10

8,5

3,5

73,9

7 487

8 076

6 929

7 183

1 109

3 х 70/16

9,80

8,5

3,6

77,8

8 661

8 076

7 711

7 989

1 167

3 х 95/16

11,50

8,5

3,6

81,4

9 903

9 322

8 504

8 805

1 222

3 х 120/16

13,00

8,5

3,6

84,7

11 060

10 620

9 242

9 563

1 270

3 х 150/25

14,50

8,5

3,6

87,9

12 486

13 246

10 112

10 454

1 326

3 х 185/25

16,20

8,5

3,6

92,0

14 227

15 049

11 104

11 477

1 386

3 х 240/25

18,24

8,5

3,6

96,3

16 454

17 349

12 311

12 716

1 452

3 х 300/25

20,44

8,5

3,6

101,1

18 892

19 860

13 638

14 077

1 523



Сортамент и конструктивные особенности кабелей марок  РкБВнг, АРкБВнг на напряжение 3 кВ

Число и сечение жил/экрана, n х мм2/мм2

Диаметр жилы, мм

Толщина

Диаметр, мм

Масса, кг/км

Радиус изгиба, мм

с медной жилой

с алюминиевой жилой

изоляции, мм

оболочки, мм

нг, нг-HF

нг-ХЛ, нг-LS

нг, нг-HF

нг-ХЛ, нг-LS

3 х 16/16

4,80

2,2

2,2

38,0

2 579

2 649

2 283

2 353

569

3 х 25/16

5,90

2,2

2,4

40,7

3 071

3 151

2 600

2 680

611

3 х 35/16

7,00

2,2

2,4

43,1

3 559

3 646

2 896

2 984

646

3 х 50/16

8,10

2,2

2,6

46,2

4 206

4 309

3 313

3 415

694

3 х 70/16

9,80

2,2

2,6

49,9

5 161

5 278

3 843

3 960

749

3 х 95/16

11,50

2,4

2,8

54,8

6 402

6 541

4 602

4 742

822

3 х 120/16

13,00

2,4

2,9

58,6

7 502

7 662

5 256

5 416

880

3 х 150/25

14,50

2,4

3,1

62,7

8 843

9 025

6 069

6 251

941

3 х 185/25

16,20

2,4

3,1

66,4

10 327

10 527

6 774

6 974

996

3 х 240/25

18,24

2,4

3,3

71,2

12 429

12 657

7 820

8 049

1 068

3 х 300/25

20,44

2,4

3,5

76,7

14 820

15 087

9 060

9 326

1 151



Сортамент и конструктивные особенности кабелей марок РкБВнг, АРкБВнг на напряжение 6 кВ

Число и сечение жил/экрана, n х мм2/мм2

Диаметр жилы, мм

Толщина

Диаметр, мм

Масса, кг/км

Радиус изгиба, мм

с медной жилой

с алюминиевой жилой

изоляции, мм

оболочки, мм

нг, нг-HF

нг-ХЛ, нг-LS

нг, нг-HF

нг-ХЛ, нг-LS

3 х 16/16

4,80

3

2,4

41,8

3 085

3 168

2 789

2 872

627

3 х 25/16

5,90

3

2,4

44,2

3 564

3 655

3 092

3 184

662

3 х 35/16

7,00

3

2,6

47,3

4 180

4 287

3 518

3 625

710

3 х 50/16

8,10

3

2,6

49,7

4 760

4 876

3 866

3 982

745

3 х 70/16

9,80

3

2,8

53,7

5 812

5 946

4 493

4 628

806

3 х 95/16

11,50

3

2,9

58,0

7 011

7 168

5 212

5 369

870

3 х 120/16

13,00

3

3,1

61,6

8 114

8 291

5 868

6 045

924

3 х 150/25

14,50

3

3,1

65,3

9 426

9 620

6 652

6 847

980

3 х 185/25

16,20

3

3,3

68,9

10 960

11 233

7 462

7 680

1 034

3 х 240/25

18,24

3

3,5

74,6

13 246

13 500

8 638

8 892

1 118

3 х 300/25

20,44

3

3,6

80,7

16 415

16 702

10 655

10 941

1 210



Сортамент и конструктивные особенности кабелей марок РкБВнг, АРкБВнг на напряжение 10 кВ

Число и сечение жил/экрана, n х мм2/мм2

Диаметр жилы, мм

Толщина

Диаметр, мм

Масса, кг/км

Радиус изгиба, мм

с медной жилой

с алюминиевой жилой

изоляции, мм

оболочки, мм

нг, нг-HF

нг-ХЛ, нг-LS

нг, нг-HF

нг-ХЛ, нг-LS

3 х 16/16

4,80

3,4

2,4

43,5

3 288

3 168

2 992

3 082

653

3 х 25/16

5,90

3,4

2,6

46,7

3 879

3 655

3 407

3 513

700

3 х 35/16

7,00

3,4

2,6

49,0

4 408

4 287

3 746

3 861

736

3 х 50/16

8,10

3,4

2,8

51,8

5 051

4 876

4 158

4 287

777

3 х 70/16

9,80

3,4

2,9

56,1

6 160

5 946

4 841

4 992

841

3 х 95/16

11,50

3,4

2,9

59,7

7 285

7 168

5 486

5 654

896

3 х 120/16

13,00

3,4

3,1

63,3

8 405

8 291

6 158

6 346

950

3 х 150/25

14,50

3,4

3,3

67,4

9 801

9 620

7 027

7 239

1 012

3 х 185/25

16,20

3,4

3,3

70,7

11 281

11 233

7 785

8 017

1 060

3 х 240/25

18,24

3,4

3,5

76,3

13 592

13 500

8 983

9 251

1 144

3 х 300/25

20,44

3,4

3,6

82,4

16 802

16 702

11 042

11 343

1 236



Сортамент и конструктивные особенности кабелей марок РкБВнг, АРкБВнг на напряжение 20 кВ

Число и сечение жил/экрана, n х мм2/мм2

Диаметр жилы, мм

Толщина

Диаметр, мм

Масса, кг/км

Радиус изгиба, мм

с медной жилой

с алюминиевой жилой

изоляции, мм

оболочки, мм

нг, нг-HF

нг-ХЛ, нг-LS

нг, нг-HF

нг-ХЛ, нг-LS

3 х 35/16

7,00

5,5

2,9

59,1

5 885

6 047

5 222

5 384

893

3 х 50/16

8,10

5,5

3,1

61,8

6 599

6 776

5 705

5 883

934

3 х 70/16

9,80

5,5

3,1

65,5

7 708

7 977

6 458

6 659

989

3 х 95/16

11,50

5,5

3,3

69,5

8 994

9 214

7 195

7 415

1050

3 х 120/16

13,00

5,5

3,5

73,6

10 286

10 534

8 039

8 288

1 110

3 х 150/25

14,50

5,5

3,6

77,5

11 741

12 014

8 967

9 240

1 161

3 х 185/25

16,20

5,5

3,6

81,9

14 164

14 532

10 686

10 980

1 234

3 х 240/25

18,24

5,5

3,6

86,7

16 489

16 813

11 881

12 205

1 300

3 х 300/25

20,44

5,5

3,6

91,4

18 956

19 312

13 196

13 551

1 371



Сортамент и конструктивные особенности кабелей марок  РкБВнг, АРкБВнг на напряжение 35 кВ

Число и сечение жил/экрана, n х мм2/мм2

Диаметр жилы, мм

Толщина

Диаметр, мм

Масса, кг/км

Радиус изгиба, мм

с медной жилой

с алюминиевой жилой

изоляции, мм

оболочки, мм

нг, нг-HF

нг-ХЛ, нг-LS

нг, нг-HF

нг-ХЛ, нг-LS

3 х 50/16

8,10

8,5

3,5

75,9

9 208

9 470

8 314

8 567

1 139

3 х 70/16

9,80

8,5

3,6

81,0

11 340

11 628

10 021

10 310

1 215

3 х 95/16

11,50

8,5

3,6

84,6

12 728

13 039

10 929

11 240

1 270

3 х 120/16

13,00

8,5

3,6

87,9

14 013

14 345

11 767

12 099

1 318

3 х 150/25

14,50

8,5

3,6

91,6

15 583

15 939

12 809

13 166

1 374

3 х 185/25

16,20

8,5

3,6

95,0

17 396

17 870

13 930

14 318

1 428

3 х 240/25

18,24

8,5

3,6

100,0

19 884

20 304

15 276

15 695

1 500

3 х 300/25

20,44

8,5

3,6

105,0

22 511

22 966

16 751

17 206

1 571



Сортамент и конструктивные особенности кабелей марок РкКВнг, АРкКВнг на напряжение 3 кВ

Число и сечение жил/экрана, n х мм2/мм2

Диаметр жилы, мм

Толщина

Диаметр, мм

Масса, кг/км

Радиус изгиба, мм

с медной жилой

с алюминиевой жилой

изоляции, мм

оболочки, мм

нг, нг-HF

нг-ХЛ, нг-LS

нг, нг-HF

нг-ХЛ, нг-LS

3 х 16/16

4,80

2,2

2,4

40,4

3 462

3 536

3 166

3 240

606

3 х 25/16

5,90

2,2

2,4

42,7

3 953

4 035

3 482

3 564

640

3 х 35/16

7,00

2,2

2,6

46,5

4 982

5 076

4 319

4 413

697

3 х 50/16

8,10

2,2

2,6

49,2

5 661

5 767

4 768

4 873

738

3 х 70/16

9,80

2,2

2,8

53,3

6 814

6 938

5 496

5 620

799

3 х 95/16

11,50

2,4

2,9

58,0

8 162

8 306

6 363

6 507

870

3 х 120/16

13,00

2,4

3,1

62,0

9 441

9 609

7 195

7 363

930

3 х 150/25

14,50

2,4

3,1

65,3

10 767

10 950

7 993

8 176

979

3 х 185/25

16,20

2,4

3,3

69,3

12 464

12 670

8 911

9 118

1 039

3 х 240/25

18,24

2,4

3,5

75,4

15 603

15 840

10 994

11 231

1 131

3 х 300/25

20,44

2,4

3,6

80,7

18 197

18 471

12 438

12 710

1 210



Сортамент и конструктивные особенности кабелей марок РкКВнг, АРкКВнг на напряжение 6 кВ

Число и сечение жил/экрана, n х мм2/мм2

Диаметр жилы, мм

Толщина

Диаметр, мм

Масса, кг/км

Радиус изгиба, мм

с медной жилой

с алюминиевой жилой

изоляции, мм

оболочки, мм

нг, нг-HF

нг-ХЛ, нг-LS

нг, нг-HF

нг-ХЛ, нг-LS

3 х 16/16

4,80

3

2,4

43,8

3 912

3 997

3 616

3 701

614

3 х 25/16

5,90

3

2,6

47,6

4 915

5 013

4 444

4 542

650

3 х 35/16

7,00

3

2,8

50,7

5 648

5 762

4 986

5 100

706

3 х 50/16

8,10

3

2,8

53,1

6 307

6 430

5 414

5 537

748

3 х 70/16

9,80

3

2,9

56,9

7 430

7 570

6 112

6 252

809

3 х 95/16

11,50

3

3,1

61,4

8 792

8 792

6 993

7 157

866

3 х 120/16

13,00

3

3,1

64,6

9 936

10 116

7 690

7 870

927

3 х 150/25

14,50

3

3,3

68,2

11 353

11 554

8 580

8 781

975

3 х 185/25

16,20

3

3,5

73,6

13 933

14 160

10 381

10 608

1 030

3 х 240/25

18,24

3

3,6

78,6

16 363

16 623

11 755

12 015

1 127

3 х 300/25

20,44

3

3,6

83,3

18 879

19 167

13 118

13 406

1 207



Сортамент и конструктивные особенности кабелей марок РкКВнг, АРкКВнг на напряжение 10 кВ

Число и сечение жил/экрана, n х мм2/мм2

Диаметр жилы, мм

Толщина

Диаметр, мм

Масса, кг/км

Радиус изгиба, мм

с медной жилой

с алюминиевой жилой

изоляции, мм

оболочки, мм

нг, нг-HF

нг-ХЛ, нг-LS

нг, нг-HF

нг-ХЛ, нг-LS

3 х 16/16

4,80

3,4

2,6

46,9

4 611

4 706

4 326

4 410

640

3 х 25/16

5,90

3,4

2,6

49,7

5 266

5 373

4 795

4 902

697

3 х 35/16

7,00

3,4

2,8

52,4

5 927

6 047

5 264

5 385

738

3 х 50/16

8,10

3,4

2,8

54,8

6 596

6 726

5 703

5 833

780

3 х 70/16

9,80

3,4

2,9

59,1

7 832

7 984

6 514

6 666

834

3 х 95/16

11,50

3,4

3,1

63,1

9 117

9 290

7 318

7 491

898

3 х 120/16

13,00

3,4

3,3

66,7

10 344

10 538

8 098

8 292

953

3 х 150/25

14,50

3,4

3,3

70,0

11 708

11 918

8 935

9 145

1 007

3 х 185/25

16,20

3,4

3,5

75,3

14 354

14 590

10 802

11 038

1 061

3 х 240/25

18,24

3,4

3,6

80,3

16 806

17 076

12 198

12 467

1 162

3 х 300/25

20,44

3,4

3,6

85,0

19 278

19 576

13 517

13 816

1 233



Сортамент и конструктивные особенности кабелей марок РкКВнг, АРкКВнг на напряжение 20 кВ

Число и сечение жил/экрана, n х мм2/мм2

Диаметр жилы, мм

Толщина

Диаметр, мм

Масса, кг/км

Радиус изгиба, мм

с медной жилой

с алюминиевой жилой

изоляции, мм

оболочки, мм

нг, нг-HF

нг-ХЛ, нг-LS

нг, нг-HF

нг-ХЛ, нг-LS

3 х 35/16

7,00

5,5

3,1

62,5

7 728

7 897

7 065

7 235

889

3 х 50/16

8,10

5,5

3,1

64,8

8 417

8 598

7 524

7 705

930

3 х 70/16

9,80

5,5

3,3

68,9

9 732

9 936

8 413

8 618

985

3 х 95/16

11,50

5,5

3,5

74,2

12 035

12 265

10 236

10 466

1 046

3 х 120/16

13,00

5,5

3,6

78,1

13 484

13 741

11 238

11 495

1 120

3 х 150/25

14,50

5,5

3,6

81,3

14 961

15 237

12 187

12 468

1 177

3 х 185/25

16,20

5,5

3,6

85,0

16 714

17 012

13 162

13 459

1 225

3 х 240/25

18,24

5,5

3,6

89,3

19 156

19 481

14 547

14 873

1 298

3 х 300/25

20,44

5,5

3,6

94,1

21 736

22 092

15 976

16 332

1 368



Сортамент и конструктивные особенности изгиба кабелей марок  РкКВнг, АРкКВнг на напряжение 35 кВ

Число и сечение жил/экрана, n х мм2/мм2

Диаметр жилы, мм

Толщина

Диаметр, мм

Масса, кг/км

Радиус изгиба, мм

с медной жилой

с алюминиевой жилой

изоляции, мм

оболочки, мм

нг, нг-HF

нг-ХЛ, нг-LS

нг, нг-HF

нг-ХЛ, нг-LS

3 х 50/16

8,10

8,5

3,6

80,4

12 491

12 762

11 598

11 869

1 206

3 х 70/16

9,80

8,5

3,6

84,1

13 923

14 216

12 605

12 897

1 261

3 х 95/16

11,50

8,5

3,6

87,7

15 394

15 710

13 595

13 910

1 315

3 х 120/16

13,00

8,5

3,6

91,0

16 776

17 111

14 529

14 865

1 365

3 х 150/25

14,50

8,5

3,6

94,2

18 423

18 780

15 650

16 007

1 413

3 х 185/25

16,20

8,5

3,6

98,3

20 445

20 845

16 903

17 292

1 474

3 х 240/25

18,24

8,5

3,6

102,6

22 981

23 402

18 373

18 793

1 539

3 х 300/25

20,44

8,5

3,6

107,4

25 786

26 242

20 026

20 481

1 611



Сортамент и конструктивные особенности изгиба кабелей марок РкБаВнг, АРкБаВнг на напряжение 3 кВ

Число и сечение жил/экрана, n х мм2/мм2

Диаметр жилы, мм

Толщина

Диаметр, мм

Масса, кг/км

Радиус изгиба, мм

с медной жилой

с алюминиевой жилой

изоляции, мм

оболочки, мм

нг, нг-HF

нг-ХЛ, нг-LS

нг, нг-HF

нг-ХЛ, нг-LS

1 х 16/16

4,80

2,2

1,8

21,9

838

858

742

762

438

1 х 25/16

5,90

2,2

1,8

23,0

961

982

809

830

460

1 х 35/16

7,00

2,2

1,9

24,3

1 107

1 130

893

916

486

1 х 50/16

8,10

2,2

1,9

25,4

1 258

1 282

970

994

508

1 х 70/16

9,80

2,2

1,9

27,1

1 522

1 548

1 097

1 123

542

1 х 95/16

11,50

2,4

2,0

29,4

1 860

1 889

1 280

1 309

588

1 х 120/16

13,00

2,4

2,0

30,9

2 138

2 169

1 414

1 445

618

1 х 150/25

14,50

2,4

2,0

33,0

2 554

2 587

1 660

1 693

660

1 х 185/25

16,20

2,4

2,2

35,5

3 044

3 084

1 898

1 939

706

1 х 240/25

18,24

2,4

2,2

37,5

3 623

3 666

2 137

2 180

750

1 х 300/25

20,44

2,4

2,4

40,1

 4 295

4 344

2 438

2 487

802

1 х 400/35

23,21

2,6

2,4

43,4

5 415

5 469

2 939

2 993

868

1 х 500/35

26,10

2,8

2,6

47,1

6 532

6 596

3 437

3 501

942

1 х 630/35

29,44

2,8

2,8

50,8

7 898

7 972

3 999

4 072

1 016

1 х 800/35

33,80

2,8

2,8

55,2

9 620

9 701

4 668

4 749

1 104



Сортамент и конструктивные особенности кабелей марок РкБаВнг, АРкБаВнг на напряжение 6 кВ

Число и сечение жил/экрана, n х мм2/мм2

Диаметр жилы, мм

Толщина

Диаметр, мм

Масса, кг/км

Радиус изгиба, мм

с медной жилой

с алюминиевой жилой

изоляции, мм

оболочки, мм

нг, нг-HF

нг-ХЛ, нг-LS

нг, нг-HF

нг-ХЛ, нг-LS

1 х 16/16

4,80

3

1,8

23,5

926

947

830

852

470

1 х 25/16

5,90

3

1,9

24,8

1 066

1 090

914

938

496

1 х 35/16

7,00

3

1,9

25,9

1 204

1 229

991

1 016

518

1 х 50/16

8,10

3

1,9

27,0

1 361

1 386

1 073

1 098

540

1 х 70/16

9,80

3

1,9

28,7

1 632

1 659

1 207

1 234

574

1 х 95/16

11,50

3

2,0

30,6

1 948

1 979

1 368

1 399

612

1 х 120/16

13,00

3

2,0

32,1

2 231

2 264

1 507

1 540

642

1 х 150/25

14,50

3

2,2

35,0

2 724

2 764

1 830

1 870

700

1 х 185/25

16,20

3

2,2

36,7

3 149

3 149

2 004

2 046

734

1 х 240/25

18,24

3

2,2

38,7

3 734

3 779

2 249

2 293

774

1 х 300/25

20,44

3

2,4

41,3

4 414

4 465

2 557

2 608

826

1 х 400/35

23,21

3

2,6

45,4

5 637

5 699

3 161

3 223

908

1 х 500/35

26,10

3

2,6

48,3

6 672

6 738

3 577

3 643

966

1 х 630/35

29,44

3

2,8

52,0

8 049

8 125

4 150

4 225

1 040

1 х 800/35

33,80

3

2,9

57,0

9 874

9 966

4 922

5 010

1 140



Сортамент и конструктивные особенности кабелей марок РкБаВнг, АРкБаВнг на напряжение 10 кВ

Число и сечение жил/экрана, n х мм2/мм2

Диаметр жилы, мм

Толщина

Диаметр, мм

Масса, кг/км

Радиус изгиба, мм

с медной жилой

с алюминиевой жилой

изоляции, мм

оболочки, мм

нг, нг-HF

нг-ХЛ, нг-LS

нг, нг-HF

нг-ХЛ, нг-LS

1 х 16/16

4,80

3,4

1,9

24,5

985

1 008

889

912

490

1 х 25/16

5,90

3,4

1,9

25,6

1 115

1 140

963

988

512

1 х 35/16

7,00

3,4

1,9

26,7

1 256

1 281

1 042

1 068

534

1 х 50/16

8,10

3,4

1,9

27,8

1 414

1 441

1 126

1 153

556

1 х 70/16

9,80

3,4

2,0

29,7

1 704

1 734

1 279

1 309

594

1 х 95/16

11,50

3,4

2,0

31,4

2 009

2 041

1 429

1 461

634

1 х 120/16

13,00

3,4

2,0

32,9

2 295

2 329

1 571

1 605

658

1 х 150/25

14,50

3,4

2,2

35,8

2 793

2 834

1 899

1 940

716

1 х 185/25

16,20

3,4

2,2

37,5

3 221

3 264

2 076

2 119

750

1 х 240/25

18,24

3,4

2,4

39,9

3 852

3 901

2 366

2 415

798

1 х 300/25

20,44

3,4

2,4

42,1

4 496

4 548

2 639

2 691

842

1 х 400/35

23,21

3,4

2,6

46,2

5 726

5 789

3 250

3 313

924

1 х 500/35

26,10

3,4

2,6

49,1

6 767

6 834

3 672

3 739

982

1 х 630/35

29,44

3,4

2,8

52,8

8 152

8 229

4 252

4 329

1 056

1 х 800/35

33,80

3,4

2,9

57,8

9 986

10 076

5 034

5 124

1 156



Сортамент и конструктивные особенности кабелей марок РкБаВнг, АРкБаВнг на напряжение 20 кВ

Число и сечение жил/экрана, n х мм2/мм2

Диаметр жилы, мм

Толщина

Диаметр, мм

Масса, кг/км

Радиус изгиба, мм

с медной жилой

с алюминиевой жилой

изоляции, мм

оболочки, мм

нг, нг-HF

нг-ХЛ, нг-LS

нг, нг-HF

нг-ХЛ, нг-LS

1 х 35/16

7,00

5,5

2,0

31,1

1 568

1 599

1 355

1 386

626

1 х 50/16

8,10

5,5

2,0

32,2

1 739

1 772

1 451

1 484

644

1 х 70/16

9,80

5,5

2,2

34,7

2 104

2 144

1 679

1 719

694

1 х 95/16

11,50

5,5

2,2

36,4

2 432

2 473

1 852

1 893

728

1 х 120/16

13,00

5,5

2,2

37,9

2 737

2 780

2 013

2 056

758

1 х 150/25

14,50

5,5

2,4

40,1

3 222

3 272

2 328

2 378

802

1 х 185/25

16,20

5,5

2,4

42,1

3 671

3 723

2 526

2 578

848

1 х 240/25

18,24

5,5

2,4

44,1

4 285

4 339

2 799

2 854

882

1 х 300/25

20,44

5,5

2,6

47,1

5 050

5 114

3 193

3 257

942

1 х 400/35

23,21

5,5

2,8

50,8

6 274

6 347

3 798

3 871

1 016

1 х 500/35

26,10

5,5

2,8

53,7

7 348

7 426

4 253

4 331

1 074

1 х 630/35

29,44

5,5

2,9

57,6

8 808

8 898

4 909

4 998

1 152

1 х 800/35

33,80

5,5

3,1

62,4

10 671

10 773

5 719

5 821

1 248



Сортамент и конструктивные особенности изгиба кабелей  РкБаВнг, АРкБаВнг на напряжение 35 кВ

Число и сечение жил/экрана, n х мм2/мм2

Диаметр жилы, мм

Толщина

Диаметр, мм

Масса, кг/км

Радиус изгиба, мм

с медной жилой

с алюминиевой жилой

изоляции, мм

оболочки, мм

нг, нг-HF

нг-ХЛ, нг-LS

нг, нг-HF

нг-ХЛ, нг-LS

1 х 50/16

8,10

8,5

2,2

39,0

2 342

2 387

2 054

2 099

780

1 х 70/16

9,80

8,5

2,4

41,1

2 707

2 758

2 282

2 333

822

1 х 95/16

11,50

8,5

2,4

42,8

3 063

3 115

2 483

2 535

856

1 х 120/16

13,00

8,5

2,4

44,7

3 439

3 497

2 715

2 773

894

1 х 150/25

14,50

8,5

2,6

47,2

3 959

4 024

3 065

3 130

944

1 х 185/25

16,20

8,5

2,6

48,9

4 437

4 505

3 292

3 359

978

1 х 240/25

18,24

8,5

2,8

51,3

5 140

5 214

3 654

3 728

1 026

1 х 300/25

20,44

8,5

2,8

53,5

5 848

5 926

3 991

4 069

1 070

1 х 400/35

23,21

8,5

2,9

57,4

7 155

7 244

4 679

4 768

1 148

1 х 500/35

26,10

8,5

2,9

60,3

8 279

8 373

5 184

5 278

1 206

1 х 630/35

29,44

8,5

3,1

64,0

9 772

9 876

5 872

5 977

1 280

1 х 800/35

33,80

8,5

3,1

68,8

11 713

11 830

6 761

6 878

1 376



Длительно допустимые токовые нагрузки для небронированных кабелей

Число и сечение жил, n х мм2

Медные жилы

ток нагрузки, А, при прокладке

сопротивление проводника при переменном токе 50 Гц 90 С, Ом/км

активное сопротивление при 20 С, Ом/км

в земле

в воздухе

располож. в плоскости

располож. треугол.

располож. в плоскости

располож. треугол.

1 х 16

109

106

138

116

1,4800

1,1600

1 х 25

140

136

181

153

0,9360

0,7340

1 х 35

167

162

221

186

0,6750

0,5290

1 х 50

198

192

266

224

0,4990

0,3910

1 х 70

242

234

334

280

0,3450

0,2700

1 х 95

289

280

409

343

0,2490

0,1950

1 х 120

329

319

474

398

0,1970

0,1540

1 х 150

369

357

540

454

0,1620

0,1260

1 х 185

417

403

621

522

0,1290

0,1000

1 х 240

484

467

736

619

0,0995

0,0762

1 х 300

545

526

843

712

0,0805

0,0607

1 х 400

618

597

977

825

0,0645

0,0475

1 х 500

689

654

1 120

950

0,0521

0,0369

1 х 630

768

735

1 280

1 095

0,0429

0,0286

1 х 800

686

831

1 470

1 267

0,0293

0,0176

3 х 16

-

98

-

104

1,4800

1,1600

3 х 25

-

125

-

135

0,9360

0,7340

3 х 35

-

150

-

164

0,6750

0,5290

3 х 50

-

176

-

195

0,4990

0,3910

3 х 70

-

216

-

243

0,3450

0,2700

3 х 95

-

258

-

296

0,2500

0,1950

3 х 120

-

292

-

339

0,1980

0,1540

3 х 150

-

328

-

385

0,1620

0,1260

3 х 185

-

371

-

441

0,1300

0,1000

3 х 240

-

429

-

519

0,1000

0,0762

3 х 300

-

482

-

590

0,0815

0,0607



Длительно допустимые токовые нагрузки для бронированных кабелей

Число и сечение жил, n х мм2

Медные жилы

ток нагрузки, А, при прокладке

сопротивление проводника при переменном токе 50 Гц 90 С, Ом/км

активное сопротивление при 20 С, Ом/км

в земле
расположенные треугольником

в воздухе расположенные треугольником

3 х 16

98

104

1,4800

1,1600

3 х 25

125

136

0,9360

0,7340

3 х 35

150

164

0,6750

0,5290

3 х 50

177

197

0,4990

0,3910

3 х 70

216

244

0,3450

0,2700

3 х 95

257

296

0,2500

0,1950

3 х 120

292

339

0,1980

0,1540

3 х 150

327

385

0,1620

0,1260

3 х 185

368

439

0,1300

0,1000

3 х 240

424

513

0,1000

0,0762

3 х 300

475

583

0,0815

0,0607



Длительно допустимые токовые нагрузки для небронированных кабелей

Число и сечение жил, n х мм2

Алюминиевые жилы

ток нагрузки, А, при прокладке

сопротивление проводника при переменном токе 50 Гц 90 С, Ом/км

активное сопротивление при 20 С, Ом/км

в земле

в воздухе

располож. в плоскости

располож. треугол.

располож. в плоскости

располож. треугол.

1 х 16

84

82

107

90

2,4400

1,9100

1 х 25

109

105

141

119

1,5300

1,2000

1 х 35

130

126

171

144

1,1070

0,8680

1 х 50

153

149

207

174

0,8180

0,6410

1 х 70

188

182

259

218

0,5660

0,4430

1 х 95

224

217

317

266

0,4100

0,3200

1 х 120

256

247

368

309

0,3240

0,2530

1 х 150

287

277

419

352

0,2650

0,2060

1 х 185

325

314

484

406

0,2110

0,1640

1 х 240

377

364

575

483

0,1630

0,1250

1 х 300

426

411

659

556

0,1330

0,1000

1 х 400

487

471

770

651

0,1056

0,0778

1 х 500

544

516

884

750

0,0854

0,0605

1 х 630

606

580

1 011

865

0,0699

0,0469

1 х 800

686

656

1 170

1 004

0,0611

0,0367

3 х 16

-

76

-

80

2,4400

1,9100

3 х 25

-

97

-

105

1,5300

1,2000

3 х 35

-

116

-

127

1,1070

0,8680

3 х 50

-

137

-

151

0,8180

0,6410

3 х 70

-

167

-

189

0,5660

0,4430

3 х 95

-

200

-

229

0,4100

0,3200

3 х 120

-

227

-

263

0,3240

0,2530

3 х 150

-

255

-

299

0,2650

0,2060

3 х 185

-

289

-

343

0,2110

0,1640

3 х 240

-

335

-

406

0,1630

0,1250

3 х 300

-

378

-

462

0,1330

0,1000



Длительно допустимые токовые нагрузки для бронированных кабелей

Число и сечение жил, n х мм2

Алюминиевые жилы

ток нагрузки, А, при прокладке

сопротивление проводника при переменном токе 50 Гц 90 С, Ом/км

активное сопротивление при 20 С, Ом/км

в земле
расположенные
треугольником

в воздухе
расположенные
треугольником

3 х 16

76

81

2,4400

1,910

3 х 25

97

105

1,5300

1,200

3 х 35

116

127

1,1070

0,868

3 х 50

137

153

0,8180

0,641

3 х 70

168

190

0,5660

0,443

3 х 95

200

230

0,4100

0,320

3 х 120

227

264

0,3240

0,253

3 х 150

254

300

0,2650

0,206

3 х 185

288

343

0,2110

0,164

3 х 240

332

402

0,1630

0,125

3 х 300

374

459

0,1330

0,100

Поправочные коэффициенты для токовых нагрузок при различной температуре окружающей среды

Условия прокладки

Температура, °C

 -5

0

+5

+10

+15

+20

+25

+30

+35

+40

+45

+50

Земля

1,16

1,13

1,1

1,06

1,03

1,0

0,97

0,93

0,89

0,86

0,82

0,77

Воздух

1,24

1,21

1,18

1,14

1,11

1,07

1,04

1,0

0,96

0,92

0,88

0,83

При расчетных температурах окружающей среды, отличающихся от +20 °C при прокладке кабеля в земле и от +30 °С — в воздухе, для определения токовых нагрузок следует применять поправочные коэффициенты.



Поправочные коэффициенты для токовых нагрузок при различной глубине прокладки

Глубина прокладки, м

Одножильные кабели сечением жилы

Трехжильные кабели

до 185 мм2 включительно

от 185 мм2

0,5

1,04

1,06

1,04

0,6

1,02

1,04

1,03

1

0,98

0,97

0,98

1,25

0,96

0,95

0,96

1,5

0,95

0,93

0,95

1,75

0,94

0,91

0,94

2

0,93

0,90

0,93

2,5

0,91

0,88

0,91

3

0,90

0,86

0,90

При различной глубине прокладки кабелей, проложенных непосредственно в грунте, отличающейся от 0,8 м при напряжении 3–10 кВ и 1,0 м при 15–35 кВ, к номинальным токовым нагрузкам следует применять поправочные коэффициенты.



Гарантийный срок — 5 лет.

Срок службы — 30 лет.

Пример условного обозначения: «Кабель РкБВнг 3х95/16-35 ТУ 3500-017-52221526-2009».

Строительная длина кабелей согласовывается с заказчиком.

Купить РпКаВнг в регионе Ярославль.

Новости и акции компании
Открыть все новости и акции
Информация о компании
О компании Каталог продукции Производители Новости и акции Полезное Контакты
Каталог продукции
Аккумуляторные батареиКабельная арматураКабельная продукцияКабельные барабаныКомпрессорное оборудованиеНасосы и насосные установкиПромышленное оборудование и инструментЭлектродвигателиЭлектрооборудование
Запросить обратный звонок
Написать нам сообщение
© 2000-2024 Все права на разработку принадлежат компании Глобал Энерго Групп. Копирование допускается только с разрешения правообладателей сайта. Политика конфиденциальности. Наш интернет ресурс носит исключительно информационный характер и не является публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ. Для получения точной информации о наличии и стоимости услуг, пожалуйста, обращайтесь к консультантам и менеджерам нашей компании. Яндекс.Метрика
Москва: +7 (495)
6696898
Санкт-Петербург: +7 (812)
3097686
Ярославль: +7 (4852)
644647
Яндекс.Метрика
