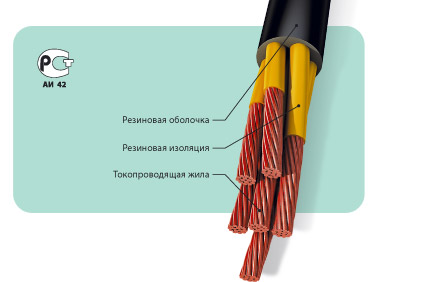

РПШ | провода для радио- и электроустановок с резиновой изоляцией

РПШ

Производитель — Российский производитель

Оценка (средняя 4)

ТУ 16.К18.001-89 Назначение Провода предназначены для присоединения установок в электрических сетях на номинальное переменное напряжение 380, 660 и 3 000 В частотой до 400 Гц, а также для монтажа радиоаппаратуры. Провода могут применяться на напряжение...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — РПШ

ТУ 16.К18.001-89

Назначение

Провода предназначены для присоединения установок в электрических сетях на номинальное переменное напряжение 380, 660 и 3 000 В частотой до 400 Гц, а также для монтажа радиоаппаратуры.

Провода могут применяться на напряжение 700, 1 000 и 6 000 В постоянного тока.

Рабочий температурный диапазон для проводов РПШ, РПШЭ от - 40 до +60 °С и относительной влажности воздуха до 98 % при температуре +35 ± 3 °С, для проводов РПШМ, РПШЭМ — от -50 до +60 °С.

Допустимый диаметр изгиба кратен 10 наружным диаметрам провода. Монтаж проводов без предварительного нагрева должен производиться при температуре не ниже -15 °С.

Длительно допустимая температура на токопроводящих жилах провода не должна превышать +65 °С.

Провода могут быть выполнены в холодостойкой оболочке (РПШМ, РПШЭМ) и в тропическом исполнении (РПШ-Т, РПШЭ-Т).

В проводах марки РПШЭ экран может быть выполнен в виде оплетки из стальных оцинкованных или медных луженых проволок.

Сортамент

Число жил	Номинальное напряжение, В
	380	660
	номинальное сечение, мм²
2-8; 10; 12; 14	0,5-2,5	0,75-2,5
2 и 3	4,0 и 6,0	4,0-10,0

Расчетный номинальный наружный диаметр и масса 1 км провода РПШ, РПШМ

Число жил	Номинальное сечение токопроводящих жил, мм²
	0,5		0,75		1,0		1,5		2,5		4,0		6,0		10
	наружный диаметр, мм	масса, кг	наружный диаметр, мм	масса, кг	наружный диаметр, мм	масса, кг	наружный диаметр, мм	масса, кг	наружный диаметр, мм	масса, кг	наружный диаметр, мм	масса, кг	наружный диаметр, мм	масса, кг	наружный диаметр, мм	масса, кг
номинальное напряжение 380 В
2	6,9	58,3	8,1	84,2	8,4	93	9,0	112	9,7	138	11,0	192	12,1	249	-	-
3	7,2	68,1	8,5	100	8,8	111	9,5	137	10,2	170	11,6	241	13,8	345	-	-
4	7,8	80,7	9,2	120	9,6	134	10,3	166	11,2	209	-	-	-	-	-	-
5	8,4	102	10,0	149	10,4	166	11,2	205	12,2	257	-	-	-	-	-	-
6	9,0	119	10,9	174	11,3	195	12,2	245	14,3	340	-	-	-	-	-	-
7	9,0	118	10,9	180	11,3	203	12,2	255	14,3	353	-	-	-	-	-	-
8	9,7	134	11,7	203	12,2	229	14,2	316	15,3	398	-	-	-	-	-	-
10	11,2	170	14,6	290	15,2	325	16,4	404	17,8	510	-	-	-	-	-	-
12	11,5	188	15,0	321	15,6	361	16,9	452	18,3	574	-	-	-	-	-	-
14	12,0	210	15,7	358	16,4	405	17,7	508	19,3	647	-	-	-	-	-	-
номинальное напряжение 660 В
2			8,9	100	9,2	109	9,8	130	10,5	157	11,8	213	13,9	300	16,5	444
3			9,4	119	9,7	131	10,3	158	11,1	193	13,4	293	14,6	375	17,4	563
4			10,2	143	10,6	158	11,3	192	12,1	236	-	-	-	-	-	-
5			11,1	176	11,5	194	12,3	235	14,3	321	-	-	-	-	-	-
6			12,1	205	12,5	232	14,4	308	15,5	397	-	-	-	-	-	-
7			12,1	215	12,5	239	14,4	322	15,5	398	-	-	-	-	-	-
8			14,0	270	14,5	299	15,5	363	16,6	448	-	-	-	-	-	-
10			16,2	345	16,8	383	18,0	466	19,4	577	-	-	-	-	-	-
12			16,7	382	17,3	425	18,5	521	20,0	649	-	-	-	-	-	-
14			17,5	427	18,2	476	19,5	586	21,0	732	-	-	-	-	-	-

Строительная длина — не менее 50 м.

Срок службы — не менее 8 лет со дня изготовления.

Пример условного обозначения: «Провод РПШ 7х1,5—660 ТУ 16.К18.001-89».
