Низковольтный

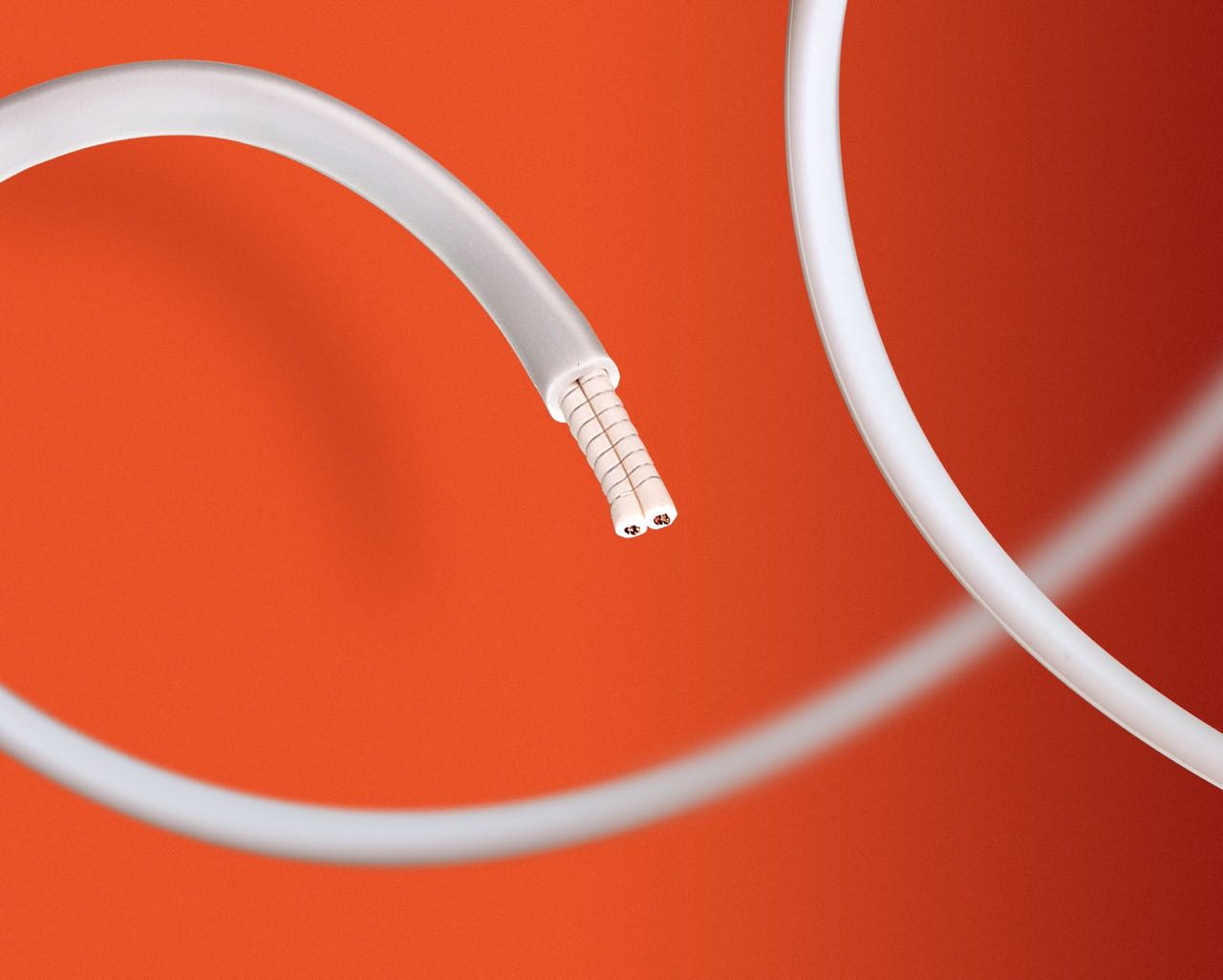

Нагревательный кабель - постоянной мощности параллельного сопротивления

- серии - Ф (с изоляцией из фторопласта 3750В на пробой, обеспечивающий 2 класс защиты). Выделение тепла происходит в спиральном нагревательном элементе, который через равные промежутки соединяется с токопроводящими жилами. За счет этого формируются параллельно-подсоединенные греющие секции. Кабель запитывается с одной стороны и применяется в виде отрезков с длиной, кратной длине секции.
Долговечный. За счет использования силиконового полимера как изолятора кабель пригоден для эксплуатации при экстремальных температурах окружающей среды, а также устойчив к агрессивным средам – кислотам и маслам. Температурные границы эксплуатации кабеля от -55°C до +150°C, кратковременно до +180°C.
Ремонтопригодный. При повреждении кабеля в процессе эксплуатации не будет работать только поврежденная секция. Поврежденную секцию можно также подключить к питанию после оконцевания и герметизации.
Можно отрезать. Возможно отрезать от бухты требующееся на объекте количество секций кабеля.
Высокопрочный. Кабель имеет свойство гнуться под различными углами с радиусом изгиба в 1мм, поэтому он подходит для обогрева конструкций с конфигурацией любой сложности.
Рассчитан на высокие температуры. Температура нагрева кабеля может достигать +180°C.
Удобный. Кабель может быть изготовлен под заказ требуемой длины греющей и холодной части. Транспортировка и хранение бухт с кабелем не занимают много полезной площади и обладают легким весом: бухта на 50 метров – 3 килограмма, на 100 метров – 6 килограмм. Кабель намотан на катушку. Размеры кабеля 4,5х6,5мм.

Характеристики

Технические характеристики
Кабель имеет свойство гнуться под различными углами с радиусом изгиба в 1мм, поэтому он подходит для обогрева конструкций с конфигурацией любой сложности.
За счет использования силиконового полимера как изолятора кабель пригоден для эксплуатации в мороз и в жару, а также устойчив к агрессивным средам – кислотам и маслам. Температурные границы эксплуатации кабеля -60…+200°C.
Кабель способен выдерживать высокие температуры.
Теперь нет необходимости приобретать отдельные отрезки кабеля – возьмите бухту и отрежьте требующийся отрезок, кратный одному метру.

По своей структуре нагревательный кабель постоянной мощности параллельного сопротивления. Выделение тепла происходит в спиральном нагревательном элементе, который через равные промежутки соединяется с токоведущими жилами. За счет этого формируются параллельно подсоединенные секции, выделяющие тепло. Кабель запитывается с одной стороны и применяется в виде отрезков с длиной, кратной длине метровой секции.

Варианты исполнения:
10 Вт/м, 20 Вт/м, 30 Вт/м, 40 Вт/м, 60 Вт/м, 70 Вт/м.
Электропитание стандартное: от 12 В до 380 В.
Обращаем внимание, что при использовании кабеля на изделиях из металлопластика и пластика его температура в заизолированном состоянии, без использования охлаждения, составляет +80…+170°C, поэтому имеется риск оплавления. За счет силиконовой оболочки кабель продолжительное время можно эксплуатировать в условиях низких или высоких температур (диапазон температур -60…+200°C), в средах повышенной агрессивности. Срок хранения – не ограничен.

Внимание!

Для обеспечения долговечной работы нагревательного элемента рекомендуется использовать терморегулятор.

Область применения
Обогрев дорог, пандусов, ступеней
Вы сможете недопустить образование зимой наледи, используя греющий кабель над изоляционным слоем в стяжке у дверей зданий, возле пандусов, лестниц и ступеней, на тротуарах, дорогах, на территории аэропортов и пр.
Для борьбы с возникновением наледи используется система антиобледенения и снеготаяния. Она позволяет поддерживать зимой любую территорию в надлежащем виде, снизить затраты на уборку льда и снежных масс, а также обеспечивает высокую степень безопасности. Подобные системы широко используются для спорт. сооружений (беговые треки, футбольные поля) и позволяют увеличить продолжительность спортивных сезонов.


Обогрев теплиц
Система для обогрева земли и корневой системы растений помогает обеспечить высокую раннюю урожайность, обезопасить растения от замерзания в холодные периоды. По сравнению с другими разновидностями система обогрева теплиц имеет следующие достоинства:
Гарантирует распределение теплого воздуха равномерно;
Обеспечивает необходимый растениям режим температуры на каждом из этапов их развития.

Электрообогрев трубопроводов, емкостей, резервуаров и т.п.
Вы имеете возможность обеспечивать постоянную подачу воды в любое помещение и обезопаситься от риска замерзания труб в морозные периоды. С повышением качества материалов для теплоизоляции прокладка трубопровода осуществляется по самым холодным участкам. Чтобы избежать промерзания труб, важно не только выполнить теплоизоляцию трубопровода, требуется компенсировать потери тепла. Вы можете значительно сократить расход горячей воды, даже если точка потребления располагается на значительном удалении от нагревательного бойлера. Возможно существенно сэкономить, если не ждать, пока не протечет холодная вода из открытого крана горячей воды – для этой цели необходимо проложить кабель под изоляционным слоем всего трубопровода.
Подогрев (как внутренний, так и внешний) труб, поддонов и коллекторов гарантирует свободный водосток.
Гарантия правильного функционирования систем трубопроводов – это предотвращение замерзания находящихся в них жидкостей.
Вы можете остановить процесс формирования ледяных масс, и обеспечить полноценное испарение, выполнив прокладку греющего кабеля в дренажных трубах или днище бака.
Для быстрого срабатывания систем тушения пожаров электрообогрев обеспечивает подачу воды к пожарным гидрантам или аварийным душам.
Рекомендуем на пластиковых трубах применять – 10, 20 Вт/м.


Подогрев канализации и подогрев водопровода

Если канализационные и сливные трубы уже смонтированы, помещенный внутрь кабель гарантирует защиту от промерзания.

Монтаж нагревательных кабелей
Общие положения
Перед монтажом необходимо провести проверку каждого метрового участка греющего нагрева путем подключения к электропитанию, и только после этого начинать работы по установке.
Важнейшим правилом является отсутствие пересечения кабеля. Полностью проклеить кабель лентой из алюминия не обязательно, но рекомендовано по нижеследующим причинам:

Чтобы кабель не запутывался в теплоизоляционном покрытии;

Будет обеспечена повышенная отдача тепла.

Алюминиевая лента, кроме того, обеспечит защиту от ожогов, поэтому должна использоваться на фланцах, клапанах и точках разбора.
В местах, где не допускается использовать крепежные элементы, для монтажа кабеля применяют именно ленту из алюминия.
Трубы небольшого диаметра рекомендовано монтировать методом линейной прокладки.

Способы монтажа:

Линейная прокладка кабеля

Намотка по спирали

Прокладка кабеля по трубному оборудованию

Клапана большого диаметра

Клапана маленького диаметра и хомуты

Приваренные столбы

Прокладка кабеля по врезке ответвления

Проверка после завершения монтажа
Нагревательные кабели и температурные датчики в случае их установки контактируют с трубопроводом.
Между греющим кабелем и трубопроводом не должны присутствовать полости с воздухом.
Нагревательный кабель должен быть надежно закреплен на трубопроводе, не должно быть свисающих петель кабеля.
Убедитесь в отсутствии зажатия кабеля соединительными коробами, опорами трубопроводов  и пр.
Убедитесь в отсутствии самопересечений и пересечений кабелей.

Теплоизоляция
Важно, чтобы теплоизоляция имела температурный диапазон, идентичный этому показателю у греющего кабеля.
Не допускайте окружения нагревательного кабеля теплоизоляцией полностью, со всех сторон.
Выбирайте теплоизоляцию, соответствующую вашим особенностям эксплуатации и внешним условиям. Учитывайте, что без использования охлаждения температура в заизолированном пространстве может доходить до +200°C.

Терморегулятор
В процессе установки нагревательного кабеля в системах обогрева и поддерживания температуры рекомендованы терморегуляторы ТР-01.х или ТР-4.х. При применении в системе терморегулятора следует понимать, что он будет включаться по мере надобности. Присутствие терморегулятора продлит срок эксплуатации нагревательного элемента, защитит его от перегрева и позволит экономить на потреблении электроэнергии.

При монтаже датчика необходимо учитывать теплопроводность материала, в случае низкой теплопроводности датчик может напрямую крепиться непосредственно на поверхности труб, при достаточных показателях теплопроводности терморегулятор возможно установить и на металлические трубы.

Правила безопасности
Использование системы с нарушением правил безопасности категорически запрещено.
Осторожно!

Никогда не выполняйте монтаж при повреждении нагревательного элемента.
Никогда не прикасайтесь к нагревательному элементу в процессе подачи на него питания.
Производить любые модификации нагревательных устройств запрещается.
Внешнюю сторону подогреваемой поверхности необходимо очистить и протереть.
Убедитесь в отсутствии выступающих частей с острыми краями (из металла, швов сварки и пр.), способных привести к повреждению нагревательного элемента .
Необходимо, чтобы нагревательный элемент полностью соприкасался с подогреваемой поверхностью. Самопересечение у нагревательного элемента, недопустимо ни при каких обстоятельствах.
Как нагреваемый элемент, так и подогреваемая деталь закрываются слоем теплоизоляции необходимой толщины.
На поверхность теплоизоляции необходимо нанести предохраняющую от повреждения наклейку.
Включение можно производить только после окончательного завершения работ по монтажу.
Выполните подключение к электропитанию нужного напряжения, защищенному соответствующим образом.
Нагревательная система обязательно должна включать элементы электрозащиты в соответствии с используемыми стандартами (предохранители и пр.)
Обратите внимание!
При эксплуатации нагревательного кабеля обязательно подключение терморегулирующих устройств.

Правило разрезания
Нагревательный кабель можно резать кратно 1м.

ВАЖНО! Отрезать кабель следует до или после контакта соединения проводников!

При отрезании кабеля токоведущие жилы оголяются!
Необходимо изолировать концы токоведущих жил термоусадочной трубкой для избегания пробоев.

Проверка целостности цепи и сопротивления изоляции
1. Используйте мультиметр для поверки.
2. Возможно использование мегомметра для определения сопротивления изоляции между землей и жилами с током. Минимальный показатель сопротивления, независимо от длины кабеля, должен быть 10 мега Ом.

Конструкция кабеля 5 метров

Монтажный вывод и концевая заделка на кабелях любой длины одинаковые.
Следует понимать, что конструкция кабеля любой длины (10 м, 20м, … 50м, … 100 м) будет отличаться от пятиметрового только количеством нагревательных секций (длина каждой секции один метр).

При этом за счет независимого функционирования каждой отдельной секции при повреждении одной из них оставшиеся будут исправно выполнять свою задачу. Поврежденную метровую секцию разрезают, оконцовывают, и получается два отдельных кабеля.

Правила использования кабеля в бухтах по 50 м и 100 м.

Отрезать кабель необходимой длины следует отступив требуемую длину токопроводящих соединительных проводов от места соединения с токоведущими жилами ближайшей греющей секции (технологический прогиб в оболочке можно определить только на ощупь).

Разделка горячего (несоединительного) конца:

Шаг 1.
Сдвинуть силиконовую изоляцию.

Шаг 2.
Удалить изоляционную фторопластовую ленту.

Шаг 3.
Удалить нагревательную проволоку до паяного соединения и отрезать
5 мм, от одного из несущих токоведущих проводов.

Шаг 4.
Сдвинуть силиконовую изоляцию обратно – на 2 см от конца ка-
беля и залить силиконовый быстросохнущим герметиком (например
ПЕНТЭЛАСТ 1105).

Во избежание вытекания герметика можно зажать конец силиконовой
трубки термоусадочной трубкой.

Разделка холодного соединительного конца:

Шаг 1.
Сдвинуть силиконовую изоляцию на расстояние 12–13 см.

Шаг 2.
Удалить фторопластовую изолирующую ленту и нагревательную проволоку.

Шаг 3.
Нанести на провода силиконовый быстросохнущий герметик.

Шаг 4.
Сдвинуть силиконовую изоляцию обратно таким образом, чтобы
скрыть проволоку.

Во избежание вытекания герметика можно зажать конец силиконовой трубки термоусадочной трубкой.

Шаг 5.
Отложить изделие на некоторое время для полной адгезии оболочки и силиконового быстросохнущего герметика, максимум 24 часа.
