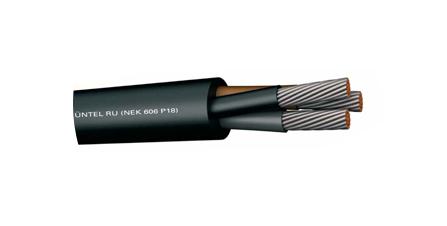

Кабели для нефтяных и газовых буровых платформ

Используется в качестве фиксированного соединительного кабеля для питания, управления и освещения.

ПРОВОДНИК: Электролитический, луженый и многожильный медный провод. IEC 60228 Class 2 (Class 5 optional)
ИЗОЛЯЦИЯ: Безгалогеновый EPR или безгалогенный HEPR.
ВНЕШНЯЯ ОБОЛОЧКА: SHF2, (SHF MUD опционально)

КОНСТРУКЦИЯ: NEK 606 P18, IEC 60092/353
ИСПЫТАНИЯ И МАТЕРИАЛ: IEC 60092 / 350-351-359

ОГНЕСТОЙКИЙ: IEC 60332/1, IEC 60332/3

КОЛИЧЕСТВО ГАЛОГЕНА категории A: IEC 60754/1 - 2

ПЛОТНОСТЬ ДЫМА: IEC 61034 / 1-2 (DIN EN 50268 / 1-2)

РАБОЧАЯ ТЕМПЕРАТУРА: -40 ° C / + 90 ° C

МИН. РАДИУС ИЗГИБА (ФИКСИРОВАННЫЙ): (диаметр кабеля) x7
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 0,6 / 1 кВ ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 3,5 кВ



Номинальное поперечное сечение (мм2)	Внешний диаметр кабеля (мм)	Приблизительный вес кабеля (кг / км)	Вес меди (кг / км)
1 × 1,5	5,7	50	15
1 × 2,5	6.1	60	24
1 × 4	6,7	80	39
1 × 6	7.2	100	58
1 × 10	8,3	150	96
1 × 16	9,3	220	154
1 × 25	11.2	340	240
1 × 35	12,5	440	336
1 × 50	14	580	480
1 × 70	16	780	672
1 × 95	18,3	1,050	912
1 × 120	20,3	1,340	1,152
1 × 150	22,4	1840	1,440
1 × 185	24,7	2,020	1,776
1 × 240	27,5	2,550	2 304
1 × 300	30,4	3160	2 880
2 × 1,5	9,5	130	29
2 × 2,5	10,4	170	48
2 × 4	11,6	220	77
2 × 6	12,7	280	116
2 × 10	14,8	410	192
2 × 16	16,9	570	308
2 × 25	20,8	900	480
2 × 35	23,2	1,160	672
2 × 50	26,3	1,560	960
3 × 1,5	10.1	160	44
3 × 2,5	11.1	200	72
3 × 4	12,4	270	116
3 × 6	13,6	350	173
3 × 10	15,8	520	288
3 × 16	18,1	730	461
3 × 25	22,3	1,160	720
3 × 35	24,9	1,510	1,008
3 × 50	28,3	2,020	1,440
3 × 70	32,6	2 730	2,016
3 × 95	37,5	3 660	2 736
3 × 120	41,8	4 680	3 456
3 × 150	46,3	5740	4320
3 × 185	51,4	7 100	5,328
3 × 240	57,5	8 970	6 912
4 × 1,5	11.1	190	58
4 × 2,5	12,3	260	96
4 × 4	13,7	340	154
4 × 6	15	440	231
4 × 10	17,5	660	384
4 × 16	20,1	930	615
4 × 25	24,8	1,490	960
4 × 35	27,7	1,940	1,344
4 × 50	31,4	2600	1,920
4 × 70	36,3	3,510	2,688
4 × 95	41,8	4 720	3648
4 × 120	46,7	6 050	4 608
4 × 150	51,6	7 410	5760
4 × 185	57,3	9 170	7,104
5 × 1,5	12,2	230	72
5 × 2,5	13,5	310	120
5 × 4	15.1	430	192
5 × 6	16,6	560	288
5 × 10	19,4	830	480
5 × 16	22,2	1,170	768
5 × 25	27,4	1870	1,200
5 × 35	30,7	2,440	1,680
5 × 50	34,9	3 260	2400
5 × 70	40,3	4 400	3 360
5 × 95	46,5	5 910	4,560
7 × 1,5	13,3	290	101
7 × 2,5	14,8	390	168
10 × 1,5	16,5	460	144
10 × 2,5	18,3	590	240
12 × 1,5	17,8	520	173
12 × 2,5	19,9	690	288
14 × 1,5	18,8	640	202
14 × 2,5	21	850	336
19 × 1,5	21,1	740	274
19 × 2,5	23,5	1,010	456
24 × 1,5	23,8	940	346
24 × 2,5	26,6	1,280	576
27 × 1,5	25,6	1,220	389
27 × 2,5	28,6	1,640	648
37 × 1,5	28,9	1,700	533
37 × 2,5	32,3	1,920	888
