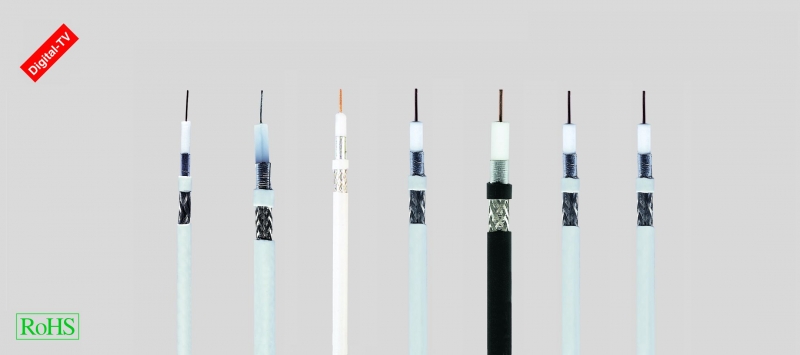

SAT-коаксильный кабель, для цифрового телевидения, коэф. экранирования >90дб / >95дб, для спутниковых систем связи, с двойным экраном
Производитель —
Оценка (средняя 5)
Применение
Innen
innen/außen
innen/außen
Innen
Erdkabel
Innen
innen/außen
Innen
Тип
0,7/2,9
0,7/4,5
0,8/3,5
1,1/5,0
1.6/7,0
1,1/5,0 FRNC
1,1/5,0 FRNC
1,6/7,0 FRNC
Артикул №
40015
40016
40085
40017
40018
40019
40021
40020
Структура
Ø внутреннего проводника мм...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — SAT-коаксильный кабель, для цифрового телевидения, коэф. экранирования >90дб / >95дб, для спутниковых систем связи, с двойным экраном
| Применение | Innen | innen/außen | innen/außen | Innen | Erdkabel | Innen | innen/außen | Innen |
| Тип | 0,7/2,9 | 0,7/4,5 | 0,8/3,5 | 1,1/5,0 | 1.6/7,0 | 1,1/5,0 FRNC | 1,1/5,0 FRNC | 1,6/7,0 FRNC |
| Артикул № | 40015 | 40016 | 40085 | 40017 | 40018 | 40019 | 40021 | 40020 |
| Структура | ||||||||
| Ø внутреннего проводника мм | 0,65 Cu, blank | 0,75 Cu, verzinnt | 0,8 Cu, blank | 1,13 Cu, blank | 1,63 Cu, blank | 1,13 Cu, blank | 1,13 Cu, blank | 1,63 Cu, blank |
| Ø изоляции, мм | 3 Polyethylen geschäumt | 4,5 Polyethylen geschäumt | 3,5 Polyethylen geschäumt | 4,8 Polyethylen geschäumt | 7,1 Polyethylen geschäumt | 4,8 Zell-PE geschäumt | 4,8 Zell-PE geschäumt | 7,1 Polyethylen geschäumt |
| Внешний проводник | ALPR-FG | ALPR-FG | ALPR-FG | ALPR-FG | ALPR-FG | ALPR-FG | ALPR-FG | ALPR-FG |
| - | - | - | - | - | - | - | - | |
| 1. Экран — ALPR | Folie | Folie | Folie | Folie | Folie | Folie | Folie | Folie |
| 2. Экран — Медная оплетка | Geflecht | Geflecht | Geflecht | Geflecht | Geflecht | Geflecht | Geflecht | Geflecht |
| Внешняя оболочка | PVC | PVC | PVC | PVC | PE | FRNC | FRNC | FRNC |
| Цвет оболочки | weiß | weiß | weiß | weiß | schwarz | weiß | schwarz | weiß |
| Внешний Ø пр. мм | 4,3 | 6,6 | 5,0 | 6,9 | 10,3 | 6,8 | 6,8 | 10,0 |
| Мин. радиус изгиба пр. мм | 43 | 35 | 50 | 45 | 60 | 48 | 48 | 60 |
| Вес пр. кг / км | 20 | 40 | 32 | 47 | 110 | 47 | 47 | 110 |
| Электрические параметры | ||||||||
| Волновое сопротивление (Ом) | 75 ± 3 | 75 ± 3 | 75 ± 3 | 75 ± 2 | 75 ± 2 | 75 ± 2 | 75 ± 2 | 75 ± 2 |
| Емкость pF/m | 55 | 67 | 53 | 55 | 55 | 53 | 55 | 53 |
| Коэффициент укорочения v/c | 0,8 | 0,66 | 0,8 | 0,8 | 0,85 | 0,85 | 0,8 | 0,85 |
| Затухание при 20°C (dB/100m) | ||||||||
| 100 MHz | 8,1 | 7,1 | 6,3 | 4,9 | 3 | 4,7 | 4,9 | 3,8 |
| 200 MHz | 13,3 | 10,4 | 11,5 | 7,7 | 6,1 | 7 | 7,2 | 5,5 |
| 450 MHz | 20,9 | 16,8 | 17,1 | 11,6 | 9 | 11,5 | 11,6 | 8,6 |
| 800 MHz | - | 25 | - | - | - | 17 | - | 12,1 |
| 1000 MHz | 31,5 | 27,4 | 26,5 | 18,9 | 14,3 | 18,1 | 18,9 | 13,2 |
| 1750 MHz | 42,2 | 37,4 | 36,4 | 26,6 | 20,1 | 25 | 26,6 | 17,5 |
| 2050 MHz | 45,8 | 40,5 | 39,7 | 28,2 | 22,5 | 27,3 | 28,2 | 19 |
| 2250 MHz | 49,9 | 44,3 | 43,1 | 29,5 | 24 | 28 | 29,5 | 19,9 |
| 2400 MHz | 55,5 | 45 | - | 31,9 | - | 29,3 | 31,9 | 22,5 |
| Мин. обратные потери (дБ) между | ||||||||
| 30 и 300 MHz | 20 | 20 | 35 | 25 | 40 | 25 | 40 | 25 |
| 300 и 600 MHz | 18 | 18 | 35 | 18 | 35 | 18 | 40 | 18 |
| 600 и 960 MHz | 16 | 18 | 30 | 17 | 35 | 17 | 35 | 17 |
| 960 и 1750 MHz | - | - | 30 | 15 | 30 | 15 | 30 | 15 |
| Сопротивление постоянного тока при 20°C | ||||||||
| Внутренний проводник макс. Ohm/km | 52 | 110 | 36 | 18 | 9 | 18 | 18 | 9 |
| Внешний проводник макс. Ohm/km | 29 | 22 | 28 | 14 | 21 | 14 | 14 | 21 |
| Макс. рабочее напряжение (V) | - | - | - | - | - | - | - | - |
| Степень экранирования (dB) | ||||||||
| 50 и 100 MHz ≥ | 95 | 90 | 90 | 95 | 90 | 90 | 95 | 90 |
| 100 и 500 MHz ≥ | 95 | 90 | 90 | 95 | 90 | 90 | 95 | 90 |
| 500 и 1000 MHz ≥ | 95 | 90 | 90 | 95 | 90 | 90 | 95 | 90 |
| 1000 и 2050 MHz ≥ | 95 | 90 | 90 | 95 | 90 | 90 | 95 | 90 |
| Вес меди кг/км | 8,0 | 9,0 | 9,0 | 15,0 | 32,0 | 15,0 | 15,0 | 15,0 |
