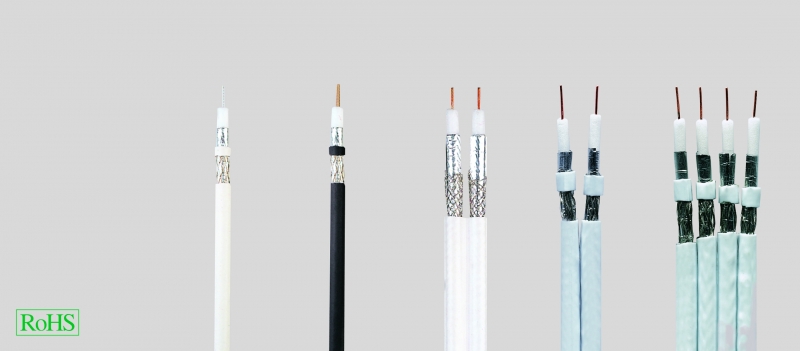

SAT-коаксильный кабель до 250МГц, для спутниковых устройств, с двойным экраном
Производитель —
Оценка (средняя 5)
Указания
Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, повреждающих лакокрасочные покрытия
AL =алюминий, ALPR = полиэфирная плёнка с двусторонним алюминиевым покрытием
Кабель BK= широкополосный...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — SAT-коаксильный кабель до 250МГц, для спутниковых устройств, с двойным экраном
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, повреждающих лакокрасочные покрытия
-
AL=алюминий, ALPR= полиэфирная плёнка с двусторонним алюминиевым покрытиемКабель BK= широкополосный кабель связи, Cu= медь, CuR= сварная медная труба, CuW= сталь+медь, F= плёнка,G= оплётка, PE= полиэтилен, PEH= пенополиэтилен, PVC= поливинилхлорид, vz= лужёный
| Тип | 1,1/5,0 ALG | 1,65/7,2 ALG | SAT-MINI 1 | DUO 2x0,7/2,9 | QUADRO 4x0,7/2,9 |
| Артикул № | 40150 | 40151 | 40159 | 40168 | 40169 |
| Структура | |||||
| Ø внутреннего проводника мм | 1,1 Cu, verzinnt | 1,6 Cu, blank | 0,8 Cu, blank | 0,65 Cu, blank | 0,65 Cu, blank |
| Ø изоляции, мм | 5 Zell-PE | 7,2 Zell-PE | 3,5 Zell-PE | 3 Zell-PE | 3 Zell-PE |
| Цвета жил | - | - | - | - | - |
| Внешний проводник | Polyesterfolie beidseitig m. Aluminium beschichtet | Polyesterfolie beidseitig m. Aluminium beschichtet | Polyesterfolie beidseitig m. Aluminium beschichtet | Polyesterfolie beidseitig m. Aluminium beschichtet | Polyesterfolie beidseitig m. Aluminium beschichtet |
| Geflecht | Geflecht | Geflecht | Geflecht | Geflecht | |
| - | - | - | - | - | |
| Внешняя оболочка | PVC | PE | PVC | PVC | PVC |
| Цвет оболочки | weiß | schwarz | weiß | weiß | weiß |
| Внешний Ø пр. мм | 6,8 | 10,1 | 5,4 x 10,8 | 8,6 x 4,3 | 20,0 x 4,3 |
| Мин. радиус изгиба пр. мм | 40 | 60 | 40 | 35 | 80 |
| Вес пр. кг / км | 49 | 81 | 62 | 40 | 82 |
| Электрические параметры | |||||
| Волновое сопротивление (Ом) | 75 ± 3 | 75 ± 3 | 75 ± 3 | 75 ± 3 | 75 ± 3 |
| Емкость pF/m | 55 | 55 | 55 | 55 | 55 |
| Коэффициент укорочения v/c | 0,82 | 0,82 | 0,82 | 0,8 | 0,8 |
| Затухание при 20°C (dB/100m) | |||||
| 100 MHz | 5 | 3,7 | 8 | 8,9 | 8,9 |
| 200 MHz | 7,3 | 5,1 | 11,5 | 13,5 | 13,5 |
| 500 MHz | 13 | 9 | 18,5 | 22 | 22 |
| 800 MHz | 17,2 | 11,8 | 23,5 | 28 | 28 |
| 950 MHz | 19,5 | 13,6 | 25,5 | 31,5 | 31,5 |
| 1350 MHz | 23,5 | 16,8 | 31 | 37 | 37 |
| 1750 MHz | 27,6 | 19,7 | 35,5 | 42,3 | 42,3 |
| 2050 MHz | 30 | 22 | 39,5 | 45,9 | 45,9 |
| 2150 MHz | 31 | 22,5 | 43 | 50,4 | 50,4 |
| Мин. обратные потери (дБ) между | |||||
| 30 и 300 MHz | 28 | 31 | 27 | 20 | 20 |
| 300 и 600 MHz | 28 | 30 | 25 | 17 | 18 |
| 600 и 960 MHz | 26 | 30 | 20 | 17 | 15 |
| 960 и 2050 MHz | 24 | 28 | 20 | - | - |
| Сопротивление постоянного тока при 20°C | |||||
| Внутренний проводник макс. Ohm/km | 18 | 9 | 36 | 110 | 52 |
| Внешний проводник макс. Ohm/km | 20 | 12 | 28 | 22 | 26 |
| Макс. рабочее напряжение (V) | - | - | - | - | - |
| Степень экранирования (dB) | |||||
| 50 и 100 MHz ≥ | 75 | 80 | 78 | 75 | 75 |
| 100 и 500 MHz ≥ | 75 | 85 | 78 | 75 | 75 |
| 500 и 1000 MHz ≥ | 75 | 85 | 75 | 75 | 75 |
| 1000 и 2050 MHz ≥ | 75 | 78 | 75 | 75 | 75 |
| Утверж. почтовое отделение | G670010A | G622016B | - | - | - |
| Вес меди кг/км | 10,0 | 35,0 | 30,0 | 16,0 | 32,0 |
Купить SAT-коаксильный кабель до 250МГц, для спутниковых устройств, с двойным экраном в регионе Ярославль.
