СБ
Производитель —
Оценка (средняя 4)
Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение 1; 6; 10 кВ
Конструкция
Жила — медная многопроволочная или однопроволочная...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — СБ
Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение 1; 6; 10 кВ

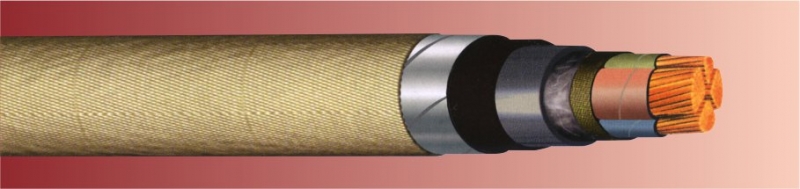

Конструкция
- Жила — медная многопроволочная или однопроволочная секторной или круглой формы
- Изоляция — бумага, пропитанная вязким составом
- Поясная изоляция — бумага, пропитанная вязким составом
- Экран — лента электропроводящей бумаги
- Оболочка — выпрессованная свинцовая оболочка
- Защитный покров — подушка из крепированной бумаги, две стальные ленты и наружный покров из стеклопряжи
Технические данные
| Номинальное напряжение, кВ | 1, 6 или 10 |
| Диапазон температур эксплуатации, °С | -50 до +50 |
| Минимальная температура прокладки кабеля без предварительного подогрева, °С | Не ниже 0 °С |
| Допустимый радиус изгиба при монтаже диаметров кабеля, не менее | 15 |
| Срок службы кабеля, лет | 30 |
| Климатическое исполнение | У, УХЛ категории размещения 1, 5 по ГОСТ 15150-69 |
| Гарантийный срок эксплуатации, лет | 4,5 |
| Кабели соответствуют требованиям | ГОСТ 18410-73 |
Таблица размеров
| Число жил и сечение, м м²: | Номинальный наружный диаметр, мм | Расчетная масса, кг/км | ||||
|---|---|---|---|---|---|---|
| 1 кВ | 6kB | 10 кВ | 1 кВ | 6kB | 10 кВ | |
| 3х35 | 29,3 | 35,1 | 39,0 | 2470 | 3403 | 3948 |
| 3х50 | 31,5 | 37,3 | 41,2 | 3053 | 4010 | 4632 |
| 3х70 | 34,2 | 40,4 | 44,3 | 3833 | 4953 | 5565 |
| 3х95 | 37,6 | 43,7 | 47,5 | 4861 | 6025 | 6638 |
| 3х120 | 40,9 | 46,3 | 50,2 | 5853 | 7004 | 7677 |
| 3х150 | 44,3 | 49,8 | 53,8 | 6975 | 8225 | 9005 |
| 3х185 | 48,0 | 52,8 | 56,8 | 8371 | 9617 | 10446 |
| 3х240 | 52,4 | 56,4 | 60,3 | 10295 | 11419 | 12249 |
| 3х35+1х16 | 31,7 | - | - | 2843 | - | - |
| 3х50+1х25 | 34,0 | - | - | 3546 | - | - |
| 3х70+1х35 | 36,1 | - | - | 4353 | - | - |
| 3х95+1х50 | 40,4 | - | - | 5599 | - | - |
| 3х120+1х70 | 43,5 | - | - | 6733 | - | - |
| 3х150+1х70 | 46,9 | - | - | 6938 | - | - |
| 3х185+1х95 | 50,7 | - | - | 7965 | - | - |
| 4х35 | 32,5 | - | - | 3105 | - | - |
| 4х50 | 35,1 | - | - | 3873 | - | - |
| 4х70 | 38,9 | - | - | 4948 | - | - |
| 4х95 | 42,8 | - | - | 6212 | - | - |
| 4х120 | 46,7 | - | - | 7586 | - | - |
| 4х150 | 47,8 | - | - | 8687 | - | - |
| 4х185 | 50,8 | - | - | 10236 | - | - |
| 4х240 | 56,3 | - | - | 12945 | - | - |
