СБ2л
Производитель —
Оценка (средняя 4)
Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение 1; 6; 10 кВ
Конструкция
Жила — медная многопроволочная или однопроволочная...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — СБ2л
Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение 1; 6; 10 кВ

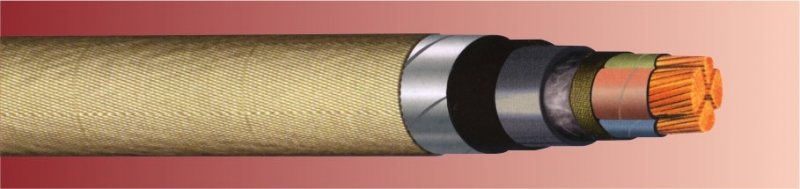

Конструкция
- Жила — медная многопроволочная или однопроволочная секторной или круглой формы
- Изоляция — бумага, пропитанная вязким составом
- Поясная изоляция — бумага, пропитанная вязким составом
- Экран — лента электропроводящей бумаги
- Оболочка — выпрессованная свинцовая оболочка
- Защитный покров — подушка из крепированной бумаги и пластмассовых лент, две стальные ленты и наружный покров из стеклопряжи
Технические данные
| Номинальное напряжение, кВ | 1, 6 или 10 |
| Диапазон температур эксплуатации, °С | -50 до +50 |
| Минимальная температура прокладки кабеля без предварительного подогрева, °С | Не ниже 0 °С |
| Допустимый радиус изгиба при монтаже диаметров кабеля, не менее | 15 |
| Срок службы кабеля, лет | 30 |
| Климатическое исполнение | У, УХЛ категории размещения 1, 5 по ГОСТ 15150-69 |
| Гарантийный срок эксплуатации, лет | 4,5 |
| Кабели соответствуют требованиям | ГОСТ 18410-73 |
Таблица размеров
| Число жил и сечение, м м²: | Номинальный наружный диаметр, мм | Расчетная масса, кг/км | ||||
|---|---|---|---|---|---|---|
| 1 кВ | 6kB | 10 кВ | 1 кВ | 6kB | 10 кВ | |
| 3х35 | 30,0 | 36,2 | 40,1 | 2682 | 3526 | 4082 |
| 3х50 | 32,2 | 38,4 | 42,2 | 3295 | 4205 | 4773 |
| 3х70 | 34,9 | 41,0 | 44,9 | 4103 | 5045 | 5666 |
| 3х95 | 38,3 | 44,3 | 48,1 | 5173 | 6125 | 6747 |
| 3х120 | 41,6 | 46,9 | 50,8 | 3207 | 7110 | 7792 |
| 3х150 | 45,2 | 50,4 | 54,4 | 7373 | 8339 | 9129 |
| 3х185 | 48,8 | 53,4 | 57,4 | 8889 | 9738 | 10577 |
| 3х240 | 53,2 | 57,2 | 61,1 | 10935 | 11845 | 12659 |
| 3х35+1х16 | 32,4 | - | - | 2935 | - | - |
| 3х50+1х25 | 34,7 | - | - | 3578 | - | - |
| 3х70+1х35 | 36,8 | - | - | 4322 | - | - |
| 3х95+1х50 | 41,1 | - | - | 5497 | - | - |
| 3х120+1х70 | 44,3 | - | - | 6540 | - | - |
| 3х150+1х70 | 47,7 | - | - | 7677 | - | - |
| 3х185+1х95 | 51,6 | - | - | 9235 | - | - |
| 4х35 | 33,2 | - | - | 3366 | - | - |
| 4х50 | 35,8 | - | - | 4167 | - | - |
| 4х70 | 39,7 | - | - | 5298 | - | - |
| 4х95 | 43,6 | - | - | 6669 | - | - |
| 4х120 | 47,4 | - | - | 8006 | - | - |
| 4х150 | 48,7 | - | - | 9140 | - | - |
| 4х185 | 51,6 | - | - | 10704 | - | - |
| 4х240 | 57,1 | - | - | 13363 | - | - |
