СБГ
Производитель —
Оценка (средняя 5)
Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение 1; 6; 10 кВ
Конструкция
Жила — медная многопроволочная или однопроволочная...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — СБГ
Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение 1; 6; 10 кВ

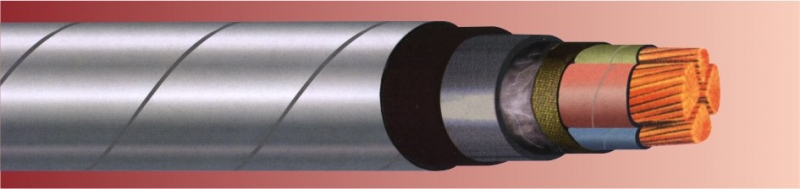

Конструкция
- Жила — медная многопроволочная или однопроволочная секторной или круглой формы
- Изоляция — бумага, пропитанная вязким составом
- Поясная изоляция — бумага, пропитанная вязким составом
- Экран — лента электропроводящей бумаги
- Оболочка — выпрессованная свинцовая оболочка
- Защитный покров — подушка из крепированной бумаги, две стальные ленты, без наружного покрова
Технические данные
| Номинальное напряжение, кВ | 1;6 или 10 |
| Диапазон температур эксплуатации, °С | -50 до +50 |
| Минимальная температура прокладки кабеля без предварительного подогрева, °С | Не ниже 0 °С |
| Допустимый радиус изгиба при монтаже диаметров кабеля, не менее | 15 |
| Срок службы кабеля, лет | 30 |
| Климатическое исполнение | У, УХЛ категории размещения 1, 5 по ГОСТ 15150-69 |
| Гарантийный срок эксплуатации, лет | 4,5 |
| Кабели соответствуют требованиям | ГОСТ 18410-73 |
Таблица размеров
| Число жил и сечение, м м²: | Номинальный наружный диаметр, мм | Расчетная масса, кг/км | ||||
|---|---|---|---|---|---|---|
| 1 kB | 6 кВ | 10 кВ | 1 kB | 6 кВ | 10 кВ | |
| 3х35 | 24,9 | 30,7 | 34,6 | 2386 | 31,84 | 3703 |
| 3х50 | 27,1 | 32,9 | 36,8 | 2962 | 3777 | 4374 |
| 3х70 | 29,8 | 36,0 | 39,9 | 3735 | 4700 | 5286 |
| 3х95 | 33,2 | 39,3 | 43,1 | 4753 | 5750 | 6338 |
| 3х120 | 36,5 | 41,9 | 45,8 | 5735 | 6713 | 7360 |
| 3х150 | 39,9 | 45,4 | 49,4 | 6847 | 7910 | 8665 |
| 3х185 | 43,6 | 48,4 | 52,4 | 8231 | 9282 | 10086 |
| 3х240 | 48,0 | 52,0 | 55,9 | 10142 | 11061 | 11865 |
| 3х35+1х16 | 27,3 | - | - | 2604 | - | - |
| 3х50+1х25 | 29,6 | - | - | 3217 | - | - |
| 3х70+1х35 | 31,7 | - | - | 3932 | - | - |
| 3х95+1х50 | 36,0 | - | - | 5033 | - | - |
| 3х120+1х70 | 39,1 | - | - | 5982 | - | - |
| 3х150+1х70 | 42,5 | - | - | 7204 | - | - |
| 3х185+1х95 | 46,3 | - | - | 8556 | - | - |
| 4х35 | 28,1 | - | - | 3012 | - | - |
| 4х50 | 30,7 | - | - | 3771 | - | - |
| 4х70 | 34,5 | - | - | 4835 | - | - |
| 4х95 | 38,4 | - | - | 6088 | - | - |
| 4х120 | 42,3 | - | - | 7451 | - | - |
| 4х150 | 43,7 | - | - | 8644 | - | - |
| 4х185 | 47,1 | - | - | 10230 | - | - |
| 4х240 | 52,6 | - | - | 12811 | - | - |
