СБл
Производитель —
Оценка (средняя 5)
Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение 1; 6; 10 кВ
Конструкция
Жила — медная многопроволочная или однопроволочная...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — СБл
Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение 1; 6; 10 кВ

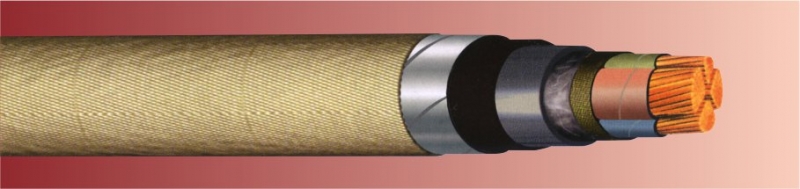

Конструкция
- Жила — медная многопроволочная или однопроволочная секторной или круглой формы
- Изоляция — бумага, пропитанная вязким составом
- Поясная изоляция — бумага, пропитанная вязким составом
- Экран — лента электропроводящей бумаги
- Оболочка — выпрессованная свинцовая оболочка
- Защитный покров — подушка из крепированной бумаги и пластмассовых лент, две стальные ленты и наружный покров из стеклопряжи
Технические данные
| Номинальное напряжение, кВ | 1, 6 или 10 |
| Диапазон температур эксплуатации, °С | -50 до +50 |
| Минимальная температура прокладки кабеля без предварительного подогрева, °С | Не ниже 0 °С |
| Допустимый радиус изгиба при монтаже диаметров кабеля, не менее | 15 |
| Срок службы кабеля, лет | 30 |
| Климатическое исполнение | У, УХЛ категории размещения 1, 5 по ГОСТ 15150-69 |
| Гарантийный срок эксплуатации, лет | 4,5 |
| Кабели соответствуют требованиям | ГОСТ 18410-73 |
Таблица размеров
| Число жил и сечение, м м²: | Номинальный наружный диаметр, мм | Расчетная масса, кг/км | ||||
|---|---|---|---|---|---|---|
| 1 кВ | 6kB | 10 кВ | 1 кВ | 6kB | 10 кВ | |
| 3х35 | 29,6 | 35,8 | 39,7 | 2646 | 3483 | 4035 |
| 3х50 | 31,8 | 38,0 | 41,8 | 3257 | 4160 | 4723 |
| 3х70 | 34,5 | 40,6 | 44,5 | 4062 | 4997 | 5613 |
| 3х95 | 37,9 | 43,9 | 47,7 | 5127 | 6072 | 6690 |
| 3х120 | 41,2 | 46,5 | 50,4 | 6158 | 7055 | 7732 |
| 3х150 | 44,8 | 50,0 | 54,0 | 7320 | 8279 | 9065 |
| 3х185 | 48,4 | 53,0 | 57,0 | 8832 | 9675 | 10509 |
| 3х240 | 52,8 | 56,6 | 60,7 | 10872 | 11420 | 12586 |
| 3х35+1х16 | 32,0 | - | - | 2897 | - | - |
| 3х50+1х25 | 34,3 | - | - | 3537 | - | - |
| 3х70+1х35 | 36,4 | - | - | 4278 | - | - |
| 3х95+1х50 | 40,7 | - | - | 5448 | - | - |
| 3х120+1х70 | 43,9 | - | - | 6487 | - | - |
| 3х150+1х70 | 47,3 | - | - | 7621 | - | - |
| 3х185+1х95 | 51,2 | - | - | 9174 | - | - |
| 4х35 | 32,8 | - | - | 3327 | - | - |
| 4х50 | 35,4 | - | - | 4125 | - | - |
| 4х70 | 39,3 | - | - | 5251 | - | - |
| 4х95 | 43,2 | - | - | 6618 | - | - |
| 4х120 | 47,0 | - | - | 7950 | - | - |
| 4х150 | 48,3 | - | - | 9083 | - | - |
| 4х185 | 51,2 | - | - | 10643 | - | - |
| 4х240 | 56,7 | - | - | 13245 | - | - |
