ГОСТ Р 51312-99 Назначение Кабели предназначены для электрических установок железнодорожной сигнализации, централизации и блокировки, пожарной сигнализации и автоматики с номинальным напряжением 380 В переменного тока частотой 50 Гц или 700 В постоянного...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — СБПБ

ГОСТ Р 51312-99

Назначение

Кабели предназначены для электрических установок железнодорожной сигнализации, централизации и блокировки, пожарной сигнализации и автоматики с номинальным напряжением 380 В переменного тока частотой 50 Гц или 700 В постоянного тока.

Кабели стойки к внешним воздействующим факторам:

  • повышенная рабочая температура +60 °С — для кабелей с оболочкой из ПЭ и ПВХ пластиката;

  • пониженная рабочая температура -50 °С — для кабелей в ПЭ оболочке, -40 °С — для кабелей в ПВХ оболочке и ПВХ оболочке пониженной горючести;

  • относительная влажность воздуха 98 % при температуре до +35 °С.

Допустимый радиус изгиба небронированных кабелей — 7 максимальных диаметров кабеля, бронированных кабелей — 12 максимальных диаметров кабеля. Растягивающая нагрузка кабелей — не более 50 Н/мм2 общего сечения токопроводящих жил. Кабели должны быть защищены от прямого солнечного излучения.



Конструкция

Кабели изготавливаются с однопроволочными токопроводящими жилами из медной мягкой проволоки с номинальным диаметром 0,8; 0,9 и 1,0 мм. На токопроводящую жилу наложена изоляция из полиэтилена (ПЭ) в виде сплошного концентрического слоя.

В кабелях парной скрутки две изолированные жилы различного цвета скручены в пару однонаправленной скруткой.

Однопроволочные жилы или пары скручены в сердечник концентрическими повивами.

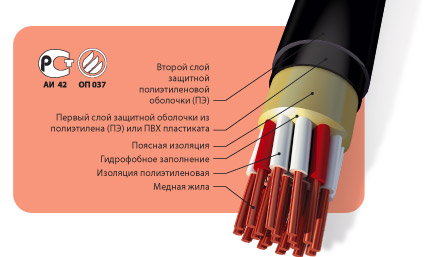

В кабелях с гидрофобным заполнением свободное пространство сердечника заполнено гидрофобным заполнителем. При этом сердечник будет влагонепроницаемым. Поверх сердечника, заполненного гидрофобным заполнителем, наложена поясная изоляция из ПЭТ-Э ленты.

Оболочка кабеля, в зависимости от марки, должна быть из ПЭ, ПВХ пластиката или ПВХ пластиката пониженной горючести.

По требованию заказчика поверх поясной изоляции может быть наложен алюминиевый экран номинальной толщиной 0,1 мм, с продольной прокладкой медной луженой проволоки номинальным диаметром 0,40 мм.



Маркировка

Для кабелей с наружным диаметром менее 15 мм — нить присвоенного предприятию-изготовителю цвета — коричневая и зеленая.

Для кабелей с максимальным наружным диаметром 15 мм и более на поверхности наружного шланга через каждые 500 мм нанесены марка кабеля, опознавательный знак предприятия-изготовителя (К 20) и год изготовления кабеля.

Кабели марок СБВГ, СБВБГ, СБПБбШв, СБЗПБбШв не распространяют горение при одиночной прокладке.

Кабели марок СБВГнг, СБВБГнг, СБВБбШнг не распространяют горение при прокладке в пучках по категории А (ГОСТ 12176).

К маркам изделий для районов с тропическим климатом добавляют индекс «-Т».



Сортамент

Марка

Диаметр токопроводящей жилы, мм

0,9; 1,0

0,8*

число пар

число жил

число жил

число пар

СБВГ, СБВГнг

1, 3, 4, 7, 10, 12, 14, 19, 24, 27, 30

3, 4, 5, 12, 16, 30, 33, 42

3, 4, 5, 12, 16, 30

3, 4, 7, 10, 12, 15

СБВБГ, СБВБГнг, СБПБбШв, СБВБбШвнг, СБЗПБбШв, СБПБбШп, СБЗПБбШп, СБПБГ, СБЗПБГ, СБПБ, СБЗПБ, СБПу, СБЗПу

3, 4, 7, 10, 12, 14, 19, 24, 27, 30

3, 4, 5, 12, 16, 30, 33, 42

-

-

Изготавливается по требованию заказчика

-

7, 9, 19, 21, 24, 27, 37

-

-

* - применяют для монтажа устройств сигнализации, централизации и блокировки только в служебно-технических зданиях.



Номенклатура и конструктивные особенности

Марка

Конструктивные особенности

Преимущественная область применения

СБВГ

Кабель сигнально-блокировочный с медными жилами, с изоляцией из полиэтилена (ПЭ), в оболочке из поливинилхлоридного (ПВХ) пластиката

Для одиночной прокладки в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель

СБВГнг

То же, в оболочке из ПВХ пластиката пониженной горючести

То же, для прокладки в пучках

СБВБГ

То же, в оболочке из ПВХ пластиката, с броней из двух стальных лент

Для одиночной прокладки в сухих каналах кабельной канализации, в туннелях, коллекторах, в местах, где возможны механические воздействия на кабель, в том числе незначительные растягивающие усилия

СБВБГнг

То же, в оболочке из ПВХ пластиката пониженной горючести

То же, для прокладки в пучках

СБВБбШвнг

То же, в оболочке из ПВХ пластиката пониженной горючести, с броней из двух стальных лент, в шланге из ПВХ пластиката пониженной горючести

То же, в условиях агрессивной среды

СБПБбШв

Кабель сигнально-блокировочный с медными жилами, с изоляцией из ПЭ, в оболочке из ПЭ, с броней из двух стальных лент, в шланге из ПВХ пластиката

Для прокладки в каналах, в туннелях, коллекторах, в пластмассовых трубопроводах, в земле, в условиях агрессивной среды, если кабель не подвергается значительным растягивающим усилиям

СБЗПБбШв

То же, с гидрофобным заполнением сердечника кабеля

То же, в условиях повышенной влажности

СБПБбШп

То же, в оболочке из ПЭ, с броней из двух стальных лент, в шланге из ПЭ

Для прокладки в пластмассовых трубопроводах, в земле, в условиях агрессивной среды, если кабель не подвергается значительным растягивающим усилиям

СБЗПБбШп

То же, с гидрофобным заполнением сердечника кабеля

То же, в условиях повышенной влажности

СБПБГ

Кабель сигнально-блокировочный с медными жилами, с изоляцией из ПЭ, в оболочке из ПЭ, с броней из двух стальных лент

Для прокладки в каналах, в местах, где возможны механические воздействия на кабель, если кабель не подвергается значительным растягивающим усилиям

СБЗПБГ

То же, с гидрофобным заполнением сердечника кабеля

То же, в условиях повышенной влажности

СБПБ

Кабель сигнально-блокировочный с медными жилами, с изоляций из ПЭ, в оболочке из ПЭ, с броней из двух стальных лент, с наружным покровом

Для прокладки в земле, в условиях агрессивной среды, если кабель не подвергается значительным растягивающим усилиям

СБЗПБ

То же, с гидрофобным заполнением сердечника кабеля

То же, в условиях повышенной влажности

СБПу

Кабель сигнально-блокировочный с медными жилами, с изоляцией из ПЭ, в утолщенной оболочке из ПЭ

Для прокладки в пластмассовых трубопроводах, в земле, в условиях агрессивной среды, при отсутствии механических воздействий на кабель

СБЗПу

То же, с гидрофобным заполнением сердечника кабеля

То же, в условиях повышенной влажности



Электрические параметры

Наименование параметров

Частота тока, кГц

Нормируемое номинальное значение

диаметр 0,9 мм

диаметр 1,0 мм

диаметр 0,8 мм

1. Электрическое сопротивление токопроводящей жилы, пересчитанное на 1 км и температуру +20 °С, Ом, не более

постоянный ток

28,8

23,3

36,6

2. Электрическое сопротивление изоляции жил, пересчитанное на 1 км и температуру +20 °С, МОм, не менее:

  • для кабелей без гидрофобного заполнения сердечника

  • для кабелей с гидрофобным заполнением сердечника

постоянный ток

5 000

4 000

5 000

4 000

5 000

4 000

3. Испытательное номинальное напряжение между жилами в течение 1 минуты, В

0,05

2 500

2 500

2 500

4. Рабочая емкость, пересчитанная на 1 км длины, нФ, не более:

  • для кабелей парной скрутки

  • для кабелей с одиночными жилами

0,8 или 1,0

100

150

100

150

100

150

5. Коэффициент затухания пар кабелей парной скрутки, пересчитанный на 1 км и температуру +20 °С, дБ/км, не более

0,8

1,04

0,94

1,18

6. Переходное затухание на ближнем конце между любыми парами кабелей парной скрутки на длине 300 м, дБ, не менее:

  • для 100 % значений

  • для 80 % значений

0,8

60

62

60

62

60

62

Строительная длина — не менее 300 м.

Срок службы:

  • 17 лет для кабелей с гидрофобным заполнением;

  • 12 лет для кабелей без гидрофобного заполнения.

Пример условного обозначения: «Кабель СБВГ 12х2х0,9 ГОСТ Р 51312-99».

Купить СБПБ в регионе Ярославль.
