С полиэтиленовой изоляцией в пластмассовой оболочке
СБПБГ
Производитель —
Оценка (средняя 4)
ГОСТ Р 51312-99
Назначение
Кабели
предназначены для электрических
установок железнодорожной сигнализации,
централизации и блокировки, пожарной
сигнализации и автоматики с номинальным
напряжением 380 В переменного тока
частотой 50 Гц или 700 В постоянного...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — СБПБГ
ГОСТ Р 51312-99
Назначение
Кабели предназначены для электрических установок железнодорожной сигнализации, централизации и блокировки, пожарной сигнализации и автоматики с номинальным напряжением 380 В переменного тока частотой 50 Гц или 700 В постоянного тока.
Кабели стойки к внешним воздействующим факторам:
-
повышенная рабочая температура +60 °С — для кабелей с оболочкой из ПЭ и ПВХ пластиката;
-
пониженная рабочая температура -50 °С — для кабелей в ПЭ оболочке, -40 °С — для кабелей в ПВХ оболочке и ПВХ оболочке пониженной горючести;
-
относительная влажность воздуха 98 % при температуре до +35 °С.
Допустимый радиус изгиба небронированных кабелей — 7 максимальных диаметров кабеля, бронированных кабелей — 12 максимальных диаметров кабеля. Растягивающая нагрузка кабелей — не более 50 Н/мм2 общего сечения токопроводящих жил. Кабели должны быть защищены от прямого солнечного излучения.

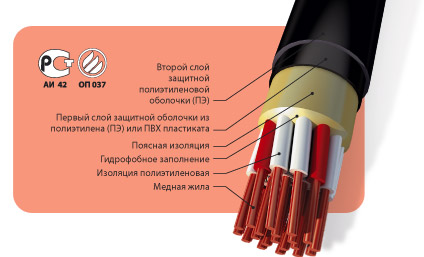

Конструкция
Кабели изготавливаются с однопроволочными токопроводящими жилами из медной мягкой проволоки с номинальным диаметром 0,8; 0,9 и 1,0 мм. На токопроводящую жилу наложена изоляция из полиэтилена (ПЭ) в виде сплошного концентрического слоя.
В кабелях парной скрутки две изолированные жилы различного цвета скручены в пару однонаправленной скруткой.
Однопроволочные жилы или пары скручены в сердечник концентрическими повивами.
В кабелях с гидрофобным заполнением свободное пространство сердечника заполнено гидрофобным заполнителем. При этом сердечник будет влагонепроницаемым. Поверх сердечника, заполненного гидрофобным заполнителем, наложена поясная изоляция из ПЭТ-Э ленты.
Оболочка кабеля, в зависимости от марки, должна быть из ПЭ, ПВХ пластиката или ПВХ пластиката пониженной горючести.
По требованию заказчика поверх поясной изоляции может быть наложен алюминиевый экран номинальной толщиной 0,1 мм, с продольной прокладкой медной луженой проволоки номинальным диаметром 0,40 мм.
Маркировка
Для кабелей с наружным диаметром менее 15 мм — нить присвоенного предприятию-изготовителю цвета — коричневая и зеленая.
Для кабелей с максимальным наружным диаметром 15 мм и более на поверхности наружного шланга через каждые 500 мм нанесены марка кабеля, опознавательный знак предприятия-изготовителя (К 20) и год изготовления кабеля.
Кабели марок СБВГ, СБВБГ, СБПБбШв, СБЗПБбШв не распространяют горение при одиночной прокладке.
Кабели марок СБВГнг, СБВБГнг, СБВБбШнг не распространяют горение при прокладке в пучках по категории А (ГОСТ 12176).
К маркам изделий для районов с тропическим климатом добавляют индекс «-Т».
Сортамент
|
Марка |
Диаметр токопроводящей жилы, мм |
|||
|---|---|---|---|---|
|
0,9; 1,0 |
0,8* |
|||
|
число пар |
число жил |
число жил |
число пар |
|
|
СБВГ, СБВГнг |
1, 3, 4, 7, 10, 12, 14, 19, 24, 27, 30 |
3, 4, 5, 12, 16, 30, 33, 42 |
3, 4, 5, 12, 16, 30 |
3, 4, 7, 10, 12, 15 |
|
СБВБГ, СБВБГнг, СБПБбШв, СБВБбШвнг, СБЗПБбШв, СБПБбШп, СБЗПБбШп, СБПБГ, СБЗПБГ, СБПБ, СБЗПБ, СБПу, СБЗПу |
3, 4, 7, 10, 12, 14, 19, 24, 27, 30 |
3, 4, 5, 12, 16, 30, 33, 42 |
- |
- |
|
Изготавливается по требованию заказчика |
- |
7, 9, 19, 21, 24, 27, 37 |
- |
- |
* - применяют для монтажа устройств сигнализации, централизации и блокировки только в служебно-технических зданиях.
Номенклатура и конструктивные особенности
|
Марка |
Конструктивные особенности |
Преимущественная область применения |
|---|---|---|
|
СБВГ |
Кабель сигнально-блокировочный с медными жилами, с изоляцией из полиэтилена (ПЭ), в оболочке из поливинилхлоридного (ПВХ) пластиката |
Для одиночной прокладки в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель |
|
СБВГнг |
То же, в оболочке из ПВХ пластиката пониженной горючести |
То же, для прокладки в пучках |
|
СБВБГ |
То же, в оболочке из ПВХ пластиката, с броней из двух стальных лент |
Для одиночной прокладки в сухих каналах кабельной канализации, в туннелях, коллекторах, в местах, где возможны механические воздействия на кабель, в том числе незначительные растягивающие усилия |
|
СБВБГнг |
То же, в оболочке из ПВХ пластиката пониженной горючести |
То же, для прокладки в пучках |
|
СБВБбШвнг |
То же, в оболочке из ПВХ пластиката пониженной горючести, с броней из двух стальных лент, в шланге из ПВХ пластиката пониженной горючести |
То же, в условиях агрессивной среды |
|
СБПБбШв |
Кабель сигнально-блокировочный с медными жилами, с изоляцией из ПЭ, в оболочке из ПЭ, с броней из двух стальных лент, в шланге из ПВХ пластиката |
Для прокладки в каналах, в туннелях, коллекторах, в пластмассовых трубопроводах, в земле, в условиях агрессивной среды, если кабель не подвергается значительным растягивающим усилиям |
|
СБЗПБбШв |
То же, с гидрофобным заполнением сердечника кабеля |
То же, в условиях повышенной влажности |
|
СБПБбШп |
То же, в оболочке из ПЭ, с броней из двух стальных лент, в шланге из ПЭ |
Для прокладки в пластмассовых трубопроводах, в земле, в условиях агрессивной среды, если кабель не подвергается значительным растягивающим усилиям |
|
СБЗПБбШп |
То же, с гидрофобным заполнением сердечника кабеля |
То же, в условиях повышенной влажности |
|
СБПБГ |
Кабель сигнально-блокировочный с медными жилами, с изоляцией из ПЭ, в оболочке из ПЭ, с броней из двух стальных лент |
Для прокладки в каналах, в местах, где возможны механические воздействия на кабель, если кабель не подвергается значительным растягивающим усилиям |
|
СБЗПБГ |
То же, с гидрофобным заполнением сердечника кабеля |
То же, в условиях повышенной влажности |
|
СБПБ |
Кабель сигнально-блокировочный с медными жилами, с изоляций из ПЭ, в оболочке из ПЭ, с броней из двух стальных лент, с наружным покровом |
Для прокладки в земле, в условиях агрессивной среды, если кабель не подвергается значительным растягивающим усилиям |
|
СБЗПБ |
То же, с гидрофобным заполнением сердечника кабеля |
То же, в условиях повышенной влажности |
|
СБПу |
Кабель сигнально-блокировочный с медными жилами, с изоляцией из ПЭ, в утолщенной оболочке из ПЭ |
Для прокладки в пластмассовых трубопроводах, в земле, в условиях агрессивной среды, при отсутствии механических воздействий на кабель |
|
СБЗПу |
То же, с гидрофобным заполнением сердечника кабеля |
То же, в условиях повышенной влажности |
Электрические параметры
|
Наименование параметров |
Частота тока, кГц |
Нормируемое номинальное значение |
||
|---|---|---|---|---|
|
диаметр 0,9 мм |
диаметр 1,0 мм |
диаметр 0,8 мм |
||
|
1. Электрическое сопротивление токопроводящей жилы, пересчитанное на 1 км и температуру +20 °С, Ом, не более |
постоянный ток |
28,8 |
23,3 |
36,6 |
|
2. Электрическое сопротивление изоляции жил, пересчитанное на 1 км и температуру +20 °С, МОм, не менее:
|
постоянный ток |
5 000 4 000 |
5 000 4 000 |
5 000 4 000 |
|
3. Испытательное номинальное напряжение между жилами в течение 1 минуты, В |
0,05 |
2 500 |
2 500 |
2 500 |
|
4. Рабочая емкость, пересчитанная на 1 км длины, нФ, не более:
|
0,8 или 1,0 |
100 150 |
100 150 |
100 150 |
|
5. Коэффициент затухания пар кабелей парной скрутки, пересчитанный на 1 км и температуру +20 °С, дБ/км, не более |
0,8 |
1,04 |
0,94 |
1,18 |
|
6. Переходное затухание на ближнем конце между любыми парами кабелей парной скрутки на длине 300 м, дБ, не менее:
|
0,8 |
60 62 |
60 62 |
60 62 |
Строительная длина — не менее 300 м.
Срок службы:
-
17 лет для кабелей с гидрофобным заполнением;
-
12 лет для кабелей без гидрофобного заполнения.
Пример условного обозначения: «Кабель СБВГ 12х2х0,9 ГОСТ Р 51312-99».
