СБПЗАБпШп
Оценка (средняя 4)
ТУ 16.К71-297-2000 Назначение Кабели предназначены для электрических установок сигнализации, централизации и блокировки, пожарной сигнализации и автоматики при номинальном напряжении 380 В переменного тока частотой 50 Гц или 700 В постоянного тока для...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — СБПЗАБпШп

ТУ 16.К71-297-2000

Назначение

Кабели предназначены для электрических установок сигнализации, централизации и блокировки, пожарной сигнализации и автоматики при номинальном напряжении 380 В переменного тока частотой 50 Гц или 700 В постоянного тока для эксплуатации при температуре окружающей среды от -50 до +60 °С (от -40 до +60 °С для кабелей марки СБПЗАШв).

Климатическое исполнение — УХЛ, а также кабелей всех марок, кроме СБПЗАШв-Т, категории размещения — 2, 3, 5 по ГОСТ 15150.

Кабели предназначены для прокладки механизированным или ручным способами при температуре воздуха не ниже -10 °С.

Допустимый радиус изгиба кабеля — не менее 15 диаметров кабеля по алюминиевой оболочке.

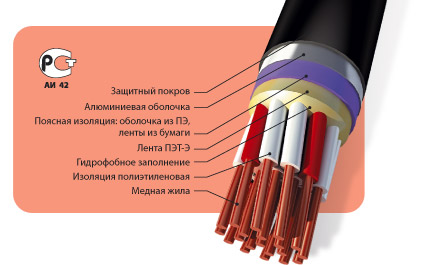

Конструкция

Токопроводящие жилы — однопроволочные, из медной мягкой проволоки номинальным диаметром 0,9 или 1 мм.

На защитном шланге наносятся не более чем через каждые 500 мм: марка кабеля, опознавательный знак предприятия-изготовителя (К20) и год изготовления кабеля.

СБПЗАШв — кабель с медными жилами, с изоляцией из полиэтилена (ПЭ), с гидрофобным заполнением сердечника, в алюминиевой оболочке, в защитном шланге из ПВХ пластиката.

СБПЗАШп — то же, в защитном шланге из полиэтилена.

СБПЗАБпШп — то же, с броней из двух стальных лент, в защитном шланге из полиэтилена.

СБПЗАуБпШп — то же, в усиленной алюминиевой оболочке.

СБПЗАБпГ — то же, что СБПЗАБпШп, но с броней из двух стальных лент с противокоррозийной защитой, без защитного шланга.

СБПЗАуБпГ — то же, в усиленной алюминиевой оболочке.

К маркам изделий, предназначенных для районов с тропическим климатом, добавляют индекс «-Т».



Число пар и жил в кабеле при номинальном диаметре токопроводящих жил 0,9; 1,0 мм

Марка

Число жил

Число пар

СБПЗАШв, СБПЗАШп, СБПЗАБпШп, СБПЗАБпГ

3, 4, 5, 7, 9, 12,14, 16, 19, 21, 24, 27, 30, 33, 37, 42

3, 4, 7, 10, 12, 14, 19, 24, 27, 30

СБПЗАуБпШп, СБПЗАуБпГ

16, 19, 21, 24, 27, 30, 33, 37, 42

7, 10, 12, 14, 19, 24, 27, 30



Преимущественные области применения

Марка кабеля

Области применения

СБПЗАШв

Для прокладки в каналах, тоннелях, коллекторах, в пластмассовых трубопроводах, если кабель не подвергается значительным растягивающим нагрузкам, в районах, не характеризующихся повышенным электромагнитным влиянием

СБПЗАШп

Для прокладки в пластмассовых трубопроводах, в земле, в условиях агрессивной среды, если кабель не подвергается значительным растягивающим усилиям, в районах, не характеризующихся повышенным электромагнитным влиянием

СБПЗАБпШп

Для прокладки в грунтах всех категорий, кроме подверженных мерзлотным деформациям (вспучивание, морозобойные трещины), в районах, характеризующихся повышенным электромагнитным влиянием, несудоходных и несплавных реках со спокойным течением

СБПЗАуБпШп

То же и в районах, характеризующихся сверхвысоким электромагнитным влиянием

СБПЗАБпГ

Для прокладки в каналах, если кабель не подвергается значительным растягивающим усилиям, в районах, характеризующихся повышенным электромагнитным влиянием

СБПЗАуБпГ

То же и в районах, характеризующихся сверхвысоким электромагнитным влиянием



Электрические параметры

Наименование параметров

Частота тока, кГц

Нормируемое номинальное значение

диаметр 0,9 мм

диаметр 1,0 мм

1. Электрическое сопротивление токопроводящей жилы, пересчитанное на 1 км и температуру +20 °С, Ом, не более

постоянный ток

28,8

23,3

2. Электрическое сопротивление изоляции, пересчитанное на 1 км и температуру +20 °С, МОм, не менее:

  • токопроводящих жил

  • между контрольной жилой и оболочкой

постоянный ток

4 000

5

4 000

5

3. Испытательное номинальное напряжение в течение 1 минуты, В:

  • между жилами

  • между всеми жилами, соединенными вместе, и оболочкой

0,05

2 500

3 000

2 500

3 000

4. Рабочая емкость, пересчитанная на 1 км длины, нФ, не более:

  • для кабелей парной скрутки

  • для кабелей с одиночными жилами

0,8

70

120

70

120

5. Коэффициент затухания пар кабелей парной скрутки, дБ/км, не более

0,8

0,95

0,85

6. Переходное затухание на ближнем конце между любыми парами кабелей парной скрутки на длине 300 м, не менее, дБ

  • для 100 %

  • для 90 %

0,8

68

72

68

72

7. Идеальный коэффициент защитного действия металлопокровов кабелей при продольной ЭДС 30 В/км, не более, для кабелей марок:

  • СБПЗАШв, СБПЗАШп

  • СБПЗАБпШп, СБПЗАБпГ

  • СБПЗАуБпШп, СБПЗАуБпГ

0,5

0,7

0,3

0,1

0,7

0,3

0,1

8. Электрическое сопротивление изоляции, пересчитанное на 1000 м длины, МОм, не менее:

постоянный ток





— подушки между алюминевой оболочкой и броней

10

10

— наружного покрова типа:

Шп

Шв

10

5

10

5

Строительная длина — не менее 300 м.

Минимальный срок службы — 20 лет.

Пример условного обозначения: «Кабель СБПЗАШп 7x2x0,9 ТУ 16.К71-297-2000».
