С полиэтиленовой изоляцией в металлической оболочке с гидрофобным заполнением
СБПЗАуБпГ
Производитель —
Оценка (средняя 5)
ТУ 16.К71-297-2000
Назначение
Кабели
предназначены для электрических
установок сигнализации, централизации
и блокировки, пожарной сигнализации и
автоматики при номинальном напряжении
380 В переменного тока частотой 50 Гц или
700 В постоянного тока для...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — СБПЗАуБпГ
ТУ 16.К71-297-2000
Назначение
Кабели предназначены для электрических установок сигнализации, централизации и блокировки, пожарной сигнализации и автоматики при номинальном напряжении 380 В переменного тока частотой 50 Гц или 700 В постоянного тока для эксплуатации при температуре окружающей среды от -50 до +60 °С (от -40 до +60 °С для кабелей марки СБПЗАШв).
Климатическое исполнение — УХЛ, а также кабелей всех марок, кроме СБПЗАШв-Т, категории размещения — 2, 3, 5 по ГОСТ 15150.
Кабели предназначены для прокладки механизированным или ручным способами при температуре воздуха не ниже -10 °С.
Допустимый радиус изгиба кабеля — не менее 15 диаметров кабеля по алюминиевой оболочке.

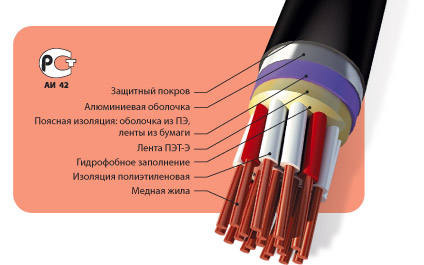

Конструкция
Токопроводящие жилы — однопроволочные, из медной мягкой проволоки номинальным диаметром 0,9 или 1 мм.
На защитном шланге наносятся не более чем через каждые 500 мм: марка кабеля, опознавательный знак предприятия-изготовителя (К20) и год изготовления кабеля.
СБПЗАШв — кабель с медными жилами, с изоляцией из полиэтилена (ПЭ), с гидрофобным заполнением сердечника, в алюминиевой оболочке, в защитном шланге из ПВХ пластиката.
СБПЗАШп — то же, в защитном шланге из полиэтилена.
СБПЗАБпШп — то же, с броней из двух стальных лент, в защитном шланге из полиэтилена.
СБПЗАуБпШп — то же, в усиленной алюминиевой оболочке.
СБПЗАБпГ — то же, что СБПЗАБпШп, но с броней из двух стальных лент с противокоррозийной защитой, без защитного шланга.
СБПЗАуБпГ — то же, в усиленной алюминиевой оболочке.
К маркам изделий, предназначенных для районов с тропическим климатом, добавляют индекс «-Т».
Число пар и жил в кабеле при номинальном диаметре токопроводящих жил 0,9; 1,0 мм
|
Марка |
Число жил |
Число пар |
|---|---|---|
|
СБПЗАШв, СБПЗАШп, СБПЗАБпШп, СБПЗАБпГ |
3, 4, 5, 7, 9, 12,14, 16, 19, 21, 24, 27, 30, 33, 37, 42 |
3, 4, 7, 10, 12, 14, 19, 24, 27, 30 |
|
СБПЗАуБпШп, СБПЗАуБпГ |
16, 19, 21, 24, 27, 30, 33, 37, 42 |
7, 10, 12, 14, 19, 24, 27, 30 |
Преимущественные области применения
|
Марка кабеля |
Области применения |
|---|---|
|
СБПЗАШв |
Для прокладки в каналах, тоннелях, коллекторах, в пластмассовых трубопроводах, если кабель не подвергается значительным растягивающим нагрузкам, в районах, не характеризующихся повышенным электромагнитным влиянием |
|
СБПЗАШп |
Для прокладки в пластмассовых трубопроводах, в земле, в условиях агрессивной среды, если кабель не подвергается значительным растягивающим усилиям, в районах, не характеризующихся повышенным электромагнитным влиянием |
|
СБПЗАБпШп |
Для прокладки в грунтах всех категорий, кроме подверженных мерзлотным деформациям (вспучивание, морозобойные трещины), в районах, характеризующихся повышенным электромагнитным влиянием, несудоходных и несплавных реках со спокойным течением |
|
СБПЗАуБпШп |
То же и в районах, характеризующихся сверхвысоким электромагнитным влиянием |
|
СБПЗАБпГ |
Для прокладки в каналах, если кабель не подвергается значительным растягивающим усилиям, в районах, характеризующихся повышенным электромагнитным влиянием |
|
СБПЗАуБпГ |
То же и в районах, характеризующихся сверхвысоким электромагнитным влиянием |
Электрические параметры
|
Наименование параметров |
Частота тока, кГц |
Нормируемое номинальное значение |
|
|---|---|---|---|
|
диаметр 0,9 мм |
диаметр 1,0 мм |
||
|
1. Электрическое сопротивление токопроводящей жилы, пересчитанное на 1 км и температуру +20 °С, Ом, не более |
постоянный ток |
28,8 |
23,3 |
|
2. Электрическое сопротивление изоляции, пересчитанное на 1 км и температуру +20 °С, МОм, не менее:
|
постоянный ток |
4 000 5 |
4 000 5 |
|
3. Испытательное номинальное напряжение в течение 1 минуты, В:
|
0,05 |
2 500 3 000 |
2 500 3 000 |
|
4. Рабочая емкость, пересчитанная на 1 км длины, нФ, не более:
|
0,8 |
70 120 |
70 120 |
|
5. Коэффициент затухания пар кабелей парной скрутки, дБ/км, не более |
0,8 |
0,95 |
0,85 |
|
6. Переходное затухание на ближнем конце между любыми парами кабелей парной скрутки на длине 300 м, не менее, дБ
|
0,8 |
68 72 |
68 72 |
|
7. Идеальный коэффициент защитного действия металлопокровов кабелей при продольной ЭДС 30 В/км, не более, для кабелей марок:
|
0,5 |
0,7 0,3 0,1 |
0,7 0,3 0,1 |
|
8. Электрическое сопротивление изоляции, пересчитанное на 1000 м длины, МОм, не менее: |
постоянный ток |
|
|
|
— подушки между алюминевой оболочкой и броней |
10 |
10 |
|
|
— наружного покрова типа: Шп Шв |
10 5 |
10 5 |
|
Строительная длина — не менее 300 м.
Минимальный срок службы — 20 лет.
Пример условного обозначения: «Кабель СБПЗАШп 7x2x0,9 ТУ 16.К71-297-2000».
