SCP 400/710HA
Производитель —
Оценка (средняя 5)
Технический паспорт Аналогично рисунку Допустимая перекачиваемая среда (другие среды по запросу) Вода систем отопления (согласно VDI 2035) • Водогликолевая смесь (при доле гликоля 20-40 об. % и температуре перекачиваемой среды ≤ 40 В°C) (начиная...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — SCP 400/710HA
Технический паспорт
Аналогично рисунку
| Допустимая перекачиваемая среда (другие среды по запросу) | |
|---|---|
| Вода систем отопления (согласно VDI 2035) | • |
| Водогликолевая смесь (при доле гликоля 20-40 об. % и температуре перекачиваемой среды ≤ 40 В°C) | (начиная с доли гликоля 10 об. %: требуется проверка производительности) |
| Охлаждающая и холодная вода | • |
| Допустимая область применения | |
| Температура среды - скользящее торцевое уплотнение T | -8...+120 В°C |
| Температура перекачиваемых жидкостей - сальниковое уплотнение T | -8...+105 В°C |
| Подсоединения к трубопроводу | |
| Номинальный внутренний диаметр DN1 | 450 |
| Номинальный внутренний диаметр DN2 | 400 |
| Материалы | |
| Корпус насоса | EN-GJL-250 |
| Корпус насоса (специальное исполнение) | Ni-resist cast iron GGL-NiCr202/X6CrNiMo1810 |
| Рабочее колесо | G-CuSn10 |
| Рабочее колесо (специальное исполнение) | |
| Разделительные кольца | G-CuSN10 |
| Вал насоса | X12cr13 |
| Вал насоса (специальное исполнение) | X5CrNiMo1810 |
| Скользящее торцевое уплотнение | Carbon/silicon carbide/EPDM (E1) |
| другие скользящие торцевые уплотнения | Сальниковое уплотнение |
| Мотор/электроника | |
| Стандартный электродвигатель IEC IE2 | • |
| Степень защиты | IP 55 |
| Класс изоляции | F |
| Термодатчик | • |
| Необходимо дополнительное реле электродвигателя | для установки предоставляется заказчиком |
| Номинальный ток 3~400 В, 50 Гц IN | 762 A |
| Номинальная мощность электродвигателя P2 | 400 кВт |
| Число полюсов электродвигателя | 6 |
| Типоразмер | 355A/B - |
| Регулирование частоты вращения | Приборы управления Wilo, внешний частотный преобразователь (за отдельную плату) |
| КПД мотора ηm 50% | 95.4 % |
| КПД мотора ηm 75% | 95.8 % |
| КПД мотора ηm 100% | 95.9 % |
| Коэффициент мощности cos φ 50% | 0.63 |
| Коэффициент мощности cos φ 75% | 0.74 |
| Коэффициент мощности cos φ 100% | 0.79 |
| Данные для заказа | |
| Изделие | Wilo |
| Тип | SCP 400/710HA |
| Вес, прим. m | 5579 кг |

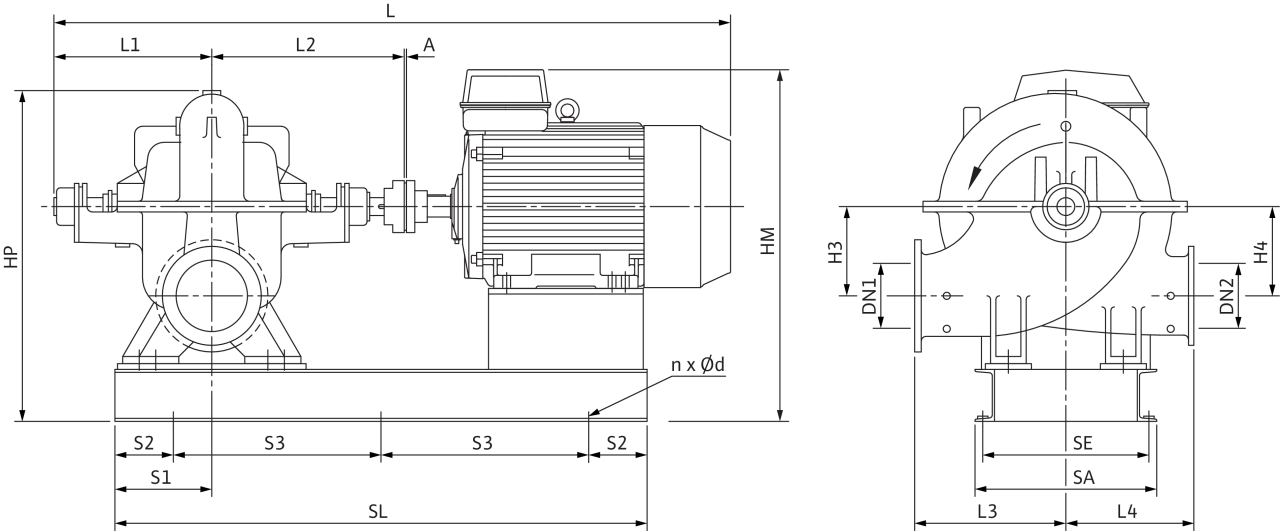

Размеры и габаритные чертежи
Габаритный чертеж
Аналогично рисунку
Номинальный внутренний диаметр DN2
400Номинальный внутренний диаметр DN1
450Размеры A
4 ммРазмеры H1
800 ммРазмеры H2
574 ммРазмеры H3
521 ммРазмеры H4
521 ммРазмеры S1
146 ммРазмеры S2
178 ммРазмеры S3
14 ммРазмеры S4
22 ммРазмеры S5
79 ммРазмеры SA
1160 ммРазмеры SE
990 ммРазмеры SL
3040 ммРазмеры L1
703.5 ммРазмеры L2
824.5 ммРазмеры L3
864 ммРазмеры L4
762 ммРазмеры L
3404Размеры HM
1761Размеры HP
1634Размеры n x Г? d
6x29 Шт. x ммХарактеристики
Описание изделия
Полный текст
Одно- или двухступенчатый нормальновсасывающий центробежный насос с аксиально разделенным корпусом насоса. Корпус насоса спиральной формы, состоит из двух литых частей, соединенных болтами вдоль оси насоса.
Герметичность между фланцами обеих частей корпуса насоса обеспечивается с помощью бумажной прокладки.
Поставка осуществляется по выбору
- комплексный агрегат, состоящий из насоса с полуупругой муфтой, защитного кожуха муфты и электродвигателя на общей фундаментной раме
- насос с полуупругой муфтой, защитный кожух муфты на общей фундаментной раме
- насос со свободным концом вала, без фундаментной рамы
Применение
К основным областям применения насосов двустороннего входа относятся водоснабжение, водооборот, обратное нагнетание воды, брызгальные бассейны-охладители, кондиционирование, водоподготовка, системы пожаротушения, капельное орошение, пожаротушение и т. д.
Особенности/преимущества продукции
- Производительная гидравлическая часть для больших расходов до 17 000 м³/ч
- Низкое значение допускаемого кавитационного запаса благодаря рабочему колесу двустороннего всасывания
- Высокая технологическая надежность и простое техническое обслуживание без отсоединения напорных и всасывающих трубопроводов
- Сниженный уровень шума и вибраций
- Опции: Допуск для питьевой воды (KTW, ACS), инновационное покрытие Ceram CT
| Материалы | |
|---|---|
| Корпус насоса | EN-GJL-250 |
| Рабочее колесо | G-CuSn10 |
| Вал насоса | X12cr13 |
| Скользящее торцевое уплотнение | Carbon/silicon carbide/EPDM (E1) |
| Допустимая область применения | |
| Температура окружающей среды, макс. | 40 В°C |
| Подсоединения к трубопроводу | |
| Номинальный внутренний диаметр фланца (на стороне всасывания) | DN 450 |
| Номинальный внутренний диаметр фланца (с напорной стороны) | DN 400 |
| Мотор/электроника | |
| Motor Efficiency Class | IE3 |
| Степень защиты | IP 55 |
| Класс изоляции | F |
| Типоразмер | 355A/B - |
| Число полюсов | 6 |
| КПД мотора ηm 100% | 95.9 % |
| КПД мотора ηm 75% | 95.8 % |
| КПД мотора ηm 50% | 95.4 % |
| Вес | |
| Вес, прим. m | 5579 кг |
| Данные для заказа | |
| Тип | SCP 400/710HA |
| Изделие | Wilo |
