Съемники

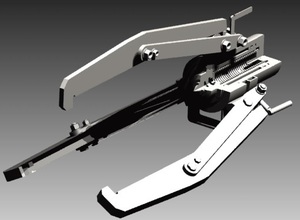

Съемник гидравлический СН 503360 наружный захват применяется для выпресовки деталей с усилием 50т.с. Привод от насосной станции или ручного насоса НР. Глубина захвата 360 мм. Под заказ глубина захвата может быть до 600 мм. Съёмники могут выпускаться с усилием 100 т.с и 200 т.с. Характеристики уточняйте у менеджеров компании.

Техническая характеристика

1. Усилие съёма, максимальное, кН(тс) – 500(50);

2. Количество захватов, шт – 3;

3. Диапазон диаметров снимаемой детали, мм – 80 – 360;

4. Глубина захвата, мм – 600±10;

5. Ход поршня, мм - 160±5;

6. Номинальное давление  рабочей  жидкости, не более, МПа(кгс/см²) – 63(630);

7. Объём рабочего тела (приёмная ёмкость домкрата), не более, дм³ - 1,3;

8. Рабочая жидкость – масло И20 ГОСТ 20799-75;

9. Масса не более, кг – 85.

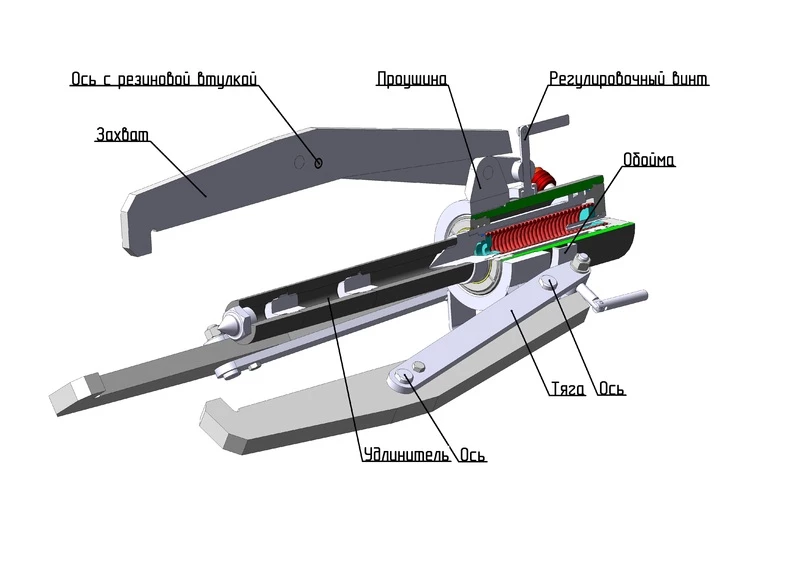

Для стабилизации положения захватов введён трёхзвенный механизм с упругим звеном (захват, тяга, проушина). При этом, тяга с захватом соединена двумя осями, что обеспечивает требуемую жёсткость трёхзвенника.Одна из осей, для компенсации нагрузок соединена с захватом через резиновую втулку. Регулировка по диаметру захватываемой детали осуществляется при помощи винта, перемещающего одновременно захват и тягу на оси проушины. Винт связан подвижно с обоймой,которая установлена на корпусе домкрата.
