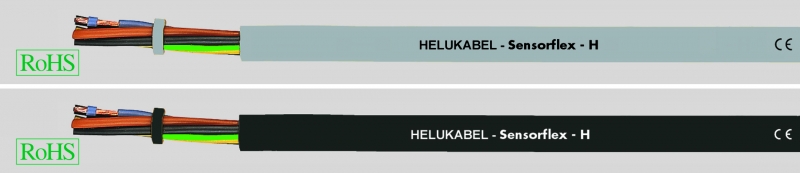

SENSORFLEX®-H (Li12Y11Y) | SENSORFLEX-H, сенсорный кабель для актуаторов датчика, безгалогеновый, высокогибкий, для буксируемых цепей, PUR, +125°C

SENSORFLEX®-H (Li12Y11Y)

Производитель — HELUKABEL

Оценка (средняя 5)

Технические характеристики Температурный диапазон подвижно от -30 °C до +80 °C стационарно от -40 °C до +80 °C Рабочее пиковое напряжение до 0,25 мм² 350 В от 0,34 мм² 500 В Тестовое переменное напряжение (50 Гц) до...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — SENSORFLEX®-H (Li12Y11Y)

Технические характеристики

Температурный диапазон

подвижно от -30 °C до +80 °C

стационарно от -40 °C до +80 °C
Рабочее пиковое напряжение

до 0,25 мм² 350 В

от 0,34 мм² 500 В
Тестовое переменное напряжение

(50 Гц)

до 0,25 мм² 1200 В

от 0,34 мм² 2000 В
Минимальный радиус изгиба

SENSORFLEX®-H (Li12Y11Y)

пр. 5x Ø кабеля

SENSORFLEX®-H (Li9Y11Y)

пр. 7,5x Ø кабеля

Sensorflex-H (Li4G4G)

пр. 15x Ø кабеля

Строение

SENSORFLEX®-H (Li12Y11Y)

Жилы из тончайших медных проволок в соответствии с DIN VDE 0295 кл. 6 или IEC 60228 кл. 6
Изоляция жил TPE
цвета жил см. таблицу ниже
PUR-оболочка
Цвет оболочки см. таблицу ниже

SENSORFLEX®-H (Li9Y11Y)

Жилы из тончайших медных проволок в соответствии с DIN VDE 0295 кл. 6 или IEC 60228 кл. 6
Изоляция жил PP
Цвета жил см. таблицу ниже
PUR-оболочка
Цвет оболочки см. таблицу ниже

Свойства

Низкий коэффициентом трения, предельная устойчивость к истиранию, гидролизу и микробам
Особо гибкий кабель для буксируемых цепей

Применение

Для децентрализованной техники подключения и управления.

Эти кабели используются для систем с разъемами подключения датчиков и исполнительных механизмов. В сочетании со смонтированными штекерами и блоками «исполнительный механизм – датчик» они являются важным соединительным звеном между периферией и ПЛК в производстве. Таким образом, смонтированные кабели во всех отраслях перерабатывающей промышленности обеспечивают снижение затрат в автоматизации. Там, где раньше много времени занимало кабельное подключение распределительных шкафов и машинного оборудования, теперь за счет технологии Fieldbus стал возможен перенос интерфейсов периферии из распределительного шкафа к машинам и установкам.

Перенос точек входов/выходов на периферию системы позволяет значительно сократить затраты на подключение.

CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.

Артикул №		Структура								AWG-номер
черный	серый	Кол-во жил x сечение мм²	Материал оболочки	Цвета жил	Тонко- прово- лочный	Сверх- гибкий **	Внешний Ø пр. мм	Вес меди кг / км	Вес пр. кг / км	AWG-номер
76283	76299	2 x 0,25	PUR	braun, blau		X	4,4	4,8	22,0	24
76284	76300	3 x 0,25	PUR	braun, blau, schwarz		X	4,4	7,2	22,0	24
76285	76301	4 x 0,25	PUR	braun, blau, schwarz, weiss		X	4,7	9,6	26,0	24
76286	76302	5 x 0,25	PUR	braun, blau, schwarz, weiss, grau		X	4,8	12,0	30,0	24
76287	76303	2 x 0,34	PUR	braun, blau		X	4,9	6,5	30,0	22
76288	76304	3 x 0,34	PUR	braun, blau, schwarz		X	4,9	9,8	30,0	22
76289	76305	4 x 0,34	PUR	braun, blau, schwarz, weiss		X	5,2	13,1	43,0	22
76290	76306	5 x 0,34	PUR	braun, blau, schwarz, weiss, grau		X	5,9	16,4	54,0	22
78265	78266	5 G 0,34	PUR	braun, blau, schwarz, weiss, grüngelb		X	5,9	16,4	54,0	22
76291	76307	2 x 0,5	PUR	braun, blau		X	5,0	9,6	40,0	20
78267	78268	3 G 0,5	PUR	JZ, schwarz mit Ziffer + grüngelb		X	5,7	14,4	43,0	20
76292	76308	3 x 0,5	PUR	braun, blau, schwarz		X	5,0	14,4	40,0	20
76293	76309	4 x 0,5	PUR	braun, blau, schwarz, weiss		X	5,5	19,2	47,0	20
76294	76310	5 x 0,5	PUR	braun, blau, schwarz, weiss, grau		X	6,0	24,0	55,0	20
76295	76311	2 x 0,75	PUR	braun, blau		X	5,7	14,4	47,0	18
78269	78270	3 G 0,75	PUR	braun, blau, grüngelb		X	5,9	21,6	54,0	18
76296	76312	3 x 0,75	PUR	braun, blau, schwarz		X	5,9	21,6	54,0	18
78271	78272	4 G 0,75	PUR	braun, blau, schwarz, grüngelb		X	6,2	28,8	67,0	18
76297	76313	4 x 0,75	PUR	braun, blau, schwarz, weiss		X	6,0	28,8	66,0	18
78273	78274	5 G 0,75	PUR	JZ, schwarz mit Ziffer + grüngelb		X	7,0	36,0	80,0	18
76298	76314	5 x 0,75	PUR	braun, blau, schwarz, weiss, grau		X	7,0	36,0	80,0	18
