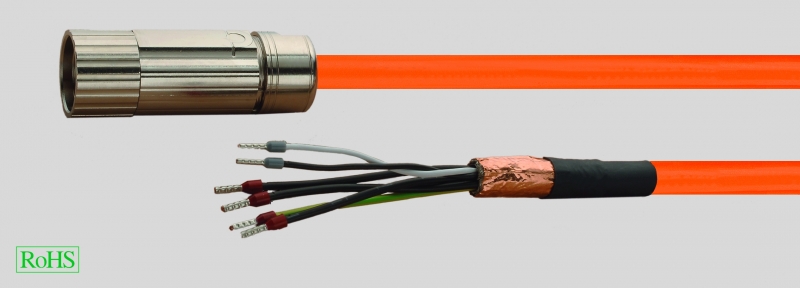

Характеристики — Сервокабели, для стационарной прокладки ( тип Globaldrive), в собранном виде
Технические характеристики
-
Температурный диапазон
подвижно от -20°C до +70°C
стационарно от -20 °C до +80 °C
-
Радиус изгиба
подвижно 18 x Ø кабеля
стационарно 9 x Ø кабеля
-
Макс. ускорение
5 м/с2
-
Циклы изгибов
50 000 при ≥ 18x Ø кабеля
-
Номинальное напряжение
U0/U 0,6/1 кВ
- Испытательное напряжение 4 кВ
-
Сопротивление изоляции
≥ 500 МОм x км
Строение
Силовые жилы
- Медные проводники
- Высококачественная PP-изоляция жил
- Обозначение жил 1,2,3
- Жила заземления желто-зеленая
Сигнальные жилы
Указания
Следует соблюдать указания изготовителей двигателей и контроллеров по максимально допустимым длинам кабеля.
Применение
Этот высококачественный готовый кабель применяется для неподвижного подключения двигателей. Специальная внешняя PVC-оболочка позволяет применять кабель во многих отраслях, например, в машино- и приборостроении.
Сертификаты
Desina® (ISO 23570)
VDE
UL/CSA
Особенности
Доступная по цене альтернатива, предназначенная для буксируемых цепей, соответствует всем требованиям производителей сервоприводов. Кабели в собранном виде можно выполнить любой длины и с индивидуальными изменениями по требованию заказчика.
Обозначение производителя |
Обозначение Helukabel |
Helukabel Арт.№ |
EWLMxxxGM-015C |
Motorleitung GM 015 |
660334 |
EWLMxxxGM-015C |
Motorleitung GM 015 |
660482 |
EWLMxxxGM-040 |
Motorleitung GM 040 |
660350 |
- |
Motorleitung GM 060 |
660731 |
EWLMxxxGM-100 |
Motorleitung GM 100 |
660738 |
EWLMxxxGM-040I |
Motorleitung GM 040I |
660762 |
- |
Motorleitung GM 060I |
660763 |
EWLMxxxGM-100I |
Motorleitung GM 100I |
660764 |
