SHIPFLEX 109, для буксируемых цепей, безгалогеновый, ЭМС, с разметкой метража
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальный экранированный кабель для буксируемых цепей
UL-Style 20234
Температурный диапазон
подвижно от -40°C до +80°C
стационарно от -40°C до +80°C
Температура монтажа
мин. -25°C
Номинальное...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — SHIPFLEX 109, для буксируемых цепей, безгалогеновый, ЭМС, с разметкой метража
- Специальный экранированный кабель для буксируемых цепей
- UL-Style 20234
-
Температурный диапазонподвижно от -40°C до +80°Cстационарно от -40°C до +80°C
-
Температура монтажамин. -25°C
-
Номинальное напряжениев соответствии с VDE U0/U 0,6/1 кВUL 1000 В
-
Сопротивление изоляциимин. 200 МОм x км
-
Минимальный радиус изгиба7,5xØ кабеля
-
Сопротивление связимакс. 250 Ом/км
-
Стойкость к радиациидо 100x106 сДж/кг (до 100 Мрад)
- Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6, BS 6360 кл. 6, IEC 60228 кл. 6
- Специальная изоляция жил
- Цвет жил — чёрный, с надписью U1, V2, W3
- Желто-зеленая жила заземления в зависимости от сечения кабеля при необходимости разделена на три части
- Повивная скрутка жил с оптимальным шагом
- Обмотка поверх внешнего повива
- Экранирующая оплётка из лужёных медных проволок, покрытие прибл. 85%
- Внешняя оболочка из цельного полиуретана в соответствии со станд. UL 1581 табл. 50227
- Цвет оболочки — оранжевый (RAL 2003)
- С маркировкой метража
- Не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 часть 804 тип испытания B)
- Безгалогеновый в соответствии с VDE 0482 часть 267/ DIN EN 50267-2-1/ IEC 60754-1 (DIN VDE 0472 часть 815)
- Маслостойкость в соответствии с IEC 60092-350, приложение F
- Поведение при низких температурах при -40°C в соответствии с IEC 60092-350 приложение E
- Устойчив к атмосферным воздействиям, озону и УФ-лучам
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
-
AWG sizes are approximate equivalentvalues. The actual cross-section is in mm².

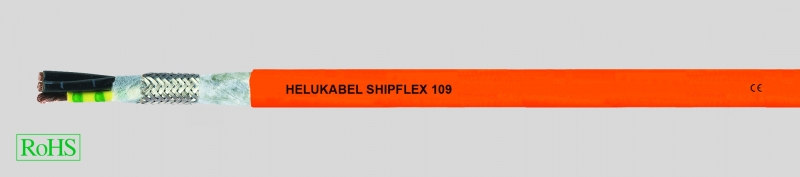

Кабель HELUKABEL® SHIPFLEX® 109 — это новая разработка для буксируемых цепей, протестирован с учётом специфических потребностей и строгих требований применения в прибрежных зонах. Данный кабель, соответствующий требованиям двух стандартов, имеет сертификат Регистра Ллойда. Внешняя PUR-оболочка с низким коэффициентом трения позволяет использовать кабель в маслянной среде и жёстких окружающих условиях. При применении в условиях, выходящих за рамки стандартных, рекомендуем ознакомиться с анкетой для буксируемых цепей в начале каталога. При применении в буксируемых цепях следует соблюдать руководство по монтажу.
ЭМС= Электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана. CE= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
AWG-номер | Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 19810 | 4 G 1 | 18 | 9,0 | 84,0 | 124,0 |
| 19811 | 4 G 1,5 | 16 | 10,5 | 105,0 | 175,0 |
| 19812 | 4 G 2,5 | 14 | 11,7 | 157,0 | 265,0 |
| 19813 | 4 G 4 | 12 | 13,4 | 231,0 | 390,0 |
| 19814 | 4 G 6 | 10 | 15,6 | 332,0 | 570,0 |
| 19815 | 4 G 10 | 8 | 19,2 | 527,0 | 804,0 |
| 19816 | 4 G 16 | 6 | 23,9 | 794,0 | 1450,0 |
| 19817 | 4 G 25 | 4 | 27,6 | 1180,0 | 1660,0 |
| 19818 | 4 G 35 | 2 | 32,7 | 1600,0 | 2400,0 |
| 19819 | 4 G 50 | 1 | 37,0 | 2165,0 | 2600,0 |
| 19820 | 4 G 70 | 2/0 | 43,0 | 3196,0 | 4600,0 |
| 19969 | 3 G 95 | 3/0 | 41,0 | 3090,0 | 4480,0 |
| 19821 | 4 G 95 | 3/0 | 48,0 | 4606,0 | 5350,0 |
