SHIPFLEX 109, для буксируемых цепей, безгалогеновый, одножильный, ЭМС (тип С), с разметкой метража

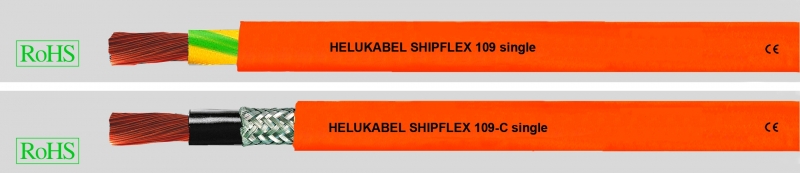

SHIPFLEX® 109 Single
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальный кабель для буксируемых цепей
UL-станд. 20234
Температурный диапазон
подвижно от -40 °C до +80 °C
стационарно от -40°C до +80°C
Температура монтажа
мин. -25°C
Номинальное напряжение...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — SHIPFLEX® 109 Single
- Специальный кабель для буксируемых цепей
- UL-станд. 20234
-
Температурный диапазонподвижно от -40 °C до +80 °Cстационарно от -40°C до +80°C
-
Температура монтажамин. -25°C
-
Номинальное напряжениев соответствии с VDE U0/U 0,6/1 кВUL 1000 В
-
Сопротивление изоляциимин. 100 МОм x км
-
Минимальный радиус изгиба для длительных изгибов7,5x Ø кабеля
-
Сопротивление связи(для С-типа)макс. 250 Ом/км
-
Стойкость к радиациидо 100x106 сДж/кг (до 100 Мрад)
- Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6, BS 6360 кл. 6, IEC 60228 кл. 6
- Специальная изоляция жил
- Цвет — чёрный или жёлто-зелёный
- Изоляция жил из цельного полиуретана в соответствии со станд. UL 1581 табл. 50227
- Цвет оболочки – оранжевый (RAL 2003)
- Экранированный тип с экранирующей оплёткой из лужёных медных проводов, покрытие прибл. 85%
- С разметкой метража
- Не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804, тип испытания B)
- Безгалогеновый в соответствии с VDE 0482 часть 267/ DIN EN 50267-2-1/ IEC 60754-1 (DIN VDE 0472 часть 815)
- Маслостойкий в соответствии с IEC 60092-350, приложение F
- Поведение при низких температурах при -40°C в соответствии с IEC 60092-350 приложение E
- Устойчив к атмосферным воздействиям, озону и УФ-излучению
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
-
AWG sizes are approximate equivalentvalues. The actual cross-section is in mm².
Кабель HELUKABEL® SHIPFLEX® 109 Single — это новая разработка для буксируемых цепей, протестирован с учётом специфических потребностей и строгих требований применения в прибрежных зонах. Данный кабель соответствует двум нормам, имеет сертификат Регистра Ллойда. Внешняя PUR-оболочка с низким коэффициентом трения позволяет использовать кабель в масляной среде и жёстких окружающих условиях. При применении в условиях, выходящих за рамки стандартных, рекомендуем ознакомиться с анкетой для буксируемых цепей в начале каталога. При применении в буксируемых цепях следует соблюдать руководство по монтажу.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
AWG-номер | Цвет жилы |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 21388 | 1 x 6 | 10 | schwarz | 6,9 | 58,0 | 108,0 |
| 21374 | 1 G 6 | 10 | grün-gelb | 6,9 | 58,0 | 108,0 |
| 21389 | 1 x 10 | 8 | schwarz | 8,3 | 96,0 | 170,0 |
| 21375 | 1 G 10 | 8 | grün-gelb | 8,3 | 96,0 | 170,0 |
| 21390 | 1 x 16 | 6 | schwarz | 9,5 | 154,0 | 240,0 |
| 21376 | 1 G 16 | 6 | grün-gelb | 9,5 | 154,0 | 240,0 |
| 21391 | 1 x 25 | 4 | schwarz | 11,3 | 240,0 | 370,0 |
| 21377 | 1 G 25 | 4 | grün-gelb | 11,3 | 240,0 | 370,0 |
| 21392 | 1 x 35 | 2 | schwarz | 12,7 | 336,0 | 490,0 |
| 21378 | 1 G 35 | 2 | grün-gelb | 12,7 | 336,0 | 490,0 |
| 21393 | 1 x 50 | 1 | schwarz | 15,0 | 480,0 | 665,0 |
| 21379 | 1 G 50 | 1 | grün-gelb | 15,0 | 480,0 | 665,0 |
| 21394 | 1 x 70 | 2/0 | schwarz | 16,3 | 672,0 | 910,0 |
| 21380 | 1 G 70 | 2/0 | grün-gelb | 16,3 | 672,0 | 910,0 |
| 21395 | 1 x 95 | 3/0 | schwarz | 18,8 | 912,0 | 1190,0 |
| 21381 | 1 G 95 | 3/0 | grün-gelb | 18,8 | 912,0 | 1190,0 |
| 21396 | 1 x 120 | 4/0 | schwarz | 20,9 | 1152,0 | 1530,0 |
| 21382 | 1 G 120 | 4/0 | grün-gelb | 20,9 | 1152,0 | 1530,0 |
| 21397 | 1 x 150 | 300 kcmil | schwarz | 23,2 | 1440,0 | 1720,0 |
| 21383 | 1 G 150 | 300 kcmil | grün-gelb | 23,2 | 1440,0 | 1720,0 |
| 21398 | 1 x 185 | 350 kcmil | schwarz | 25,7 | 1776,0 | 2280,0 |
| 21384 | 1 G 185 | 350 kcmil | grün-gelb | 25,7 | 1776,0 | 2280,0 |
| 21399 | 1 x 240 | 500 kcmil | schwarz | 28,2 | 2304,0 | 2895,0 |
| 21404 | 1 G 240 | 500 kcmil | grün-gelb | 28,2 | 2304,0 | 2895,0 |
