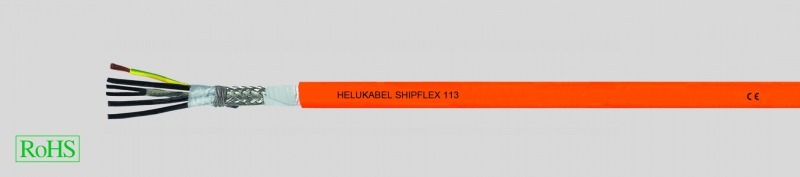

SHIPFLEX 113, для буксируемых цепей, безгалогеновый, ЭМС, с разметкой метража
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальный экранированный кабель для подвижных кабель-каналов
UL-Style 20234
Температурный дипазаон
подвижно от -40°C до +80°C
стационарно от -40°C до +80°C
Температура монтажа
мин. -25°C
...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — SHIPFLEX 113, для буксируемых цепей, безгалогеновый, ЭМС, с разметкой метража
- Специальный экранированный кабель для подвижных кабель-каналов
- UL-Style 20234
-
Температурный дипазаонподвижно от -40°C до +80°Cстационарно от -40°C до +80°C
-
Температура монтажамин. -25°C
-
Номинальное напряжениев соответствии с VDE U0/U 0,6/1 кВUL 1000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Минимальный радиус изгиба7,5xØ кабеля
-
Сопротивление связимакс. 250 Ом/км
-
Стойкость к радиациидо 100x106 сДж/кг (до 100 Мрад)
- Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6, BS 6360 кл.6, IEC 60228 кл.6
- Специальная изоляция жил
- Жилы питания чёрного цвета с надписью U1, V2, W3
- Желто-зелёная жила заземления, в зависимости от сечения кабеля при необходимости скручена вместе с жилами управления и питания
- Чёрные жилы управления с белыми цифрами 5,6
- Жилы управления экранированы попарно алюминиевой фольгой и лужёной медной оплёткой, покрытие прибл. 85%
- Жилы управления скручены попарно с питающими жилами с оптимальным шагом и со стабилизирующим наполнителем
- Обмотка поверх внешнего повива
- Экранирующая оплётка из лужёных медных проволок, оптимальное покрытие прибл. 85%
- Внешняя оболочка из цельного полиуретана в соответствии со станд. UL 1581, табл. 50227
- Цвет оболочки — оранжевый (RAL 2003)
- С разметкой метража
- Не распостраняющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804, тип испытания B)
- Безгалогеновый в соответствии с VDE 0482 часть 267/ DIN EN 50267-2-1/ IEC 60754-1 (DIN VDE 0472 часть 815)
- Маслостойкий в соответствии с IEC 60092-350, приложение F
- Поведение при низких температурах при -40°C в соответствии с IEC 60092-350 приложение E
- Устойчив к атмосферным воздействиям, озону и УФ-излучению
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Кабель HELUKABEL® SHIPFLEX® 113 — это новая разработка для буксируемых цепей, протестирован с учётом специфических потребностей и строгих требований применения в прибрежных зонах. Этот кабель сочетает в себе жилы питания с жилами управления. Данный кабель, соответствующий требованиям двух стандартов, имеет сертификат Регистра Ллойда. Внешняя PUR-оболочка с низким коэффициентом трения позволяет использовать кабель в масляной среде и жёстких окружающих условиях..
В особо сложных условиях эксплуатации рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей в таблице в начале каталога. При применении в буксируемых цепях следует соблюдать руководство по монтажу.
ЭМС= Электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 19822 | (4 G 1,5 + (2 x 1,0)) | 11,5 | 138,0 | 254,0 |
| 19827 | (4 G 1,5 + (2 x 1,5)) | 12,0 | 148,0 | 265,0 |
| 19823 | (4 G 2,5 + (2 x 1,0)) | 13,0 | 176,0 | 328,0 |
| 19828 | (4 G 2,5 + (2 x 1,5)) | 14,0 | 187,0 | 339,0 |
| 19824 | (4 G 4 + (2 x 1,0)) | 14,5 | 258,0 | 460,0 |
| 19829 | (4 G 4 + (2 x 1,5)) | 15,0 | 268,0 | 475,0 |
| 19825 | (4 G 6 + (2 x 1,0)) | 17,0 | 348,0 | 596,0 |
| 19830 | (4 G 6 + (2 x 1,5)) | 17,0 | 358,0 | 607,0 |
| 19826 | (4 G 10 + (2 x 1,0)) | 20,0 | 574,0 | 912,0 |
| 19831 | (4 G 10 + (2 x 1,5)) | 20,5 | 584,0 | 924,0 |
| 19832 | (4 G 16 + (2 x 1,5)) | 24,0 | 825,0 | 1205,0 |
| 19833 | (4 G 25 + (2 x 1,5)) | 28,5 | 1283,0 | 1510,0 |
| 19834 | (4 G 35 + (2 x 1,5)) | 32,0 | 1850,0 | 2005,0 |
| 19835 | (4 G 50 + (2 x 1,5)) | 37,0 | 2540,0 | 2890,0 |
