SHIPFLEX 121, для буксируемых цепей, безгалогеновый, ЭМС, с разметкой метража
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальный экранированный кабель для буксируемых цепей
UL-Style 20234
Температурный диапазон
подвижно от -40°C до +80°C
стационарно от -40°C до +80°C
Температура монтажа
мин. -25°C
Номинальное...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — SHIPFLEX 121, для буксируемых цепей, безгалогеновый, ЭМС, с разметкой метража
- Специальный экранированный кабель для буксируемых цепей
- UL-Style 20234
-
Температурный диапазонподвижно от -40°C до +80°Cстационарно от -40°C до +80°C
-
Температура монтажамин. -25°C
-
Номинальное напряжениев соответствии с VDE U0/U 0,6/1 кВUL 1000 В
-
Сопротивление изоляциимин. 200 МОм x км
-
Минимальный радиус изгиба7,5xØ кабеля
-
Сопротивление связимакс. 250 Ом/км
-
Стойкость к радиациидо 100x106 сДж/кг (до 100 Мрад)
- Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6, BS 6360 кл.6, IEC 60228 кл.6
- Специальная изоляция жил
- Питающие жилы чёрного цвета с надписью U1, V2, W3
- Желто-зеленая жила заземления, в зависимости от сечения кабеля при необходимости скручена вместе с жилами управления и питания
- Чёрные жилы управления с белыми цифрами 5,6,6
- Жилы управления экранированы попарно алюминиевой фольгой и лужёной медной оплёткой, покрытие прибл. 85%
- Жилы управления скручены попарно с питающими жилами с оптимальным шагом и со стабилизирующим наполнителем
- Обмотка поверх внешнего повива
- Экранирующая оплётка из лужёных медных проволок, оптимальное покрытие прибл. 85%
- Внешняя оболочка из цельного полиуретана в соответствии со станд. UL 1581, табл. 50227
- Цвет оболочки — оранжевый (RAL 2003)
- С разметкой метража
- Не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804, тип испытания B)
- Безгалогеновый в соответствии с VDE 0482 часть 267/ DIN EN 50267-2-1/ IEC 60754-1 (DIN VDE 0472 часть 815)
- Маслостойкий в соответствии с IEC 60092-350, приложение F
- Поведение при низких температурах при -40°C в соответствии с IEC 60092-350 приложение E
- Устойчив к атмосферным воздействиям, озону и УФ-излучению
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия

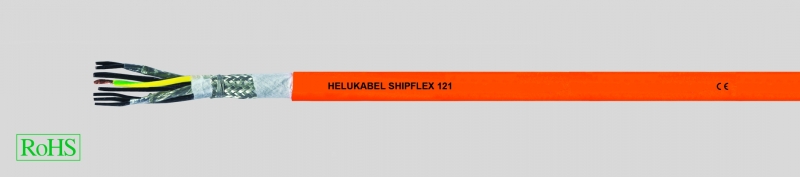

Кабель HELUKABEL® SHIPFLEX® 121 — это новая разработка для буксируемых цепей, протестирован с учётом специфических потребностей и строгих требований применения в прибрежных зонах. Этот кабель сочетает в себе жилы питания с жилами управления. Данный кабель соответствует двум нормам, имеет сертификат Регистра Ллойда.
Внешняя PUR-оболочка с низким коэффициентом трения позволяет использовать кабель в масляной среде и жёстких окружающих условиях.
В сложных условиях эксплуатации рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей в таблице в начале каталога. При применении в буксируемых цепях следует соблюдать руководство по монтажу.
ЭМС= Электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.CE= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 19836 | (4 G 1 + 2 x (2 x 0,75)) | 12,5 | 148,0 | 254,0 | - |
| 19837 | (4 G 1,5 + 2 x (2 x 0,75)) | 13,0 | 170,0 | 290,0 | - |
| 19838 | (4 G 2,5 + 2 x (2 x 1,0)) | 15,0 | 229,0 | 336,0 | 1 |
| 19839 | (4 G 4 + (2 x 1,5) + (2 x 1,0)) | 17,0 | 318,0 | 485,0 | - |
| 19840 | (4 G 6 + (2 x 1,5) + (2 x 1,0)) | 18,5 | 445,0 | 615,0 | - |
| 19841 | (4 G 10 + (2 x 1,5) + (2 x 1,0)) | 22,0 | 610,0 | 915,0 | - |
| 19842 | (4 G 16 + 2 x (2 x 1,5)) | 25,0 | 904,0 | 1226,0 | - |
| 19843 | (4 G 25 + 2 x (2 x 1,5)) | 29,0 | 1323,0 | 1595,0 | - |
| 19844 | (4 G 35 + 2 x (2 x 1,5)) | 33,0 | 1621,0 | 2196,0 | - |
| 19845 | (4 G 50 + 2 x (2 x 1,5)) | 37,0 | 2585,0 | 2995,0 | - |
