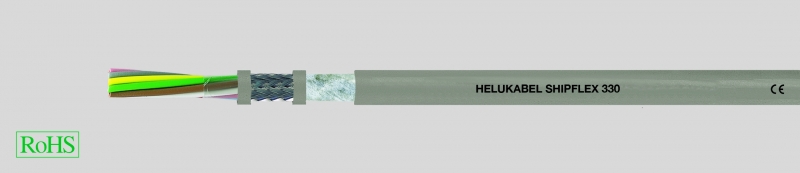

SHIPFLEX 330, для буксируемых цепей, безгалогеновый, ЭМС, с разметкой метража
Производитель —
Оценка (средняя 4)
Технические характеристики
Специальный экранированный кабель для буксируемых цепей
UL-Style 20233
Температурный диапазон
подвижно от -40 °C до +80 °C
стационарно от -40°C до +80°C
Температура монтажа
мин. -25°C
Номинальное...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — SHIPFLEX 330, для буксируемых цепей, безгалогеновый, ЭМС, с разметкой метража
- Специальный экранированный кабель для буксируемых цепей
- UL-Style 20233
-
Температурный диапазонподвижно от -40 °C до +80 °Cстационарно от -40°C до +80°C
-
Температура монтажамин. -25°C
-
Номинальное напряжениеVDE U0/U 300/500 ВUL 300 В
-
Сопротивление изоляциимин. 100 МОм x км
-
Минимальный радиус изгиба7,5 Ø кабеля
-
Сопротивление связимакс. 250 Ом/км
-
Стойкость к радиациидо 100x106 сДж/кг (до 100 Мрад)
- Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6, BS 6360 кл. 6, IEC 60228 кл. 6 6
- Специальная изоляция жил
- Цветовой код в соответствии с DIN 47100
- Повивная скрутка жил с оптимальным шагом
- Обмотка поверх внешнего повива
- Экранирующая оплётка из лужёных медных проводов, покрытие прибл. 85%, по запросу — алюминиевая плёнка под оплёткой
- Внешняя оболочка из цельного полиуретана в соответствии со станд. UL 1581 табл. 50227
- Цвет оболочки – серый (RAL 7001)
- С разметкой метража
- Не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804, тип испытания B)
- Безгалогеновый в соответствии с VDE 0482 часть 267/ DIN EN 50267-2-1/ IEC 60754-1 (DIN VDE 0472 часть 815)
- Маслостойкий в соответствии с IEC 60092-350, приложение F
- Поведение при низких температурах при -40°C в соответствии с IEC 60092-350 приложение E
- Устойчив к атмосферным воздействиям, озону и УФ-лучам
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
-
AWG sizes are approximate equivalentvalues. The actual cross-section is in mm².
Кабель HELUKABEL® SHIPFLEX® 330 — это новая разработка для буксируемых цепей, протестирован с учётом специфических потребностей и строгих требований применения в прибрежных зонах. Данный кабель, соответствующий двум нормам, имеет сертификат Регистра Ллойда.
Внешняя PUR-оболочка с низким коэффициентом трения позволяет использовать кабель в масляной среде и жёстких окружающих условиях.
В сложных условиях эксплуатации рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей в таблице в начале каталога. При применении в буксируемых цепях следует соблюдать руководство по монтажу.
ЭМС= Электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
AWG-номер | Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 19846 | 2 x 0,25 | 24 | 5,0 | 14,9 | 38,0 |
| 19847 | 3 x 0,25 | 24 | 5,2 | 18,8 | 44,0 |
| 19848 | 4 x 0,25 | 24 | 5,5 | 21,3 | 51,0 |
| 19849 | 5 x 0,25 | 24 | 5,8 | 31,0 | 68,0 |
| 19850 | 7 x 0,25 | 24 | 6,7 | 39,6 | 82,0 |
| 19851 | 12 x 0,25 | 24 | 8,0 | 59,1 | 124,0 |
| 19852 | 18 x 0,25 | 24 | 9,0 | 78,4 | 150,0 |
| 19853 | 25 x 0,25 | 24 | 10,8 | 101,0 | 204,0 |
| 19854 | 36 x 0,25 | 24 | 11,5 | 126,4 | 230,0 |
| 19855 | 2 x 0,34 | 22 | 5,2 | 18,1 | 45,0 |
| 19856 | 3 x 0,34 | 22 | 5,5 | 28,7 | 60,0 |
| 19857 | 4 x 0,34 | 22 | 5,8 | 35,7 | 76,0 |
| 19858 | 5 x 0,34 | 22 | 6,5 | 39,1 | 82,0 |
| 19859 | 7 x 0,34 | 22 | 7,2 | 52,7 | 110,0 |
| 19860 | 12 x 0,34 | 22 | 8,5 | 76,4 | 166,0 |
| 19861 | 18 x 0,34 | 22 | 10,0 | 99,7 | 216,0 |
| 19862 | 25 x 0,34 | 22 | 12,0 | 155,0 | 305,0 |
| 19863 | 36 x 0,34 | 22 | 13,0 | 188,0 | 340,0 |
