SHIPFLEX 340, для буксируемых цепей, безгалогеновый, ЭМС, с разметкой метража
Производитель —
Оценка (средняя 3)
Технические характеристики
Попарно скрученный специальный экранированный кабель для буксируемых цепей
UL-Style 20233
Температурный диапазон
подвижно от -40 °C до +80 °C
стационарно от -40°C до +80°C
Температура монтажа
мин....
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — SHIPFLEX 340, для буксируемых цепей, безгалогеновый, ЭМС, с разметкой метража
- Попарно скрученный специальный экранированный кабель для буксируемых цепей
- UL-Style 20233
-
Температурный диапазонподвижно от -40 °C до +80 °Cстационарно от -40°C до +80°C
-
Температура монтажамин. -25°C
-
Номинальное напряжениеVDE U0/U 300/500 ВUL 300 ВСопротивление изоляциимин. 100 МОм x км
-
Минимальный радиус изгиба7,5x Ø кабеляСопротивление связимакс. 250 Ом/км
-
Стойкость к радиациидо 100x106 сДж/кг (до 100 Мрад)
- Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6, BS 6360 кл. 6, IEC 60228 кл. 6
- Специальная изоляция жил
- Маркировка жил в соответствии с DIN 47100
- Скрутка жил, повивная скрутка пар с оптимальным шагом без скручивания тел самих жил
- Обмотка поверх внешнего повива
- Экранирующая оплётка из лужёных медных проводов, покрытие прибл. 85%, по запросу алюминиевая плёнка под оплёткой
- Внешняя оболочка из цельного полиуретана в соответствии со станд. UL 1581 табл. 50 227
- Цвет оболочки – серый (RAL 7001)
- С разметкой метража
- Не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804, тип испытания B)
- Безгалогеновый в соответствии с VDE 0482 часть 267/ DIN EN 50267-2-1/ IEC 60754-1 (DIN VDE 0472 часть 815)
- Маслостойкий в соответствии с IEC 60092-350, приложение F
-
Поведение при низких температурах при-40°C в соответствии с IEC 60092-350, приложение F
- Устойчив к атмосферным воздействиям, озону и УФ-излучению
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
-
AWG sizes are approximate equivalentvalues. The actual cross-section is in mm².

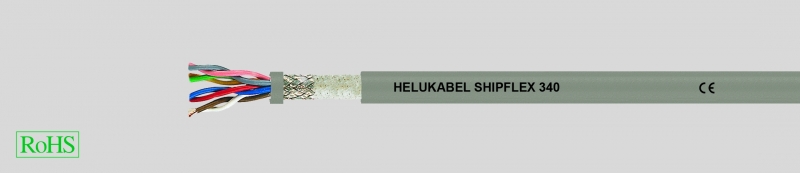

Кабель HELUKABEL® SHIPFLEX® 340 — это новая разработка для буксируемых цепей, протестирован с учётом специфических потребностей и строгих требований применения в прибрежных зонах. Данный кабель, соответствует двум нормам имеет сертификат Регистра Ллойда.
Внешняя PUR-оболочка с низким коэффициентом трения позволяет использовать кабель в масляной среде и жёстких окружающих условиях.
При применении в условиях, выходящих за рамки стандартных, рекомендуем ознакомиться с анкетой для буксируемых цепей в начале каталога. При применении в буксируемых цепях следует соблюдать руководство по монтажу.
ЭМС = электромагнитная совместимость
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во пар x кол-во жил x номинальное сечение, мм² |
AWG-номер | Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 19927 | 2 x 2 x 0,25 | 24 | 6,8 | 32,0 | 60,0 |
| 19928 | 3 x 2 x 0,25 | 24 | 7,1 | 38,0 | 70,0 |
| 19929 | 4 x 2 x 0,25 | 24 | 7,5 | 43,0 | 82,0 |
| 19930 | 5 x 2 x 0,25 | 24 | 8,0 | 51,0 | 99,0 |
| 19931 | 6 x 2 x 0,25 | 24 | 8,5 | 72,0 | 126,0 |
| 19932 | 7 x 2 x 0,25 | 24 | 9,2 | 75,0 | 135,0 |
| 19933 | 12 x 2 x 0,25 | 24 | 11,4 | 117,0 | 189,0 |
| 19934 | 18 x 2 x 0,25 | 24 | 13,5 | 148,0 | 248,0 |
| 19935 | 25 x 2 x 0,25 | 24 | 15,0 | 233,0 | 343,0 |
| 19936 | 2 x 2 x 0,34 | 22 | 7,4 | 41,0 | 81,0 |
| 19937 | 3 x 2 x 0,34 | 22 | 7,7 | 52,0 | 100,0 |
| 19938 | 4 x 2 x 0,34 | 22 | 8,4 | 59,0 | 119,0 |
| 19939 | 5 x 2 x 0,34 | 22 | 9,1 | 67,0 | 135,0 |
| 19940 | 6 x 2 x 0,34 | 22 | 10,0 | 86,0 | 163,0 |
| 19941 | 7 x 2 x 0,34 | 22 | 10,5 | 94,0 | 170,0 |
| 19942 | 12 x 2 x 0,34 | 22 | 12,2 | 122,0 | 220,0 |
| 19943 | 18 x 2 x 0,34 | 22 | 14,4 | 197,0 | 277,0 |
| 19944 | 25 x 2 x 0,34 | 22 | 16,5 | 238,0 | 400,0 |
| 19945 | 2 x 2 x 0,5 | 20 | 8,0 | 53,0 | 100,0 |
| 19946 | 3 x 2 x 0,5 | 20 | 8,4 | 73,0 | 131,0 |
| 19947 | 4 x 2 x 0,5 | 20 | 9,0 | 77,0 | 149,0 |
| 19948 | 5 x 2 x 0,5 | 20 | 9,7 | 86,0 | 160,0 |
| 19949 | 6 x 2 x 0,5 | 20 | 10,6 | 103,0 | 170,0 |
| 19950 | 7 x 2 x 0,5 | 20 | 11,5 | 117,0 | 191,0 |
| 19951 | 12 x 2 x 0,5 | 20 | 13,5 | 199,0 | 361,0 |
| 19952 | 18 x 2 x 0,5 | 20 | 15,7 | 265,0 | 427,0 |
| 19953 | 25 x 2 x 0,5 | 20 | 18,2 | 344,0 | 740,0 |
| 19954 | 2 x 2 x 0,75 | 19 | 9,0 | 61,0 | 102,0 |
| 19955 | 3 x 2 x 0,75 | 19 | 9,5 | 87,0 | 144,0 |
| 19956 | 4 x 2 x 0,75 | 19 | 10,3 | 95,0 | 160,0 |
| 19957 | 5 x 2 x 0,75 | 19 | 11,2 | 115,0 | 193,0 |
| 19958 | 6 x 2 x 0,75 | 19 | 12,1 | 137,0 | 218,0 |
| 19959 | 7 x 2 x 0,75 | 19 | 13,0 | 153,0 | 298,0 |
| 19960 | 12 x 2 x 0,75 | 19 | 16,0 | 261,0 | 406,0 |
| 19961 | 18 x 2 x 0,75 | 19 | 18,0 | 374,0 | 519,0 |
| 19962 | 2 x 2 x 1 | 18 | 10,0 | 73,0 | 120,0 |
| 19963 | 3 x 2 x 1 | 18 | 10,4 | 94,0 | 161,0 |
| 19964 | 4 x 2 x 1 | 18 | 11,8 | 118,0 | 184,0 |
| 19965 | 5 x 2 x 1 | 18 | 12,6 | 139,0 | 217,0 |
| 19966 | 6 x 2 x 1 | 18 | 13,6 | 188,0 | 295,0 |
| 19967 | 7 x 2 x 1 | 18 | 14,8 | 204,0 | 311,0 |
| 19968 | 12 x 2 x 1 | 18 | 18,0 | 324,0 | 602,0 |
