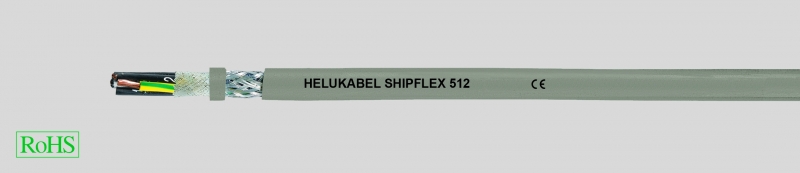

SHIPFLEX 512, для буксируемых цепей, безгалогеновый, ЭМС, с разметкой метража
Производитель —
Оценка (средняя 2)
Технические характеристики
Специальный экранированный кабель для буксируемых цепей
UL-Style 20234
Температурный диапазон
подвижно от -40 °C до +80 °C
стационарно от -40°C до +80°C
Температура монтажа
мин. -25°C
Номинальное...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — SHIPFLEX 512, для буксируемых цепей, безгалогеновый, ЭМС, с разметкой метража
- Специальный экранированный кабель для буксируемых цепей
- UL-Style 20234
-
Температурный диапазонподвижно от -40 °C до +80 °Cстационарно от -40°C до +80°C
-
Температура монтажамин. -25°C
-
Номинальное напряжениеUL 1000 В
-
Сопротивление изоляциимин. 100 МОм x км
-
Минимальный радиус изгиба7,5x Ø кабеля
-
Сопротивление связимакс. 250 Ом/км
-
Стойкость к радиациидо 100x106 сДж/кг (до 100 Мрад)
- Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6, BS 6360 кл. 6, IEC 60228 кл. 6
- Специальная изоляция жил
- Чёрные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
- Желто-зеленая жила заземления во внешнем слое для 3 жил и более
- Повивная скрутка жил с оптимальным шагом
- Экранирующая оплётка из лужёных медных проводов, покрытие прибл. 85%, по запросу — алюминиевая плёнка под оплёткой
- Внешняя оболочка из цельного полиуретана в соответствии со станд. UL 1581 табл. 50227
- Цвет оболочки – серый (RAL 7001)
- С разметкой метража
- Не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804, тип испытания B)
- Безгалогеновый в соответствии с VDE 0482 часть 267/ DIN EN 50267-2-1/ IEC 60754-1 (DIN VDE 0472 часть 815)
- Маслостойкий в соответствии с IEC 60092-350, приложение F
- Поведение при низких температурах при -40°C в соответствии с IEC 60092-350 приложение E
- Устойчив к атмосферным воздействиям, озону и УФ-лучам
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
-
AWG sizes are approximate equivalentvalues. The actual cross-section is in mm².
Кабель HELUKABEL® SHIPFLEX® 512 Single — это новая разработка для буксируемых цепей, протестирован с учётом специфических потребностей и строгих требований применения в прибрежных зонах. Данный кабель, соответствующий двум нормам, имеет сертификат Регистра Ллойда. Внешняя PUR-оболочка с низким коэффициентом трения позволяет использовать кабель в масляной среде и жёстких окружающих условиях. При применении в условиях, выходящих за рамки стандартных, ознакомьтесь с анкетой для буксируемых цепей в начале каталога. При применении в буксируемых цепях следует соблюдать руководство по монтажу.
ЭМС= Электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
AWG-номер | Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 19864 | 2 x 0,5 | 20 | 6,3 | 35,0 | 50,0 |
| 19865 | 3 G 0,5 | 20 | 6,5 | 42,0 | 60,0 |
| 19866 | 4 G 0,5 | 20 | 7,0 | 47,0 | 64,0 |
| 19867 | 5 G 0,5 | 20 | 7,5 | 56,0 | 79,0 |
| 19868 | 7 G 0,5 | 20 | 8,5 | 69,0 | 101,0 |
| 19869 | 12 G 0,5 | 20 | 10,0 | 108,0 | 164,0 |
| 19870 | 18 G 0,5 | 20 | 11,5 | 145,0 | 227,0 |
| 19871 | 25 G 0,5 | 20 | 13,5 | 240,0 | 331,0 |
| 19872 | 36 G 0,5 | 20 | 15,2 | 318,0 | 457,0 |
| 19873 | 2 x 0,75 | 19 | 7,0 | 40,0 | 65,0 |
| 19874 | 3 G 0,75 | 19 | 7,2 | 52,0 | 71,0 |
| 19875 | 4 G 0,75 | 19 | 7,8 | 60,0 | 82,0 |
| 19876 | 5 G 0,75 | 19 | 8,5 | 71,0 | 97,0 |
| 19877 | 7 G 0,75 | 19 | 9,6 | 91,0 | 141,0 |
| 19878 | 12 G 0,75 | 19 | 11,5 | 142,0 | 217,0 |
| 19879 | 18 G 0,75 | 19 | 13,0 | 212,0 | 304,0 |
| 19880 | 25 G 0,75 | 19 | 15,8 | 281,0 | 420,0 |
| 19881 | 36 G 0,75 | 19 | 17,5 | 350,0 | 535,0 |
| 19882 | 2 x 1 | 18 | 7,4 | 50,0 | 69,0 |
| 19883 | 3 G 1 | 18 | 7,7 | 60,0 | 84,0 |
| 19884 | 4 G 1 | 18 | 8,5 | 71,0 | 104,0 |
| 19885 | 5 G 1 | 18 | 9,0 | 88,0 | 130,0 |
| 19886 | 7 G 1 | 18 | 10,4 | 111,0 | 160,0 |
| 19887 | 12 G 1 | 18 | 12,4 | 184,0 | 270,0 |
| 19888 | 18 G 1 | 18 | 14,3 | 260,0 | 391,0 |
| 19889 | 25 G 1 | 18 | 17,0 | 349,0 | 547,0 |
| 19890 | 36 G 1 | 18 | 19,0 | 510,0 | 790,0 |
| 19891 | 2 x 1,5 | 16 | 8,0 | 63,0 | 90,0 |
| 19892 | 3 G 1,5 | 16 | 8,3 | 80,0 | 109,0 |
| 19893 | 4 G 1,5 | 16 | 9,2 | 97,0 | 132,0 |
| 19894 | 5 G 1,5 | 16 | 10,0 | 119,0 | 169,0 |
| 19895 | 7 G 1,5 | 16 | 11,6 | 147,0 | 219,0 |
| 19896 | 12 G 1,5 | 16 | 13,8 | 267,0 | 363,0 |
| 19897 | 18 G 1,5 | 16 | 16,2 | 374,0 | 496,0 |
| 19898 | 25 G 1,5 | 16 | 19,0 | 526,0 | 724,0 |
| 19899 | 36 G 1,5 | 16 | 21,5 | 702,0 | 1190,0 |
| 19900 | 2 x 2,5 | 14 | 9,5 | 96,0 | 136,0 |
| 19901 | 3 G 2,5 | 14 | 10,3 | 144,0 | 179,0 |
| 19902 | 4 G 2,5 | 14 | 11,3 | 149,0 | 201,0 |
| 19903 | 5 G 2,5 | 14 | 12,4 | 181,0 | 232,0 |
| 19904 | 7 G 2,5 | 14 | 14,4 | 255,0 | 357,0 |
| 19905 | 12 G 2,5 | 14 | 17,5 | 441,0 | 586,0 |
| 19906 | 18 G 2,5 | 14 | 20,3 | 604,0 | 1064,0 |
| 19907 | 25 G 2,5 | 14 | 24,2 | 793,0 | 1411,0 |
| 19908 | 36 G 2,5 | 14 | 27,2 | 1034,0 | 1623,0 |
| 19909 | 3 G 4 | 12 | 11,5 | 174,0 | 257,0 |
| 19910 | 4 G 4 | 12 | 12,4 | 230,0 | 324,0 |
| 19911 | 5 G 4 | 12 | 13,5 | 274,0 | 401,0 |
| 19912 | 6 G 4 | 12 | 15,2 | 295,0 | 456,0 |
| 19913 | 7 G 4 | 12 | 16,3 | 316,0 | 511,0 |
| 19914 | 3 G 6 | 10 | 13,5 | 240,0 | 343,0 |
| 19915 | 4 G 6 | 10 | 15,2 | 305,0 | 427,0 |
| 19916 | 5 G 6 | 10 | 16,5 | 442,0 | 562,0 |
| 19917 | 6 G 6 | 10 | 17,8 | 471,0 | 628,0 |
| 19918 | 7 G 6 | 10 | 19,5 | 505,0 | 692,0 |
| 19919 | 3 G 10 | 8 | 17,1 | 367,0 | 731,0 |
| 19920 | 4 G 10 | 8 | 19,0 | 549,0 | 992,0 |
| 19921 | 5 G 10 | 8 | 20,7 | 607,0 | 1014,0 |
| 19922 | 6 G 10 | 8 | 22,0 | 711,0 | 1241,0 |
| 19923 | 7 G 10 | 8 | 24,0 | 820,0 | 1491,0 |
| 19924 | 3 G 16 | 6 | 19,8 | 692,0 | 1004,0 |
| 19925 | 4 G 16 | 6 | 21,8 | 840,0 | 1296,0 |
| 19926 | 5 G 16 | 6 | 24,0 | 1050,0 | 1658,0 |
