Сетевые компоненты для Industrial Ethernet

• Непосредственное подключение к прибору кабеля IE FC 4x2 длиной до 60 м без использования IE TP кордов.
• Простое подключение методом прокалывания изоляции 8-жильных витых пар (10/100/1000 Мбит/с) без использования специального инструмента.
• Снижение ошибок при монтаже благодаря наличию видимой зоны соединений и цветовой маркировке контактов для подключения жил кабеля.
• Промышленное исполнение: прочный металлический корпус, отсутствие мелких деталей, которые можно потерять.
• Надежное подключение экрана и обеспечение высокой стойкости к электромагнитным воздействиям.
• Специальный рельеф укладки кабеля, исключающий возможность приложения тяговых усилий к контактным соединениям.
• Соответствие требованиям стандартов EN 50173 (RJ45) / ISO IEC 11801.
• Наличие пружинной защелки, надежно фиксирующей штекер в гнезде RJ45 прибора. Например, SCALANCE X, SCALANCE S и т.д.

• Идеальное решение для использования соединителей RJ45 на полевом уровне.
• Сокращение времени и снижение количества ошибок при монтаже, обеспечиваемые применением технологии FastConnect и отсутствием мелких деталей, которые можно легко потерять.
• Металлический корпус, высокая стойкость к воздействию помех.
• Предотвращение ошибок, обеспечиваемое наличием цветовой маркировки контактов и прозрачного пластикового корпуса над контактными соединениями.
• Скоординированная система IE FC соединителей и IE FC кабелей, имеющая одобрение UL.

Компактная и прочная конструкция позволяет использовать штекеры IE FC RJ45 Plug в офисных и промышленных условиях.

Штекер Industrial Ethernet FastConnect RJ45 4 x 2 позволяет выполнять быстрый и простой монтаж кабелей Industrial Ethernet FastConnect 2 x 4 (8-жильная витая пара) в полевых условиях.

Для разделки кабеля может использоваться инструмент IE FC, позволяющий выполнять быстрое удаление оболочки и экрана кабеля перед установкой штекера IE FC RJ45 4x2. Все части штекера крепятся к корпусу, поэтому потерять их невозможно.

Новый штекер позволяет устанавливать непосредственные соединения Industrial Ethernet между двумя соседними сетевыми компонентами длиной до 60 м и скоростью обмена данными 10/ 100/ 1000 Мбит/с без использования TP кордов.

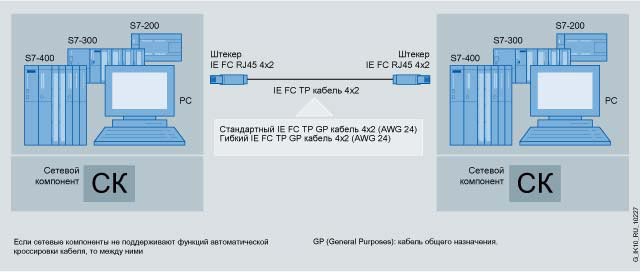

Использование IE FC кабеля 4х2 с штекерами IE FC RJ45 4x2

Штекер IE FC RJ45 4x2 поставляется в варианте с осевым (180°) отводом кабеля.

Он обеспечивает высокое удобство подключения IE FC кабеля 4х2 к терминалам данных или сетевым компонентам. Штекер имеет металлический корпус промышленного исполнения и хорошую защиту линий связи от механических и электромагнитных воздействий.

Восемь встроенных контактов с цветовой маркировкой и ножами для прорезания изоляции обеспечивают возможность простого и безошибочного подключения жил кабелей 4х2 или 2х2. После разделки кабеля его жилы вставляются в отверстия прозрачного пластикового корпуса. В момент перевода пластикового корпуса в рабочее положение ножи контактов прорезают изоляцию жил и устанавливают надежные электрические соединения.

Благодаря своим небольшим размерам штекер может использоваться для подключения IE FC кабеля к приборам, оснащенным одним или несколькими гнездами RJ45.

Наличие пружинной защелки позволяет надежно фиксировать штекер в гнезде и сохранять надежные контактные соединения даже при приложении тяговых усилий к кабелю.

Штекер IE FC RJ45 4 x 2 используется для монтажа некроссированных IE FC кабелей без использования TP кордов. При скорости обмена данными 10/ 100/ 100 Мбит/с длина линии связи может достигать 60 м. Допускается выполнение монтажа и кроссированных кабелей с выделением приемных и передающих витых пар в штекере.

При открытом корпусе хорошо видна цветовая маркировка контактов штекера. Это практически исключает возможность появления ошибок при подключении жил кабеля. Контактные соединения устанавливаются в момент закрывания корпуса за счет прорезания изоляции жил ножами контактов. Прозрачный внутренний корпус позволяет выполнять визуальный контроль состояния соединений.
