Сетевые компоненты для Industrial Ethernet

• Непосредственное подключение к сетевым станциям/ компонентам Industrial Ethernet FC TP кабелей 2 x 2 длиной до 100 м без использования TPкордов
• Простое подключение (методом прокалывания изоляции жил) 4-жильных TP кабелей (100 Мбит/с) без использования специального инструмента
• Безошибочный монтаж благодаря хорошо видимым точкам соединения и цветной маркировки контактов
• Промышленное исполнение (прочный металлический корпус, отсутствие мелких деталей, которые можно потерять)
• Превосходная электромагнитная совместимость, надежная защита от воздействия помех
• Специальный рельеф укладки кабеля в корпусе, исключающий возможность приложения тяговых усилий к точкам контактных соединений
• Совместимость со стандартом EN 50173 (RJ45)
• Специальный рельеф для фиксации штекера в гнезде RJ45

• Идеальное решение для использования штекеров RJ45 на полевом уровне
• Быстрый и безошибочный монтаж на основе технологии FastConnect
• Металлический корпус, высокая стойкость к воздействию помех
• Надежное экранирование, специальный рельеф для укладки кабеля, исключающий возможность приложения тяговых усилий к контактным соединениям
• Цветная маркировка контактов для подключения жил IE FC TP кабеля
• Полная совместимость с технологией Industrial Ethernet FastConnect и исчерпывающий спектр FastConnect кабелей с одобрениями UL и PROFInet совместимостью

Штекеры IE FC RJ45 имеют компактный прочный корпус и могут использоваться в промышленных и офисных условиях.

Они позволяют выполнять простой и быстрый монтаж на Industrial Ethernet FastConnect кабели 2 x 2 (4-жильные TP кабели) в полевых условиях.

Для разделки IE FC TP кабелей рекомендуется использовать специальный инструмент Industrial Ethernet FastConnect, существенно упрощающий и ускоряющий выполнение монтажных работ.

Новые штекеры позволяют устанавливать непосредственную связь между сетевыми станциями/ компонентами с помощью IE FC TP кабеля (до 100 Мбит/с) без использования TP кордов. Длина линии связи не должна превышать 100 м.

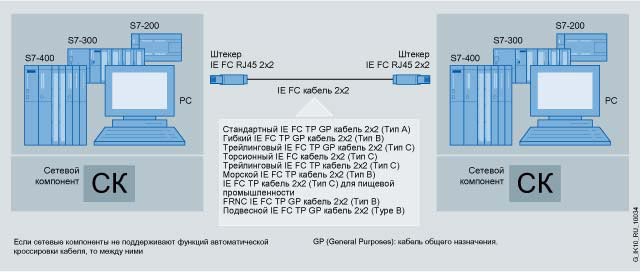

Использование FC кабелей с IE FC RJ45 разъемом

Штекеры Industrial Ethernet FC RJ45 имеют два исполнения:

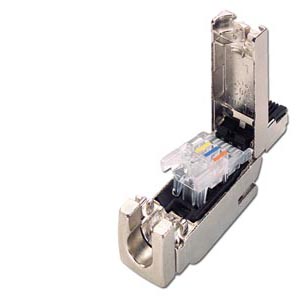

• с отводом кабеля под углом 180° (с осевым отводом кабеля)

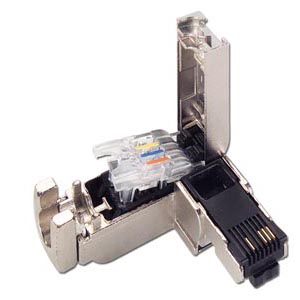

• с отводом кабеля под углом 90° (с угловым отводом кабеля)

Они позволяют оптимизировать структуру кабельных соединений Industrial Ethernet FastConnect между сетевыми станциями/ компонентами. Прочный металлический корпус промышленного исполнения обеспечивает надежную защиту линий связи от воздействия помех и механических воздействий.

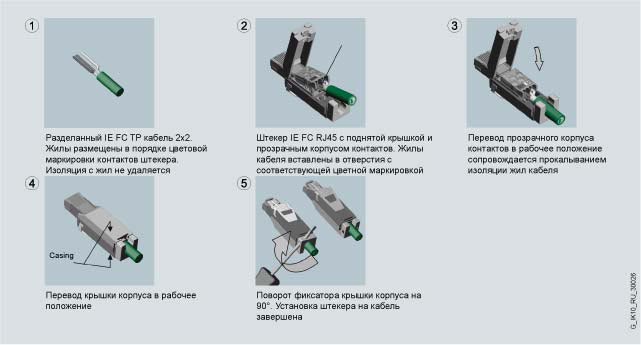

4 встроенных ножевых контакта обеспечивают возможность быстрого подключения жил FC кабеля. При поднятой крышке концы разделанного кабеля вставляются в ножевые контакты штекера. Опускание крышки в рабочее положение приводит к прокалыванию изоляции жил и появлению надежного электрического контакта между жилами кабеля и контактами штекера. Одновременно появляется надежное электрическое соединение с экраном кабеля.

Благодаря своей компактности штекеры могут подключаться к приборам, оснащенным одним гнездом RJ45 или блоком гнезд RJ45.

Штекеры Industrial Ethernet FC RJ45 используются для монтажа некроссированных 100 Мбит/с Ethernet соединений длиной до 100 м без использования TP кордов. Допускается монтаж кроссированное подключение кабелей с перекрещиванием жил приема и передачи данных.

Диагностика

При открытой крышке корпуса становится видна цветная маркировка ножевых контактов штекера, что существенно упрощает выполнение монтажных работ. Внутренний прозрачный корпус ножевых контактов позволяет выполнять визуальную проверку правильности подключения жил кабеля.
