ШВВПн | соединительные

ШВВПн

Производитель — Российский производитель

Оценка (средняя 5)

ГОСТ 7399-97 Назначение Провода и шнуры предназначены для присоединения различных электрических машин, приборов, радио- и телеаппаратуры и других подвижных и неподвижных установок бытового назначения к электрическим сетям номинальным переменным...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — ШВВПн

ГОСТ 7399-97

Назначение

Провода и шнуры предназначены для присоединения различных электрических машин, приборов, радио- и телеаппаратуры и других подвижных и неподвижных установок бытового назначения к электрическим сетям номинальным переменным напряжением до 450/750 В при температуре от -40 до +40 °С.

Длительно допустимая температура нагрева токопроводящих жил проводов и шнуров с резиновой изоляцией — до +65 °С, с ПВХ изоляцией — до +70 °С.

Провода и шнуры с изоляцией из ПВХ пластиката не распространяют горение при одиночной прокладке.

Номенклатура и конструктивные особенности

Марка кабеля	Конструктивные особенности	Преимущественные области применения
ШВВПн	Шнур с параллельными жилами с ПВХ изоляцией и ПВХ оболочкой, гибкий, на напряжение до 380 В для систем 380/380 В	Для присоединения приборов личной гигиены и микроклимата, электропаяльников, светильников, кухонных электромеханических приборов, радиоэлектронной аппаратуры, стиральных машин, холодильников и др. подобных приборов, эксплуатируемых в жилых и административных помещениях; для изготовления удлинительных шнуров
ПВСн	Провод со скрученными жилами с ПВХ изоляцией и ПВХ оболочкой, гибкий, на номинальное напряжение до 380 В для систем 380/660 В	Для присоединения электроприборов и электроинструмента по уходу за помещением и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства и огородничества и других подобных машин и приборов; для изготовления удлинительных шнуров
ПРСн	Провод со скрученными жилами с резиновой изоляцией и резиновой оболочкой, гибкий, на номинальное напряжение до 380 В для систем 380/660 В	То же, и электронагревательных приборов

К марке провода или шнура, не предназначенного для армирования неразборной арматурой, добавляют букву «н».

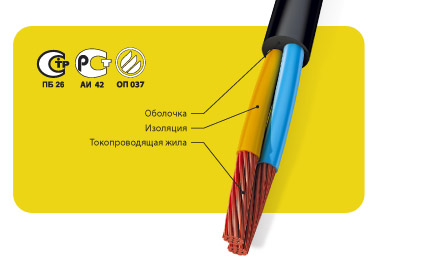

Конструкция проводов

Марка	Число и номинальное сечение жил, мм²	Номинальная толщина, мм		Максимальные наружные размеры, мм
Марка	Число и номинальное сечение жил, мм²	изоляции	оболочки	ШВВП	ШВВПн
ШВВП ШВВПн	2 x 0,50	0,5	0,6	3,4 x 5,4	3,7 x 5,9
	2 x 0,75			3,6 x 5,8	3,8 x 6,3
	3 x 0,50			3,3 x 7,4	3,7 x 8,2
	3 x 0,75			3,6 x 8,2	3,8 x 8,7
ПВС ПВСн	2 x 0,75	0,6	0,8	6,6	7,2
	2 x 1,0	0,6	0,8	7,0	7,5
	2 x 1,5	0,7	0,8	8,2	8,6
	2 x 2,5	0,8	1,0	-	10,6
	3 x 0,75	0,6	0,8	7,0	7,6
	3 x 1,0	0,6	0,8	7,6	8,0
	3 x 1,5	0,7	0,9	8,8	9,4
	3 x 2,5	0,8	1,1	-	11,4
	4 x 0,75	0,6	0,8	-	8,3
	4 x 1,0	0,6	0,9	-	9,0
	4 x 1,5	0,7	1,0	-	10,5
	4 x 2,5	0,8	1,1	-	12,5
	5 x 0,75	0,6	0,9	-	9,3
	5 x 1,0	0,6	0,9	-	9,8
	5 x 1,5	0,7	1,1	-	11,6
	5 x 2,5	0,8	1,2	-	13,9
ПРС ПРСн	2 x 0,75	0,6	0,8	7,0	7,4
	2 x 1,0	0,6	0,9	7,6	8,0
	2 x 1,5	0,8	1,0	9,3	9,8
	2 x 2,5	0,9	1,1	-	11,6
	3 x 0,75	0,6	0,9	7,5	8,1
	3 x 1,0	0,6	0,9	8,1	8,5
	3 x 1,5	0,8	1,0	10,0	10,4
	3 x 2,5	0,9	1,1	-	12,4
	4 x 0,75	0,6	0,9	-	8,8
	4 x 1,0	0,6	0,9	-	9,3
	4 x 1,5	0,8	1,1	-	11,6
	4 x 2,5	0,9	1,2	-	13,8
	5 x 0,75	0,6	1,0	-	9,9
	5 x 1,0	0,6	1,0	-	10,3
	5 x 1,5	0,8	1,1	-	12,7
	5 x 2,5	0,9	1,3	-	15,3

Строительная длина — не менее 50 м.

Срок службы — не менее 6 лет.

Пример условного обозначения: «Провод ПВС 3x0,75 ГОСТ 7399-97».
