SiF/GL, SiD, SiD/GL

Производитель — HELUKABEL

Оценка (средняя 3)

Технические характеристики Провод со специальной силиконовой оболочкой с повышенной термостойкостью на основании DIN VDE 0250 часть 1 и часть 502 Температурный диапазон от -60°C до +180°C (кратковременно +220°C) Предельная...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — SiF/GL, SiD, SiD/GL

Технические характеристики

Провод со специальной силиконовой оболочкой с повышенной термостойкостью на основании DIN VDE 0250 часть 1 и часть 502
Температурный диапазон

от -60°C до +180°C

(кратковременно +220°C)
Предельная температура

проводника +180°C
Номинальное напряжение

U0/U 300/500 В
Испытательное напряжение 2000 В
Напряжение пробоя мин. 5000 В
Минимальный радиус изгиба

15х Ø провода

(SiD только для стационарной прокладки)
Стойкость к радиации

до 20 x 106 сДж/кг (до 20 Мрад)

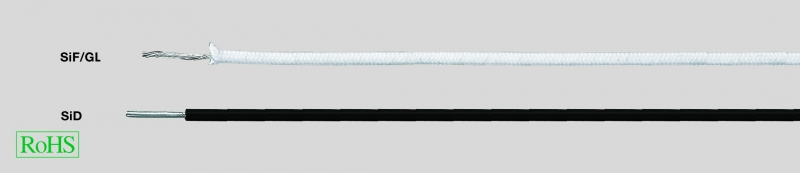

Строение

Тип SiF/GL

Медные лужёные проводники,

от 0,5 мм² в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
Строение проводника

0,25 мм² = 14x0,15 мм
Изоляция жилы из силикона
Оплётка из стеклоткани

Тип SiD

Медный проводник, лужёный, однопроволочный
Изоляция жилы из силикона

Тип SiD/GL

Медный проводник, лужёный, однопроволочный
Изоляция жилы из силикона
Оплетка из стекловолокна

Свойства

Устойчив к

высокомолекулярным маслам, растительным и животным жирам, спиртам, пластификаторам и клофенам, разбавленным кислотам, щелочам и солевым растворам, окислителям, тропическим воздействиям, морской воде, кислороду, озону
Коррозионная активность газов сгорания при горении

(безгалогеновый)

в соответствии с VDE 0482 часть 267/ DIN EN 50267-2-2/ IEC 60754-2 (DIN VDE 0472 часть 813)
Воспламеняемость

Не способствует распространению горения.

Испытание в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804, тип испытания B)
Высокая температура возгорания
При стационарном монтаже прокладывать только в открытых вентилируемых трубопроводах или каналах. В противном случае при прекращении подачи воздуха и при температуре свыше 90°C ухудшаются свойства силикона

Указания

Добавьте к артикулу индекс цвета жилы в соответствии со следующим кодом:

00 = зелёный, 01 — чёрный, 02 = красный, 03 = синий, 04 = коричневый, 05 = белый, 06 = серый, 07 = фиолетовый, 08 = жёлтый, 09 = оранжевый, 10 = прозрачный, 11 = розовый, 12 = бежевый, 13 = двухцветный

Применение

Используется в качестве специального провода, стойкого к высоким или низким температурам. Применяется главным образом на металлургических, сталепрокатных заводах, в сталелитейном производстве, авиационной промышленности, кораблестроении, а также на предприятиях по производству керамики, на стекольных и цементных заводах. Безгалогеновые провода особенно подходят для применения на электростанциях.

CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.

Арт.№	Номинальное сечение mm²	Внешний Ø пр. мм	Вес меди кг / км	Вес пр. кг / км	AWG-номер
47001	0,25	2,4	2,4	7,7	24
47002	0,5	2,5	4,8	12,4	20
47003	0,75	2,8	7,2	16,2	18
47004	1	2,9	9,6	18,2	17
47005	1,5	3,2	14,4	23,4	16
47006	2,5	3,8	24,0	35,2	14
47007	4	4,6	38,0	53,5	12
47008	6	5,4	58,0	77,4	10
47009	10	7,6	96,0	129,2	8
47010	16	8,4	154,0	198,4	6
47011	25	10,2	240,0	303,0	4
47012	35	11,3	336,0	413,2	2
47013	50	13,4	480,0	577,8	1
