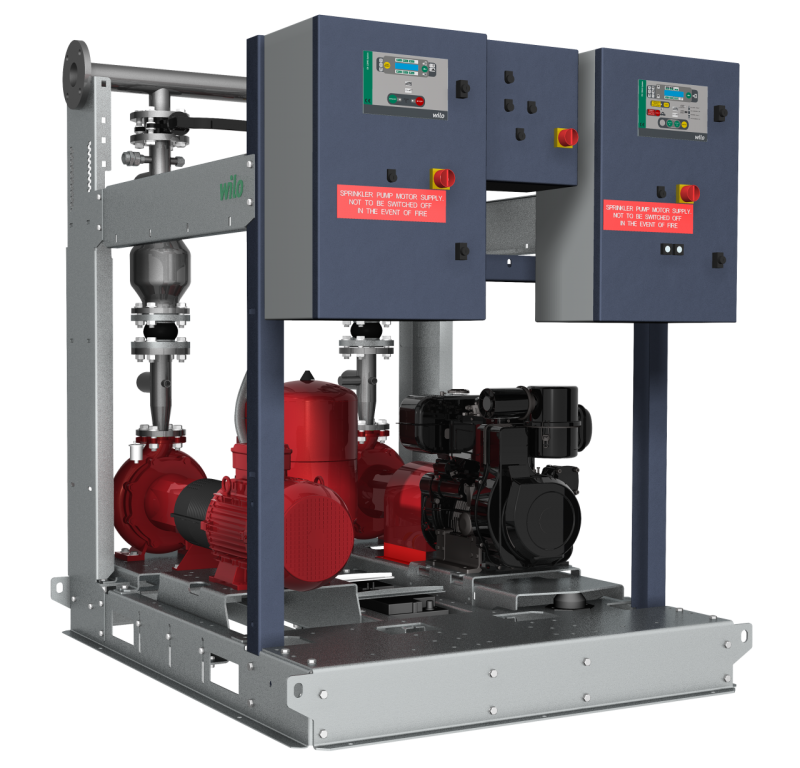

SiFire Easy 80/200-192R-30/30 EEJ
Производитель — Wilo
Оценка (средняя 5)
Технический паспорт Характеристики System Макс. температура перекачиваемой жидкости T 50 В°C Температура окружающей среды, макс. T 40 В°C Максимальное рабочее давление p max 10 бар Кол-во электрических приводов 2 Кол-во дизельных...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — SiFire Easy 80/200-192R-30/30 EEJ

Технический паспорт

Характеристики

System
Макс. температура перекачиваемой жидкости T50 В°C
Температура окружающей среды, макс. T40 В°C
Максимальное рабочее давление pmax10 бар
Кол-во электрических приводов2
Кол-во дизельных приводов0
Кол-во подпитывающих насосов1
Степень защиты установкиIP 54
Номинальные внутренние диаметры трубы на стороне всасывания RPSDN 100
Номинальные внутренние диаметры трубы с напорной стороны RPDDN 125
Материалы
Фундаментная рамаSteel galvanized
Система накопительных трубопроводовPainted steel
Разделительные кольцаБронза (CuSn5Pb20)
Вал насоса1.4057 [AISI431]
Корпус насосаEN-GJL-250
Рабочее колесо1.4408 [AISI316]
Electric pump
Подключение к сети3~400 V, 50 Hz
Частота сети F50 Гц
Число полюсов2
Класс изоляцииF
Резьбовой ввод для кабеля2xM501xM16 PG
Номинальная мощность электродвигателя P230.00 кВт
Класс эффективности мотораIE3
Номинальный ток 3~400 В, 50 Гц IN54.22 A
Jockey pump
Номинальный ток 3~400 В, 50 Гц IN1.83 A
Номинальная мощность мотора P20.75 кВт
Vessel volume V20 л
Рабочее колесо1.4301
Корпус насосаEN-GJL-250
Вал мотора1.4301
O-ring (jockey)EPDM
Данные для заказа
ИзделиеWilo
Тип80/200-192R-30/30 EEJ
Арт.-№4205305
Вес, прим. m1,399 кг
Полный вес m1,457 кг

Размеры и габаритные чертежи

Габаритный чертеж

Номинальные внутренние диаметры трубы с напорной стороны RPD

DN 125

Номинальные внутренние диаметры трубы на стороне всасывания RPS

DN 100

Размеры H

1860 мм

Размеры H1

1637 мм

Размеры H2

395 мм

Размеры HB

1471 мм

Размеры L

2098 мм

Размеры L1

125 мм

Размеры P

1582 мм

Размеры T

1521 мм

Характеристики

Характеристики

Схема подключения

Данные для заказа

Данные для заказа
ИзделиеWilo
Тип80/200-192R-30/30 EEJ
Арт.-№4205305
Номер EAN4048482662725
ЦветЗеленый/черный/серебристый
Минимальное количество для заказа1
Единица минимального кол-ва для заказаPCE
Вес (нетто) kg1399
Длина (нетто) mm2098
Ширина (нетто) mm1582
Высота (нетто) mm1860
Вес (брутто) kg1457
Длина (брутто) mm1782
Ширина (брутто) mm2296
Высота (брутто) mm1860
Вид упаковкиСпециальная палета
Свойства упаковкиУпаковка для продажи
Штук на поддон1
Количество на один слой1

Описание изделия

Полный текст

Установка повышения давления в виде полностью автоматической компактной установки для пожаротушения в соответствии с EN 12845.

Состоит из 2 насосов (основной/резервный) с горизонтальной опорной рамой (EN 733), со сменной муфтой, электродвигателем и многоступенчатым вертикальным подпитывающим электронасосом, мембранным напорным резервуаром (емкость: 20 л), а также распределительным шкафом для каждого насоса, закрепленным на прочной поддерживающей конструкции.

Две модели EC-Fire E для электродвигателей, обе оснащены системой Easy Controller, а также модель EC-Fire J для подпитывающего насоса, прочная конструкция из специальных фасонных деталей с нишами для вилочных погрузчиков и крюками для обеспечения удобной и надежной транспортировки. Регулируемое по высоте крепление для выпускного коллектора, специальная опорная рама, благодаря которой существенно снижается передача вибрации, обеспечивается надежность и продлевается срок службы.

Контур с двойным нажимным выключателем, манометром, обратным клапаном, вентилем (с защитой от несанкционированного доступа) для основного и резервного насоса для автоматического запуска. Кабели спрятаны в конструкцию и защищены от ударов и порезов. В серийном исполнении предусмотрена мембрана, устанавливаемая непосредственно на корпус основного/резервного насоса, благодаря которой удается избежать перегрева при нулевом расходе.

Два прибора управления EC-Fire E и один EC-Fire J для установок пожаротушения согласно EN 12845.

Приборы управления интегрированы в корпус из листовой стали в соответствии с классом защиты IP54.

Максимальное качество регулирования и простое управление благодаря использованию прибора управления EC-Fire с непосредственной индикацией актуального рабочего состояния, с символьным ЖК-дисплеем с индикацией на нескольких языках, с несложным пользовательским интерфейсом с управлением посредством простого меню, с нажимными кнопками для максимально быстрой настройки параметров. Блок управления и регулирования с возможностью связи для осуществления контроля над работой установки.

Установка смонтирована на опорной раме, готова к подключению к электросети и внешней системе трубопроводов.

Входное давление:

При проектировании конфигурации системы необходимо учесть максимальное приточное давление (см. технические характеристики). Максимально допустимое приточное давление – это разность, выводимая из максимального рабочего давления системы с соответствующим вычетом предусматриваемого максимального напора насоса при Q = 0. В спринклерных установках в соответствии со стандартом EN 12845 давление воды не должно превышать 12 бар. В спринклерных установках с сильным подъемом, перепад высот в которых между самым высоким и самым низким спринклером составляет более 45 м, давление воды на выходе насоса или в трубопроводах может составлять более 12 бар, при условии, что все компоненты установки рассчитаны на такой уровень давления.

Установка насоса для повышения давления осуществляется в зависимости от условий всасывания.

Для основного/резервного насоса необходимо установить приемный резервуар с подсоединением к напорной трубе над насосом.

Расход

В зависимости от конфигурации системы основного/резервного насоса: до 350 м³/ч (97 л/с).

Приборы/блоки управления в системах подачи воды для пожаротушения

Wilo-Control SC-Fire E (основной или резервный насос с электродвигателем)

Аппаратное обеспечение:

Полностью электронный центральный блок управления, вмонтированный в покрытый лаком корпус из листовой стали, класс защиты IP54, устройства управления и индикации расположены на передней двери

Особенности и функции:

Конструкция блока управления зависит от мощности подключенного насоса (запуск прямым пускателем от сети (DOL) или по схеме переключения со звезды на треугольник). Прибор включает в себя такие компоненты:

  • Главный выключатель: для включения и выключения прибора управления. (При несанкционированном использовании в случае пожара)
  • Дисплей: вмонтированный в дверь распределительного шкафа дисплей для управления и отображения индикации. На дисплей посредством символов выводятся параметры и рабочее состояние насоса, блока управления и регулирования. Выбор пунктов меню и ввод параметров осуществляется с помощью нажимных кнопок на передней дверце.
  • Микропроцессор: микропроцессор с программным ПЛК, сетевым блоком питания и контактами ввода-вывода. Конфигурация программирования зависит от самой установки и спринклерной установки.
  • Индикаторы: Индикаторы с большим ресурсом сигнализируют о готовности насоса, режиме работы электродвигателя и насоса, о включении манометрического и поплавкового выключателя, неудачной попытке запуска, ручном запуске и ручном останове.
  • Кнопки: Нажимные кнопки для ручного запуска и ручного останова, тестовой проверки светосигнальных индикаторов и выбора пунктов меню.
  • Предохранители: Плавкие предохранители, которые выдерживают пусковой ток не менее 20 с
  • Запуск электродвигателя: Контактор для прямого включения, до 22 кВт, при большей мощности запуск осуществляется по схеме переключения со звезды на треугольник
  • защита электродвигателя: Только для сигнализации
  • Контроль водоснабжения: посредством поплавкового выключателя, чтобы уровень воды постоянно составлял не менее 2/3 объема приемного резервуара
  • Контроль эксплуатационных характеристик: Электропитание и мощность насоса
  • Отчет об обобщенной сигнализации неисправности: любые ошибки выводятся на общий индикатор неисправностей.
  • Индивидуальный отчет о неисправности: важные сообщения о неудавшейся попытке запуска выводятся на индивидуальный индикатор ошибок
  • Сообщение об ошибке и квитирование: все сообщения об ошибках сигнализируются светодиодными индикаторами, выводятся на дисплей в виде кода ошибки, после чего их необходимо квитировать

Программное обеспечение:

  • на заводе запрограммирован полностью автоматический режим работы
  • Информация по напряжению, силе тока и мощности насоса
  • Управление через меню с текстовой индикацией

Соответствует следующим стандартам:

  • «Стационарные противопожарные установки — автоматические спринклерные системы пожаротушения (EN 12845), часть «Насосы с электродвигателем»
  • «Электрическое оснащение машин» (EN 60204-1)
  • «Комбинации низковольтных приборов управления» (DIN EN 61439-1 и EN 61439-2)
  • «Электромагнитная совместимость – помехоустойчивость в промышленных зонах» (EN 61000-6-2)
  • «Электромагнитная совместимость – создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях» (EN 61000-6-3)

Функциональное описание:

Управление насосами с электродвигателем, датчиками для контроля насосов и информационным состоянием осуществляется с помощью блоков управления Wilo EC-Fire E. Управляемый микропроцессором прибор контроля служит для управления и регулировки всех необходимых функций установки повышения давления согласно EN 12845, как во время испытаний, так и во время работы спринклерной системы пожаротушения.

Операционная логика системы пожаротушения основывается на каскадной калибровке манометрических выключателей для запуска насоса.

Если разомкнут один или несколько контуров, либо если спринклер неисправен, вследствие чего повышается расход воды, давление в системе падает. Это ведет к запуску основного насоса прибором управления. Если в системах с несколькими насосами основной электрический насос не запускается (например, из-за проблем с электропитанием), вследствие падения давления активируется манометрический выключатель резервного насоса, и этот насос запускается. В некоторых случаях можно использовать два или более электронасосов.

Как только контур спринклера или отсекающая заслонка, по которой подпитываются спринклерные головки, закроются, в установке восстанавливается поддерживающее давление. После этого, чтобы остановить насос, необходимо нажать кнопки останова на передней дверце.

Wilo-Control EC-Fire J (подпитывающий насос с электродвигателем)

Аппаратное обеспечение:

Полностью электромеханический блок управления, вмонтированный в покрытый лаком корпус из листовой стали, класс защиты IP54, устройства управления и индикации расположены на передней двери

Особенности и функции:

Конструкция блока управления зависит от мощности подключенного насоса. Прибор включает в себя такие компоненты:

  • Главный выключатель: для включения и выключения прибора управления
  • Индикаторы: индикаторы с большим ресурсом сигнализируют готовность, рабочее состояние насоса, а также суммарную ошибку
  • Выключатель: поворотный выключатель для настройки ручного или автоматического режима
  • Запуск электродвигателя: прямой магнитный пускатель
  • защита электродвигателя: выключатель для защиты от коротких замыканий и перегрузок
  • Индивидуальный отчет о неисправности: сообщение о неисправности электродвигателя (короткое замыкание, перегрузка)
  • Сообщение об ошибке и квитирование: о неисправности электродвигателя сигнализирует соответствующий светодиодный индикатор. Квитирование сигнала неисправности выполняется во время повторного включения защитного выключателя электродвигателя

Соответствует следующим стандартам:

  • «Стационарные противопожарные установки – автоматические спринклерные системы пожаротушения (EN 12845), часть «Подпитывающие насосы»
  • «Электрическое оснащение машин» (EN 60204-1)
  • «Комбинации низковольтных приборов управления» (DIN EN 61439-1 и EN 61439-2)
  • «Электромагнитная совместимость – помехоустойчивость в промышленных зонах» (EN 61000-6-2)
  • «Электромагнитная совместимость – создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях» (EN 61000-6-3)

Функциональное описание:

Управление подпитывающими насосами с электродвигателем и датчиками осуществляется с помощью прибора управления Wilo-Control EC-Fire J в соответствии с EN 12845, как во время испытаний, так и во время работы спринклерной системы пожаротушения.

Операционная логика системы пожаротушения основывается на каскадной калибровке манометрических выключателей для запуска насоса.

Жокей-насос (подпитывающий насос), предназначенный для повышения давления, запускается первым. Он обеспечивает наполнение системы водой и поддержание в ней давления. Насос включается, когда в системе падает давление. Регулирование останова и запуска осуществляется с помощью манометрического выключателя с соответствующей калибровкой.

System
Макс. температура перекачиваемой жидкости T50 В°C
Температура окружающей среды, макс. T40 В°C
Максимальное рабочее давление pmax10 бар
Кол-во электрических приводов2
Кол-во дизельных приводов0
Кол-во подпитывающих насосов1
Степень защиты установкиIP 54
Номинальные внутренние диаметры трубы на стороне всасывания RPSDN 100
Номинальные внутренние диаметры трубы с напорной стороны RPDDN 125
Материалы
Фундаментная рамаSteel galvanized
Система накопительных трубопроводовPainted steel
Разделительные кольцаБронза (CuSn5Pb20)
Корпус насосаEN-GJL-250
Рабочее колесо1.4408 [AISI316]
Electric pump
Подключение к сети3~400 V, 50 Hz
Частота сети F50 Гц
Число полюсов2
Класс изоляцииF
Резьбовой ввод для кабеля2xM501xM16 PG
Номинальная мощность электродвигателя P230.00 кВт
Класс эффективности мотораIE3
Номинальный ток 3~400 В, 50 Гц IN54.22 A
Jockey pump
Номинальный ток 3~400 В, 50 Гц IN1.83 A
Номинальная мощность мотора P20.75 кВт
Vessel volume V20 л
Рабочее колесо1.4301
Корпус насосаEN-GJL-250
Вал мотора1.4301
O-ring (jockey)EPDM
Данные для заказа
ИзделиеWilo
Тип80/200-192R-30/30 EEJ
Арт.-№4205305
Вес, прим. m1,399 кг
Полный вес m1,457 кг
