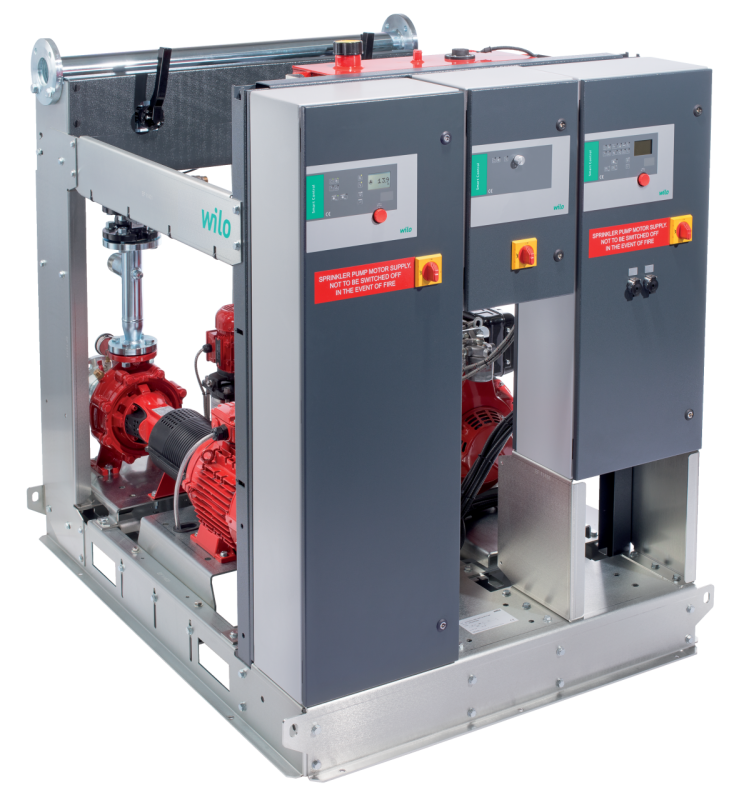

SiFire EN 125/250-251-132 E
Производитель — Wilo
Оценка (средняя 3)
Технический паспорт Характеристики System Макс. температура перекачиваемой жидкости T 50 В°C Температура окружающей среды, макс. T 40 В°C Максимальное рабочее давление p max 10 бар Кол-во электрических приводов 1 Кол-во дизельных...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — SiFire EN 125/250-251-132 E

Технический паспорт

Характеристики

System
Макс. температура перекачиваемой жидкости T50 В°C
Температура окружающей среды, макс. T40 В°C
Максимальное рабочее давление pmax10 бар
Кол-во электрических приводов1
Кол-во дизельных приводов0
Кол-во подпитывающих насосов0
Степень защиты установкиIP 54
Номинальные внутренние диаметры трубы на стороне всасывания RPSDN 150
Номинальные внутренние диаметры трубы с напорной стороны RPDDN 200
Материалы
Фундаментная рамаSteel galvanized
Система накопительных трубопроводовPainted steel
Вал насоса1.4542
Корпус насосаEN-GJS-400-18
Рабочее колесо1.4408 [AISI316]
Electric pump
Подключение к сети3~400 V, 50 Hz
Частота сети F50 Гц
Число полюсов2
Класс изоляцииF
Резьбовой ввод для кабеля2xM63 PG
Номинальная мощность электродвигателя P2132.00 кВт
Класс эффективности мотораIE3
Коэффициент мощности cos φ 100% 0.90
Номинальный ток 3~400 В, 50 Гц IN223.00 A
Данные для заказа
ИзделиеWilo
ТипSiFire EN 125/250-251-132 E
Арт.-№4183713
Вес, прим. m1,601 кг
Полный вес m1,721 кг

Размеры и габаритные чертежи

Габаритный чертеж

Приведены примеры установок.

Принадлежности заказываются отдельно.

Поверхность для установки: ровная и горизонтальная

Место установки: сухое, хорошо проветриваемое и защищенное от замерзания

Номинальные внутренние диаметры трубы с напорной стороны RPD

DN 200

Номинальные внутренние диаметры трубы на стороне всасывания RPS

DN 150

Размеры H

2433 мм

Размеры H1

2263 мм

Размеры H2

689 мм

Размеры HB

1814 мм

Размеры L

2737 мм

Размеры L1

170 мм

Размеры P

1026 мм

Размеры T

969 мм

Характеристики

Характеристики

Схема подключения

Схема подключения

Электрический насос

X0Подключение к сети
X1Соединение насоса (DOL или SD)
X4Цифровые входы
1, 2Свободно программируемое сообщение об ошибке
3, 4Опциональный манометрический выключатель насоса (замыкающий контакт)
5, 6Манометрический выключатель (замыкающий контакт)
7, 8Поплавковый выключатель (нормальнозамкнутый контакт)
X7Подключение датчика
1, 2Манометрический выключатель (замыкающий контакт)
3, 4Автоматика выключена
5, 6Насос работает
7, 8Запрос включения насоса
9, 10Свободно программируемое сообщение об ошибке
11, 12Неудачная попытка запуска
13, 14Ошибка шины
15, 16Суммарная ошибка
17, 18Электропитание

Данные для заказа

Данные для заказа
ИзделиеWilo
ТипSiFire EN 125/250-251-132 E
Арт.-№4183713
Номер EAN4048482375106
ЦветЗеленый/черный/серебристый
Минимальное количество для заказа1
Единица минимального кол-ва для заказаPCE
Вес (нетто) kg1601
Длина (нетто) mm2737
Ширина (нетто) mm1026
Высота (нетто) mm2433
Вес (брутто) kg1721
Вид упаковкиСпециальная палета
Свойства упаковкиУпаковка для продажи
Штук на поддон1
Количество на один слой1

Описание изделия

Полный текст

Установка повышения давления в виде полностью автоматической компактной установки для пожаротушения в соответствии с EN 12845.

Состоит из насоса с горизонтальной опорной рамой (EN 733), со сменной муфтой, электродвигателем и мембранным напорным резервуаром (емкость: 20 л), а также распределительным шкафом, закрепленным на прочной несущей конструкции.

Модель SC-Fire Е для электродвигателя, оснащенная системой Smart Controller, прочная конструкция из специальных фасонных деталей с нишами для вилочных погрузчиков и крюками для обеспечения удобной и надежной транспортировки. Регулируемое по высоте крепление для выпускного коллектора и специальная опорная рама, благодаря которой существенно снижается передача вибрации, обеспечивается надежность и продлевается срок службы.

Контур с двойным нажимным выключателем, манометром, обратным клапаном, вентилем (с защитой от несанкционированного доступа) для основного насоса для автоматического запуска. Кабели спрятаны в конструкцию и защищены от ударов и порезов. В серийном исполнении предусмотрена мембрана, устанавливаемая непосредственно на корпус основного насоса, благодаря которой удается избежать перегрева при нулевом расходе.

Прибор управления SC-Fire Е для установок пожаротушения согласно ЕN 12845.

Прибор управления интегрирован в корпус из листовой стали класса защиты IP54.

Чрезвычайно высокое качество управления и очень простая эксплуатация благодаря системе управления SC Fire, с отображаемыми на ЖК-дисплее пиктограммами; несложный пользовательский интерфейс с простой конфигурацией меню, кнопочный и поворотный выключатели для быстрой настройки параметров. Блок управления и регулирования с возможностью связи для осуществления контроля над работой установки.

Установка смонтирована на опорной раме, готова к подсоединению к электросети и внешней системе трубопроводов.

Входное давление:

При проектировании конфигурации системы необходимо учесть максимальное приточное давление (см. технические характеристики). Максимально допустимое приточное давление – это разность, выводимая из максимального рабочего давления системы с соответствующим вычетом предусматриваемого максимального напора насоса при Q = 0. В спринклерных установках в соответствии со стандартом EN 12845 давление воды не должно превышать 12 бар. В спринклерных установках с сильным подъемом, перепад высот в которых между самым высоким и самым низким спринклером составляет более 45 м, давление воды на выходе насоса или в трубопроводах может составлять более 12 бар, при условии, что все компоненты установки рассчитаны на такой уровень давления.

Установка насоса для повышения давления осуществляется в зависимости от условий всасывания.

Для основного насоса необходимо установить приемный резервуар с подсоединением к напорной трубе над насосом.

Расход

В зависимости от конфигурации системы основного насоса: до 750 м³/ч (208 л/с).

Прибор/блок управления в системах подачи воды для пожаротушения

Wilo-Control SC-Fire E (основной насос с электродвигателем)

Аппаратное обеспечение:

Полностью электронный центральный блок управления, вмонтированный в покрытый лаком корпус из листовой стали, класс защиты IP54, устройства управления и индикации расположены на передней двери

Особенности и функции:

Конструкция блока управления зависит от мощности подключенного насоса (запуск прямым пускателем от сети (DOL) или по схеме переключения со звезды на треугольник). Прибор включает в себя такие компоненты:

  • Главный выключатель: для включения и выключения прибора управления. (При несанкционированном использовании в случае пожара)
  • Дисплей: вмонтированный в дверь распределительного шкафа дисплей для управления и отображения индикации. На дисплей выводится рабочее состояние и параметры насоса, блока управления и регулирования посредством комбинации из символов и цифровых кодов. Выбор пунктов меню и ввод параметров осуществляется с помощью «красной кнопки»
  • Микропроцессор с ПЛК «SoftSPS»: Микропроцессор с ПЛК «SoftSPS» с программным управлением, блоком питания и разводкой для вводов/выводов. Конфигурация программирования зависит от системы и спринклерной установки
  • Индикаторы: Индикаторы с большим ресурсом сигнализируют о готовности насоса, включении манометрического и поплавкового выключателя, неудачной попытке запуска, суммарной ошибке, ручном запуске и ручном останове
  • Кнопки: Нажимные кнопки для ручного запуска и ручного останова, тестовой проверки светосигнальных индикаторов, квитирования аварийной сигнализации и предупредительных сообщений
  • Предохранители: Плавкие предохранители, которые выдерживают пусковой ток не менее 20 с
  • Запуск электродвигателя: Контактор для прямого включения, до 22 кВт, при большей мощности запуск осуществляется по схеме переключения со звезды на треугольник
  • защита электродвигателя: Только для сигнализации
  • Контроль водоснабжения: посредством поплавкового выключателя, чтобы уровень воды постоянно составлял не менее 2/3 объема приемного резервуара
  • Контроль эксплуатационных характеристик: Электропитание и мощность насоса
  • Отчет об обобщенной сигнализации неисправности: любые ошибки выводятся на общий индикатор неисправностей.
  • Индивидуальный отчет о неисправности: важные сообщения о неудавшейся попытке запуска выводятся на индивидуальный индикатор ошибок
  • Сообщение об ошибке и квитирование: все сообщения об ошибках сигнализируются светодиодными индикаторами, выводятся на дисплей в виде кода ошибки, после чего их необходимо квитировать

Программное обеспечение:

  • на заводе запрограммирован полностью автоматический режим работы
  • Информация по напряжению, силе тока и мощности насоса
  • Управление через меню с отображением символов

Соответствует следующим стандартам:

  • «Стационарные противопожарные установки — автоматические спринклерные системы пожаротушения (EN 12845), часть «Насосы с электродвигателем»
  • «Электрическое оснащение машин» (EN 60204-1)
  • «Комбинации низковольтных приборов управления» (DIN EN 61439-1 и EN 61439-2)
  • «Электромагнитная совместимость – помехоустойчивость в промышленных зонах» (EN 61000-6-2)
  • «Электромагнитная совместимость – создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях» (EN 61000-6-3)

Функциональное описание:

Управление насосами с электродвигателем, датчиками для контроля насосов и информационным состоянием осуществляется с помощью блоков управления Wilo SC-Fire E. Блок SC управляется микропроцессором с ПЛК Soft-SPS. Он предназначен для управления и регулирования необходимых функций установок повышения давления для подачи воды для пожаротушения в соответствии с EN 12845, при испытаниях и во время работы спринклерной системы пожаротушения.

Операционная логика системы пожаротушения основывается на каскадной калибровке манометрических выключателей для запуска насоса.

Если открыт один или несколько контуров, либо если спринклер неисправен, вследствие чего повышается расход воды, давление в системе падает. По этой причине регулятор SC-Fire инициирует запуск основного насоса. Как только контур спринклера или отсекающая заслонка, по которой подпитываются спринклерные головки, закроются, в системе восстанавливается поддерживающее (гидростатическое) давление. После этого на регуляторе SC-Fire необходимо нажать кнопки останова, чтобы остановить основной насос.

Дополнительная информация:

Существенное преимущество регулятора Smart Controller SC-Fire – простота в обслуживании благодаря проверенной технологии «красная кнопка». «Сердцем» регулятора SC является программируемый логический контроллер Soft SPS, разработка которого основана на огромном опыте компании Wilo. Программирование осуществляется полностью внутри системы. Благодаря этому существует возможность универсального использования приборов управления в системах нового поколения; при этом сохраняется соответствие требованиям спецификации заказчика на любом рынке.

System
Макс. температура перекачиваемой жидкости T50 В°C
Температура окружающей среды, макс. T40 В°C
Максимальное рабочее давление pmax10 бар
Кол-во электрических приводов1
Кол-во дизельных приводов0
Кол-во подпитывающих насосов0
Степень защиты установкиIP 54
Номинальные внутренние диаметры трубы на стороне всасывания RPSDN 150
Номинальные внутренние диаметры трубы с напорной стороны RPDDN 200
Материалы
Фундаментная рамаSteel galvanized
Система накопительных трубопроводовPainted steel
Корпус насосаEN-GJS-400-18
Рабочее колесо1.4408 [AISI316]
Electric pump
Подключение к сети3~400 V, 50 Hz
Частота сети F50 Гц
Число полюсов2
Класс изоляцииF
Резьбовой ввод для кабеля2xM63 PG
Номинальная мощность электродвигателя P2132.00 кВт
Класс эффективности мотораIE3
Коэффициент мощности cos φ 100% 0.90
Номинальный ток 3~400 В, 50 Гц IN223.00 A
Данные для заказа
ИзделиеWilo
ТипSiFire EN 125/250-251-132 E
Арт.-№4183713
Вес, прим. m1,601 кг
Полный вес m1,721 кг
