Технический паспорт
Характеристики
System | |
---|---|
Макс. температура перекачиваемой жидкости T | 50 В°C |
Температура окружающей среды, макс. T | 40 В°C |
Максимальное рабочее давление pmax | 10 бар |
Кол-во электрических приводов | 1 |
Кол-во дизельных приводов | 1 |
Кол-во подпитывающих насосов | 1 |
Степень защиты установки | IP 54 |
Номинальные внутренние диаметры трубы на стороне всасывания RPS | DN 65 |
Номинальные внутренние диаметры трубы с напорной стороны RPD | DN 80 |
Материалы | |
Фундаментная рама | Steel galvanized |
Система накопительных трубопроводов | Painted steel |
Разделительные кольца | Бронза (CuSn5Pb20) |
Вал насоса | 1.4057 [AISI431] |
Корпус насоса | EN-GJL-250 |
Рабочее колесо | 1.4408 [AISI316] |
Electric pump | |
Подключение к сети | 3~400 V, 50 Hz |
Частота сети F | 50 Гц |
Число полюсов | 2 |
Класс изоляции | F |
Резьбовой ввод для кабеля | 2xM40 PG 1xM16 PG |
Номинальная мощность электродвигателя P2 | 22.00 кВт |
Класс эффективности мотора | IE3 |
Номинальный ток 3~400 В, 50 Гц IN | 38.65 A |
Diesel pump | |
Nominal motor power P | 26.50 кВт |
Cylinder capacity V | 1.870 л |
cylinder number | 3 |
Cooling method | Air |
Air volume flow cooling Q | 2280 м3/ч |
Объем топливного бака L | 55 л |
Jockey pump | |
Номинальный ток 3~400 В, 50 Гц IN | 2.50 A |
Номинальная мощность мотора P2 | 1.10 кВт |
Vessel volume V | 20 л |
Рабочее колесо | 1.4301 |
Корпус насоса | EN-GJL-250 |
Вал мотора | 1.4301 |
O-ring (jockey) | EPDM |
Данные для заказа | |
Изделие | Wilo |
Тип | SiFire EN 50/200-215-22/26.5/1.1 EDJ |
Арт.-№ | 4184021 |
Вес, прим. m | 993 кг |
Полный вес m | 1,023 кг |
Размеры и габаритные чертежи
Габаритный чертеж
Приведены примеры установок.
Принадлежности заказываются отдельно.
Поверхность для установки: ровная и горизонтальная
Место установки: сухое, хорошо проветриваемое и защищенное от замерзания
Номинальные внутренние диаметры трубы с напорной стороны RPD
DN 80Номинальные внутренние диаметры трубы на стороне всасывания RPS
DN 65Размеры H
1540 ммРазмеры H1
1440 ммРазмеры H2
408 ммРазмеры HB
1460 ммРазмеры L
1747 ммРазмеры L1
116 ммРазмеры P
1230 ммРазмеры T
1165 ммХарактеристики
Характеристики
Схема подключения
Схема подключения
Электрический насос
X0 | Подключение к сети | |
X1 | Соединение насоса (DOL или SD) | |
X4 | Цифровые входы | |
1, 2 | Свободно программируемое сообщение об ошибке | |
3, 4 | Опциональный манометрический выключатель насоса (замыкающий контакт) | |
5, 6 | Манометрический выключатель (замыкающий контакт) | |
7, 8 | Поплавковый выключатель (нормальнозамкнутый контакт) | |
X7 | Подключение датчика | |
1, 2 | Манометрический выключатель (замыкающий контакт) | |
3, 4 | Автоматика выключена | |
5, 6 | Насос работает | |
7, 8 | Запрос включения насоса | |
9, 10 | Свободно программируемое сообщение об ошибке | |
11, 12 | Неудачная попытка запуска | |
13, 14 | Ошибка шины | |
15, 16 | Суммарная ошибка | |
17, 18 | Электропитание |
Данные для заказа
Данные для заказа | |
---|---|
Изделие | Wilo |
Тип | SiFire EN 50/200-215-22/26.5/1.1 EDJ |
Арт.-№ | 4184021 |
Номер EAN | 4048482372020 |
Цвет | Зеленый/черный/серебристый |
Минимальное количество для заказа | 1 |
Единица минимального кол-ва для заказа | PCE |
Вес (нетто) kg | 993 |
Длина (нетто) mm | 1747 |
Ширина (нетто) mm | 1230 |
Высота (нетто) mm | 1540 |
Вес (брутто) kg | 1023 |
Длина (брутто) mm | 1430 |
Ширина (брутто) mm | 1948 |
Высота (брутто) mm | 1560 |
Вид упаковки | Специальная палета |
Свойства упаковки | Упаковка для продажи |
Штук на поддон | 1 |
Количество на один слой | 1 |
Описание изделия
Полный текст

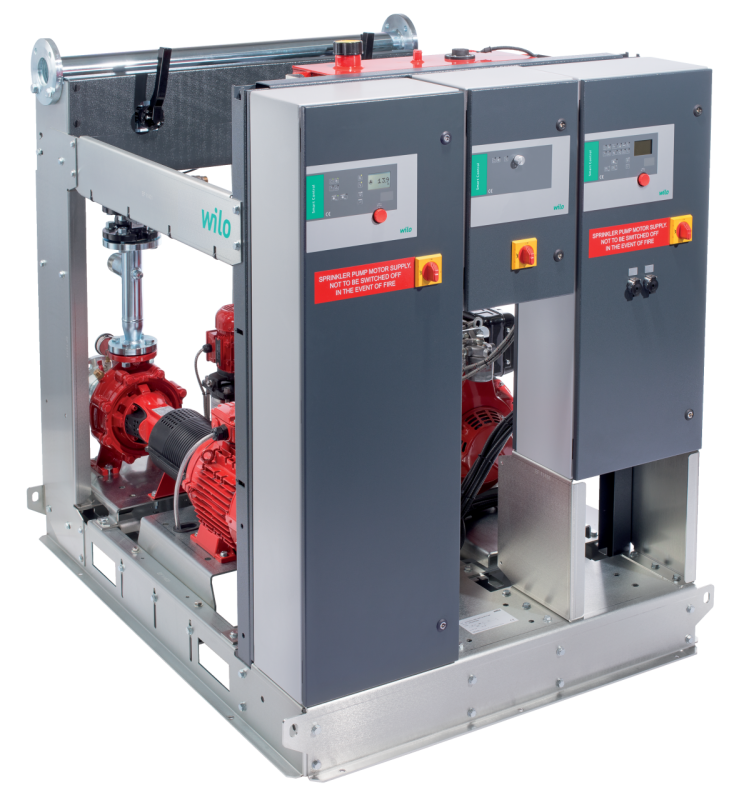

Установка повышения давления в виде полностью автоматической компактной установки для пожаротушения в соответствии с EN 12845.
Состоит из 2 насосов (основной/резервный), один из которых оснащен электродвигателем, а другой — дизельным двигателем, с горизонтальной опорной рамой (EN 733) и сменной муфтой, многоступенчатым вертикальным подпитывающим электронасосом, мембранным напорным резервуаром (емкость: 20 л), а также распределительным шкафом для каждого насоса, закрепленным на прочной поддерживающей конструкции.
Модель SC-Fire E для электродвигателя и модель SC-Fire D для дизельного двигателя, обе оснащенные системой Smart Controller, а также модель SC-Fire J для подпитывающего насоса, прочная конструкция из специальных фасонных деталей с нишами для вилочных погрузчиков и крюками для обеспечения удобной и надежной транспортировки. Регулируемое по высоте крепление для выпускного коллектора и специальная опорная рама для дизельного двигателя, благодаря которой существенно снижается передача вибрации, обеспечивается надежность в эксплуатации и продлевается срок службы.
Контур с двойным нажимным выключателем, манометром, обратным клапаном, вентилем (с защитой от несанкционированного доступа) для основного и резервного насоса для автоматического запуска. Кабели спрятаны в конструкцию и защищены от ударов и порезов. В серийном исполнении предусмотрена мембрана, устанавливаемая непосредственно на корпус основного/резервного насоса, благодаря которой удается избежать перегрева при нулевом расходе.
Только в моделях с дизельным двигателем: Топливный резервуар с датчиком уровня наполнения и объемом, достаточным для шестичасовой автономной работы, а также двумя аккумуляторами на опорной раме и зарядными устройствами к ним в распределительном шкафу SC Fire.
Независимая антивибрационная опорная рама для насоса с дизельным двигателем.
Приборы управления SC-Fire E и SC-Fire D, а также SC-Fire J для установок пожаротушения согласно EN 12845.
Приборы управления интегрированы в корпус из листовой стали в соответствии с классом защиты IP54.
Чрезвычайно высокое качество управления и очень простая эксплуатация благодаря системе управления SC Fire, с отображаемыми на ЖК-дисплее пиктограммами; несложный пользовательский интерфейс с простой конфигурацией меню, кнопочный и поворотный выключатели для быстрой настройки параметров. Блок управления и регулирования с возможностью связи для осуществления контроля над работой установки.
Установка смонтирована на опорной раме, готова к подключению к электросети и внешней системе трубопроводов.
Входное давление:
При проектировании конфигурации системы необходимо учесть максимальное приточное давление (см. технические характеристики). Максимально допустимое приточное давление – это разность, выводимая из максимального рабочего давления системы с соответствующим вычетом предусматриваемого максимального напора насоса при Q = 0. В спринклерных установках в соответствии со стандартом EN 12845 давление воды не должно превышать 12 бар. В спринклерных установках с сильным подъемом, перепад высот в которых между самым высоким и самым низким спринклером составляет более 45 м, давление воды на выходе насоса или в трубопроводах может составлять более 12 бар, при условии, что все компоненты установки рассчитаны на такой уровень давления.
Установка насоса для повышения давления осуществляется в зависимости от условий всасывания.
Для основного/резервного насоса необходимо установить приемный резервуар с подсоединением к напорной трубе над насосом.
Расход
В зависимости от конфигурации системы основного/резервного насоса: до 750 м³/ч (208 л/с).
Приборы/блоки управления в системах подачи воды для пожаротушения
Wilo-Control SC-Fire E (основной насос с электродвигателем)
Аппаратное обеспечение:
Полностью электронный центральный блок управления, вмонтированный в покрытый лаком корпус из листовой стали, класс защиты IP54, устройства управления и индикации расположены на передней двери
Особенности и функции:
Конструкция блока управления зависит от мощности подключенного насоса (запуск прямым пускателем от сети (DOL) или по схеме переключения со звезды на треугольник). Прибор включает в себя такие компоненты:
Программное обеспечение:
Соответствует следующим стандартам:
Функциональное описание:
Управление насосами с электродвигателем, датчиками для контроля насосов и информационным состоянием осуществляется с помощью блоков управления Wilo SC-Fire E. Блок SC управляется микропроцессором с ПЛК Soft-SPS. Он предназначен для управления и регулирования необходимых функций установок повышения давления для подачи воды для пожаротушения в соответствии с EN 12845, при испытаниях и во время работы спринклерной системы пожаротушения.
Операционная логика системы пожаротушения основывается на каскадной калибровке манометрических выключателей для запуска насоса.
Если открыт один или несколько контуров, либо если спринклер неисправен, вследствие чего повышается расход воды, давление в системе падает. По этой причине регулятор SC-Fire инициирует запуск основного насоса. Если в системах с несколькими насосами основной электрический насос не запускается (например, из-за проблем с электропитанием), вследствие падения давления активируется манометрический выключатель резервного насоса, и насос запускается. В некоторых случаях можно использовать два или более электронасосов. Как только контур спринклера или отсекающая заслонка, по которой подпитываются спринклерные головки, закроются, в системе восстанавливается поддерживающее (гидростатическое) давление. После этого на регуляторе SC-Fire необходимо нажать кнопки останова, чтобы остановить основной и резервный насос.
Дополнительная информация:
Существенное преимущество регулятора Smart Controller SC-Fire – простота в обслуживании благодаря проверенной технологии «красная кнопка». «Сердцем» регулятора SC является программируемый логический контроллер Soft SPS, разработка которого основана на огромном опыте компании Wilo. Программирование осуществляется полностью внутри системы. Благодаря этому существует возможность универсального использования приборов управления в системах нового поколения; при этом сохраняется соответствие требованиям спецификации заказчика на любом рынке.
Wilo-Control SC-Fire D (основной насос с дизельным двигателем)
Аппаратное обеспечение:
Полностью электронный центральный блок управления, вмонтированный в покрытый лаком корпус из листовой стали, класс защиты IP54, устройства управления и индикации расположены на передней двери
Особенности и функции:
Конструкция блока управления зависит от мощности подключенного насоса. Прибор включает в себя такие компоненты:
Программное обеспечение:
Соответствует следующим стандартам:
Функциональное описание:
Управление насосами с дизельным двигателем, датчиками для контроля насосов и информационным состоянием может осуществляться с помощью блоков управления Wilo SC-Fire D. Блок SC управляется микропроцессором с ПЛК Soft-SPS. Он предназначен для управления и регулирования необходимых функций установок повышения давления для подачи воды для пожаротушения в соответствии с EN 12845, при испытаниях и во время работы спринклерной системы пожаротушения.
Операционная логика системы пожаротушения основывается на каскадной калибровке манометрических выключателей для запуска насоса.
Если открыт один или несколько контуров, либо если спринклер неисправен, вследствие чего повышается расход воды, давление в системе падает. По этой причине регулятор SC-Fire инициирует запуск дизельного насоса. Как только контур спринклера или запорная задвижка, по которой выполняется подача на спринклерные головки, закроются, давление в системе снова увеличится. После этого на регуляторе SC-Fire необходимо нажать кнопки останова, чтобы остановить насос.
Дополнительная информация:
Существенное преимущество регулятора Smart Controller SC-Fire – простота в обслуживании благодаря проверенной технологии «красная кнопка». «Сердцем» регулятора SC является программируемый логический контроллер Soft SPS, разработка которого основана на огромном опыте компании Wilo. Программирование осуществляется полностью внутри системы. Благодаря этому существует возможность универсального использования приборов управления в системах нового поколения; при этом сохраняется соответствие требованиям спецификации заказчика на любом рынке.
Wilo-Control SC-Fire J (подпитывающий насос с электродвигателем)
Аппаратное обеспечение:
Полностью электромеханический блок управления, вмонтированный в покрытый лаком корпус из листовой стали, класс защиты IP54, устройства управления и индикации расположены на передней двери
Особенности и функции:
Конструкция блока управления зависит от мощности подключенного насоса. Прибор включает в себя такие компоненты:
Соответствует следующим стандартам:
Функциональное описание:
Управление подпитывающими насосами с электродвигателем и датчиками осуществляется с помощью прибора управления Wilo-Control Fire J в соответствии с EN 12845, как во время испытаний, так и во время работы спринклерной системы пожаротушения.
Операционная логика системы пожаротушения основывается на каскадной калибровке манометрических выключателей для запуска насоса.
Жокей-насос (подпитывающий насос), предназначенный для повышения давления, запускается первым. Он обеспечивает наполнение системы водой и поддержание в ней давления. Насос включается, когда в системе падает давление. Регулирование останова и запуска осуществляется с помощью манометрического выключателя с соответствующей калибровкой.
System | |
---|---|
Макс. температура перекачиваемой жидкости T | 50 В°C |
Температура окружающей среды, макс. T | 40 В°C |
Максимальное рабочее давление pmax | 10 бар |
Кол-во электрических приводов | 1 |
Кол-во дизельных приводов | 1 |
Кол-во подпитывающих насосов | 1 |
Степень защиты установки | IP 54 |
Номинальные внутренние диаметры трубы на стороне всасывания RPS | DN 65 |
Номинальные внутренние диаметры трубы с напорной стороны RPD | DN 80 |
Материалы | |
Фундаментная рама | Steel galvanized |
Система накопительных трубопроводов | Painted steel |
Разделительные кольца | Бронза (CuSn5Pb20) |
Корпус насоса | EN-GJL-250 |
Рабочее колесо | 1.4408 [AISI316] |
Electric pump | |
Подключение к сети | 3~400 V, 50 Hz |
Частота сети F | 50 Гц |
Число полюсов | 2 |
Класс изоляции | F |
Резьбовой ввод для кабеля | 2xM40 PG 1xM16 PG |
Номинальная мощность электродвигателя P2 | 22.00 кВт |
Класс эффективности мотора | IE3 |
Номинальный ток 3~400 В, 50 Гц IN | 38.65 A |
Diesel pump | |
Nominal motor power P | 26.50 кВт |
Nominal speed | 2900 |
Cylinder capacity V | 1.870 л |
cylinder number | 3 |
Cooling method | Air |
Air volume flow cooling Q | 2280 м3/ч |
Объем топливного бака L | 55 л |
Jockey pump | |
Номинальный ток 3~400 В, 50 Гц IN | 2.50 A |
Номинальная мощность мотора P2 | 1.10 кВт |
Vessel volume V | 20 л |
Рабочее колесо | 1.4301 |
Корпус насоса | EN-GJL-250 |
Вал мотора | 1.4301 |
O-ring (jockey) | EPDM |
Данные для заказа | |
Изделие | Wilo |
Тип | SiFire EN 50/200-215-22/26.5/1.1 EDJ |
Арт.-№ | 4184021 |
Вес, прим. m | 993 кг |
Полный вес m | 1,023 кг |
